Produktinstruktioner
Installation
Grundläggande installation
OBS
Varje styrenhet är programmerad för att fungera tillsammans med ett visst
verktyg. Det går exempelvis inte att använda ett verktyg tillsammans med flera
olika styrenheter. Om verktyget ska bytas måste det ställas in och kalibreras
tillsammans med styrenheten.

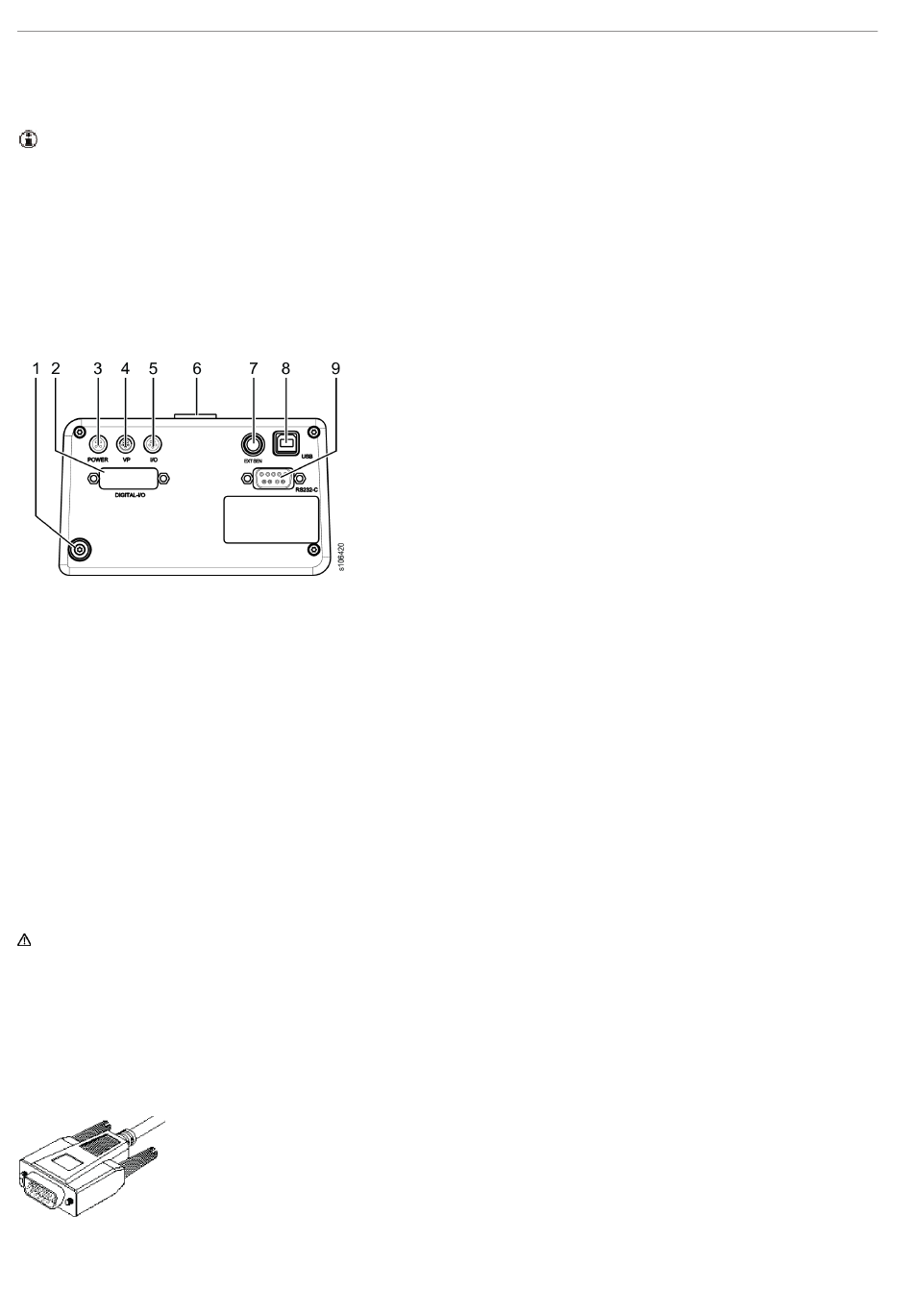

Styrenhetens anslutningar
OBS Koppla alltid ur USB-kontakten innan du ansluter eller kopplar bort
strömkontakten.
1.
Anslutning för skyddsrem mot antistatisk urladdning.
2.
DIGITAL I/O: Anslutning för olika tillbehör.
EFFEKT: Anslutning av strömförsörjning Får endast användas med den
3.
strömförsörjning som specificeras av Atlas Copco.
VP: Vakuumpumpens anslutning
4.
5.
I/O: Enkel digital ingång för särskilt ändamål.
6.
Spindel, ansluten med kabeln till verktyget.
EXT SEN: Anslutning för extern sensor
7.
8.
USB: Dator, ansluten via USB-kabel.
RS232-C: Seriellt gränssnitt för olika tillbehör.
9.
Ansluta tillbehör
Den interna 24 V-matningen kan belastas med högst 700 mA. Om den totala
belastningen överskrider detta värde, använd en extern +24 V-källa.
Seriellt gränssnitt (RS232-C)
15-polig D-sub-kontakt för seriellt gränssnitt.
Använd en 15-polig D-subkontakt.
96
SV
© Atlas Copco Industrial Technique AB - 9836 620200 00
