Notice d'utilisation du produit

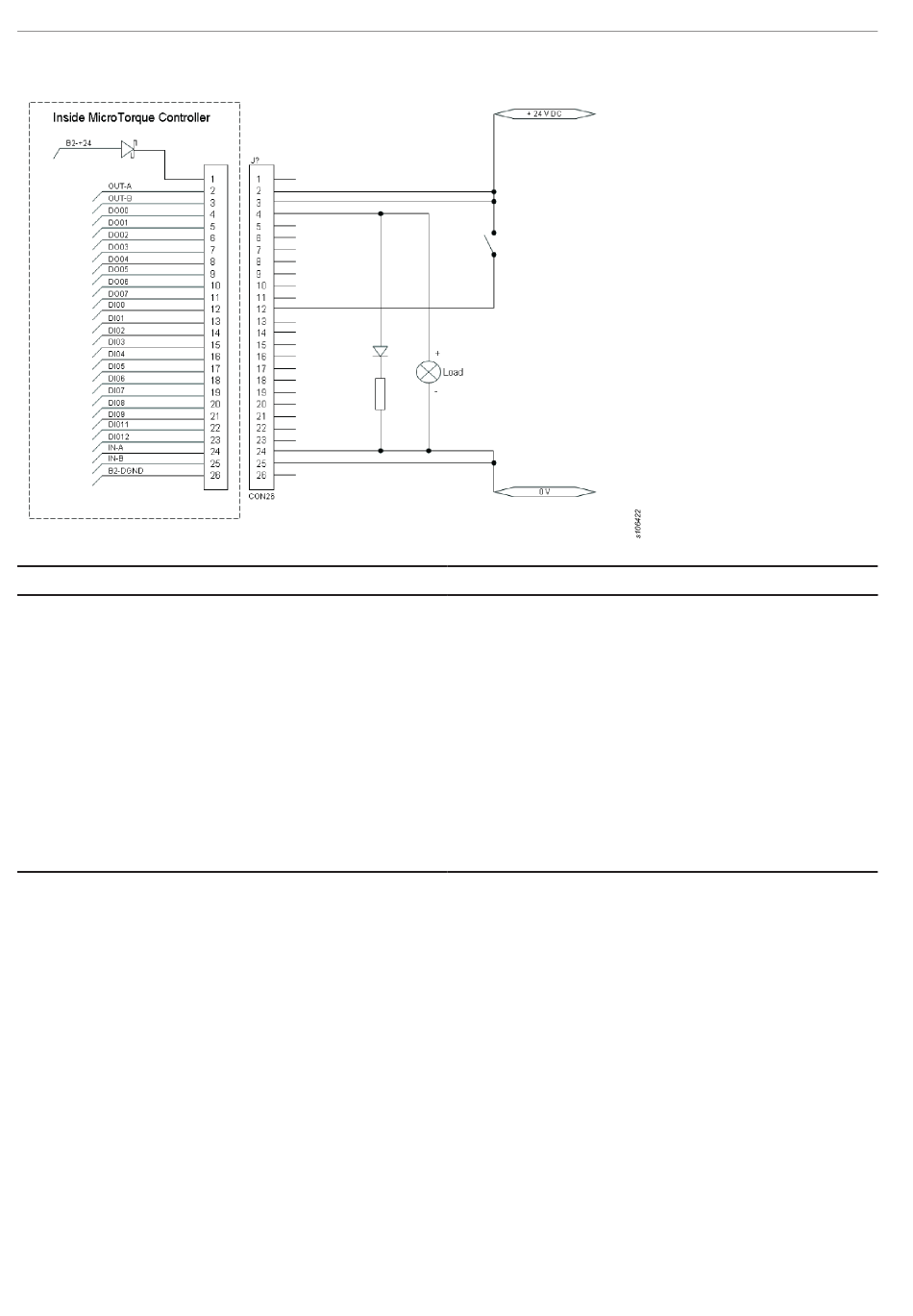

Mode NPN
E/S
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Communication de PLC
(expliqué pour logique positive / PNP)
Si la broche est prête, le signal BUSY (occupé) est LOW (bas). Avec un signal
positif sur START (démarrage), un cycle de vissage est déclenché, puis le si-
gnal BUSY (occupé) devient HIGH (haut). Ensuite, le signal START devient
LOW (bas) pour terminer la poignée de main de démarrage. À la fin du vissage,
le signal BUSY (occupé) devient à nouveau LOW (bas). Après le démarrage, le
signal OK devient toujours LOW (bas). Il passe à HIGH (haut) avant que le si-
gnal BUSY (occupé) ne s'abaisse si la vis a été serrée correctement, sinon il
reste LOW (bas). Le message d'erreur peut être confirmé en appliquant le signal
RESET (réinitialisation) ou en appuyant sur le cadran d'avance pas à pas sur le
contrôleur. Une procédure de serrage peut être arrêtée à l'aide de RESET (réini-
tialisation).
24
FR
Description
Sortie +24 V
Connecter à B2 DGND
ou 0 V externe.
Les sorties seront connectées à la source 0 V externe
si elles sont activées.
Les entrées sont activées par un signal 0 V appliqué
sur la broche d'entrée.
Raccorder à B2 +24
ou +24 V externe
(pas simultanément)
Sortie 0 V
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
