Instrukcja obsługi

Interfejs użytkownika

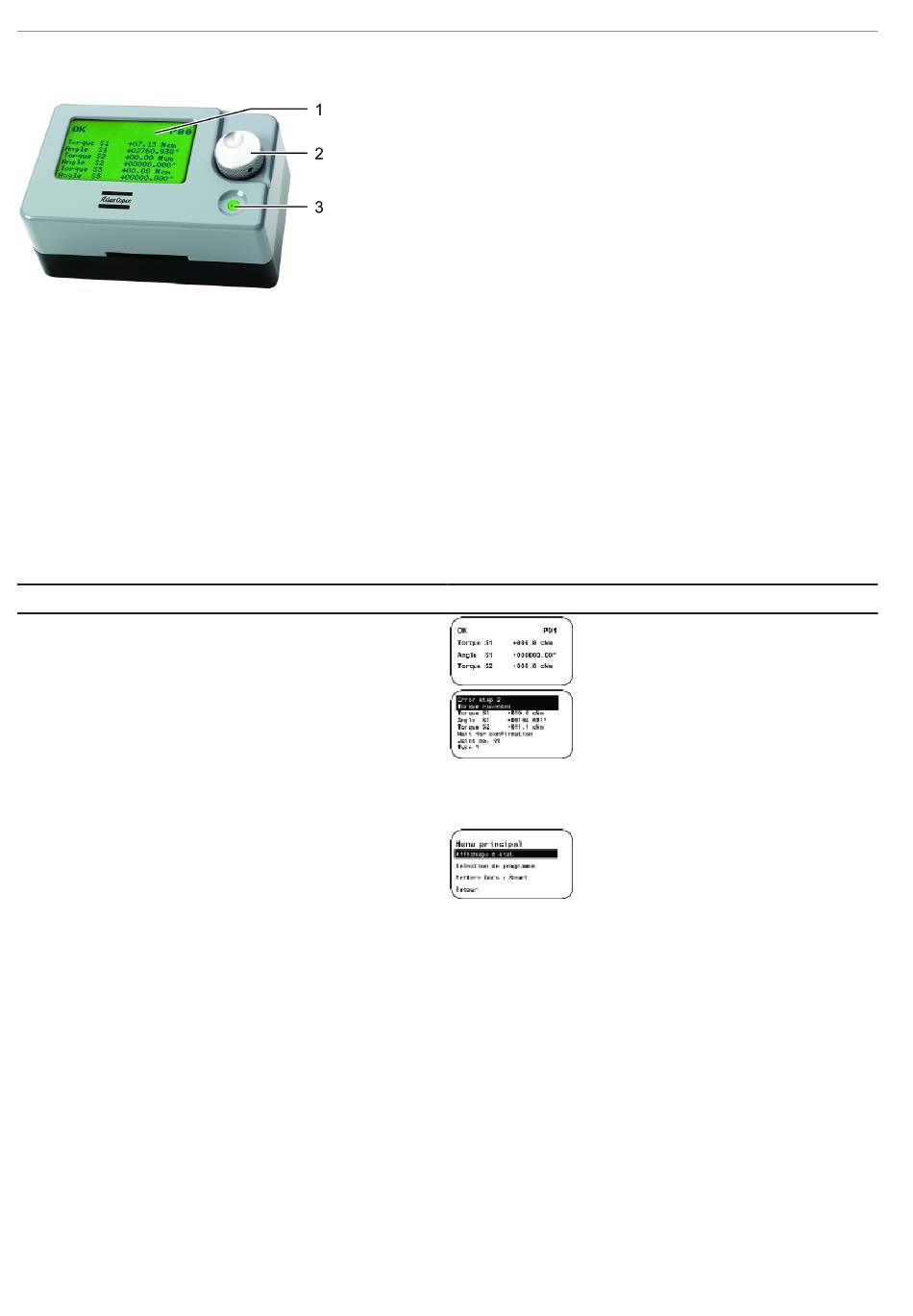

W przedniej części sterownika znajduje się wyświetlacz (1), pokrętło szybkiego

wyboru (2) oraz wskaźnik stanu (3).

Na wyświetlaczu jest wskazywany stan wkrętaka oraz wartości parametrów

podczas nastaw. W trakcie trwania procedury dokręcania śrub podawane są

szczegółowe informacje, np. tryb wyszukiwania, operacja dokręcania oraz wy-

brany program są wyświetlane wraz z danymi pomiaru momentu obrotowego i

kąta. Po zakończeniu procesu są wyświetlane wyniki. Wyświetlane informacje

można skonfigurować przy pomocy oprogramowania ToolsTalk MT.

Podczas programowania na wyświetlaczu są wskazywane wartości parametrów.

Wskaźnik stanu świeci na zielono, gdy urządzenie jest gotowe, na żółto, gdy

jest zajęte, oraz na czerwono w razie wystąpienia błędu.

Opis

Ilustracja przedstawia komunikat o stanie po zakoń-

czeniu procedury dokręcania, z uwzględnieniem da-

nych dotyczących momentu obrotowego i kąta.

Ilustracja przedstawia komunikat o stanie po zakoń-

czeniu procedury dokręcania, w wyniku której wystą-

pił komunikat o błędzie spowodowanym przekrocze-

niem momentu obrotowego. Dodatkowe informacje

są związane ze zliczaniem śrub i funkcją sekwencji,

jeżeli jest włączona.

Jednokrotne naciśnięcie pokrętła szybkiego wyboru

powoduje wywołanie głównego menu wrzeciona. Ob-

racając pokrętło szybkiego wyboru można przewijać

menu, zaś ponowne naciśnięcie pokrętła powoduje

aktywowanie wybranej pozycji. Pozycja wyboru pro-

gramu jest widoczna wyłącznie wtedy, gdy nie jest

aktywna ochrona zmiany programu hasłem lub jeśli

zostanie wprowadzone prawidłowe hasło i włączona

jest opcja zmiany programu za pomocą pokrętła szyb-

kiego wyboru.

Po wybraniu opcji Switch off/Resetsterownik jest

przełączany w tryb Stand by Mode lub wykonywany

jest Reset zależnie od ustawienia Control Auto-ON .

Więcej informacji znajduje się w instrukcji użytkow-

nika.
