Atlas Copco MicroTorque G4 Produktanweisungen Seite 189

MicroTorque Controller G4
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
NPN モード
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND

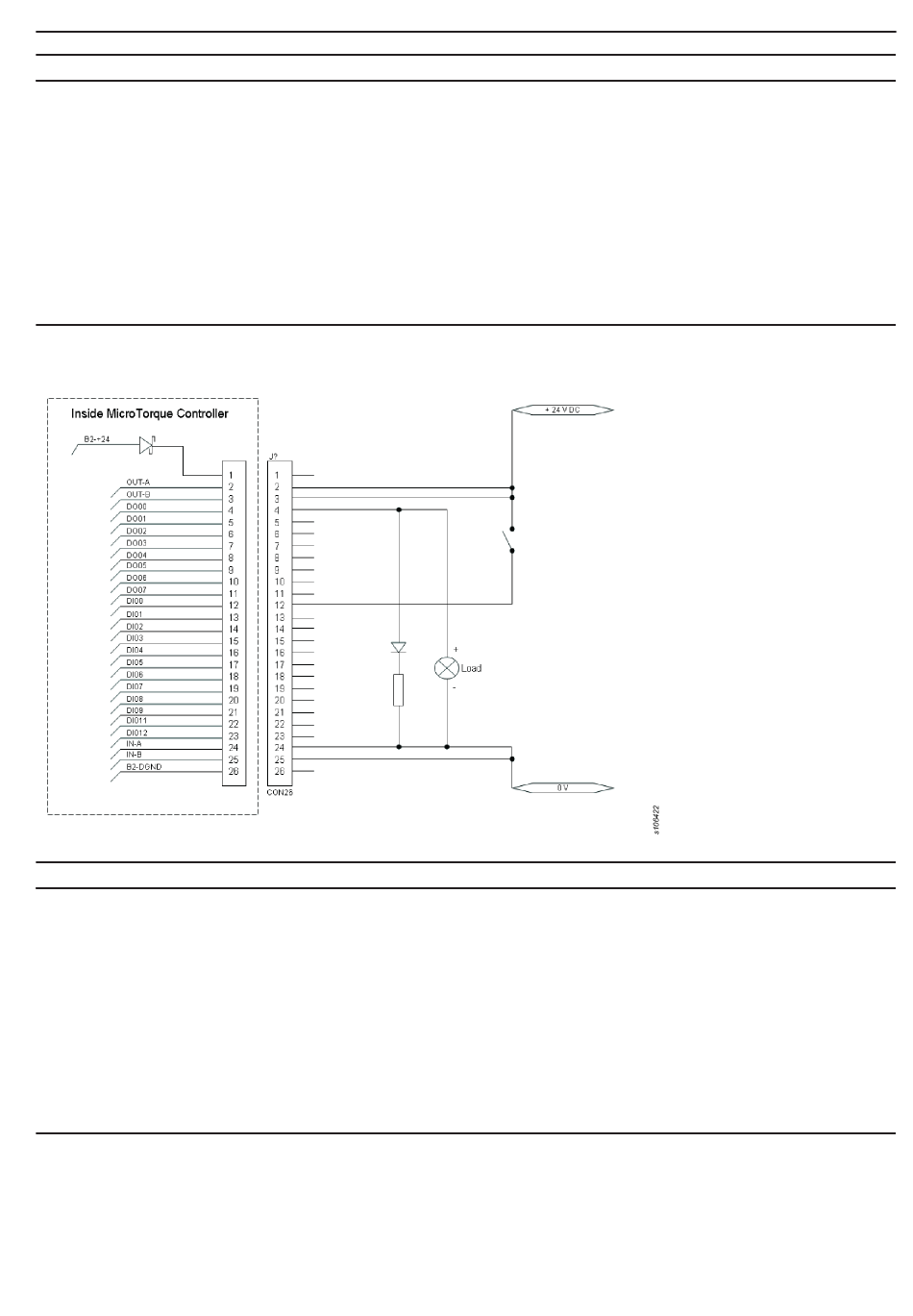

PLC通信
(正論理 / PNP の説明)
JA
© Atlas Copco Industrial Technique AB - 9836 620200 00
説明
+24 V 出力
B2 +24に接続します
または外部 +24 V に対して行います
(同時ではありません)
出力は、有効化されると外部の +24 V に接続さ
れます。
+24 V 信号が入力ピンにかかると入力が有効に
なります。
接続をB2 DGND
または外部 0 V に対して行います。
0 V 出力
説明
+24 V 出力
接続をB2 DGND
または外部 0 V に対して行います。
出力は、有効化されると外部の 0 V に接続され
ます。
0 V 信号が入力ピンにかかると入力が有効にな
ります。
B2 +24に接続します
または外部 +24 V に対して行います
(同時ではありません)
0 V 出力
製品に関する指示
189
