MicroTorque Controller G4
핀
3
4
5

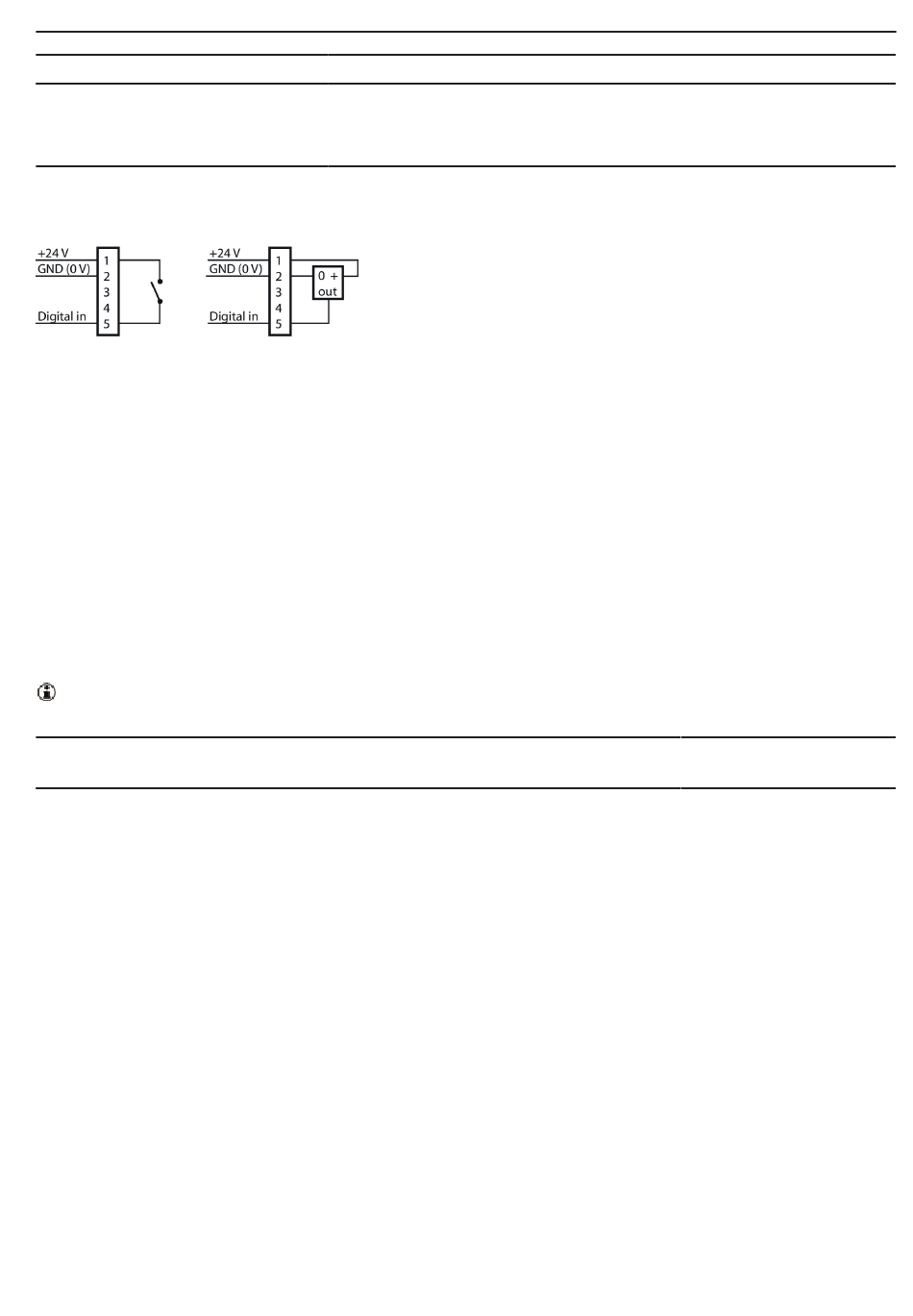

2선 스위치(예를 들어, 리드 스위치)는 핀 1과 5에 연결됩니다.
PNP 출력이 있는 센서는 핀 1, 2와 5에 연결됩니다.
외부 센서 (EXT SEN)
선택 사항인 외부 토크/각도 변환기 또는 힘 센서/길이 게이지에 사용하는
6핀 커넥터. Atlas Copco 장비만 사용합니다.
구성 가능한 디지털 입력 및 출력 (DIGITAL I/O)
구성 가능한 신호용 26극 D-서브 소켓 커넥터.
26극 D-서브 핀 플러그를 사용하십시오.
전압 범위
입력 저항
출력 저항
출력 전류 보호
최대 전류를 초과하는 경우 출력 전압은 꺼집니다. 출력을 끄고 다시
켜서 이 문제를 해결할 수 있습니다.
핀
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
출력
디지털 입력
I/O
B2 +24
OUT A
OUT B
DO00
DO01
DO02
DO03
DO04
DO05
DO06
DO07
DI00
DI01
DI02
DI03
© Atlas Copco Industrial Technique AB - 9836 620200 00
KO
설명
디지털 입력
11-30 VDC
>5kΩ
23-35Ω
120mA 최대 피크/연속 전류, 과전류 보호됨.
설명
내부 24V 공급
DO00-DO03용 외부 공통
선
DO04-DO07용 외부 공통
선
작동 중
양호
불량
조인트 완료 안됨
진공
시동 키
나사 풀기 키
푸시 시동
Start(시작)
재설정
나사 풀기
프로그램 선택 비트 0
제품 지침
나사 사이클 순서 활성
화
내부 24V 공급
DO00-DO03용 외부 공통
선
DO04-DO07용 외부 공통
선
순서 작동 중
순서 양호
순서 불량
사용 안 함
진공
작동 중
양호
불량
순서 시작
오류 확인
나사 풀기
제품 유형 선택 비트 0
