Notice d'utilisation du produit
COM0: Utilisé pour la documentation du processus si la communication USB
n'est pas disponible.
Réglages du port COM : 9600 bauds, 8 bits de données, 1 bit stop, pas de parité,
pas de poignée de main.
Broche
8
5
7
COM1: Peut être utilisé pour la communication ToolsTalk MT pour les para-
métrages et pour les mises à niveau de microprogrammes.
Broche
2
5
3
COM2: (Utilisé uniquement dans des buts particuliers.)
Broche
6
5
4

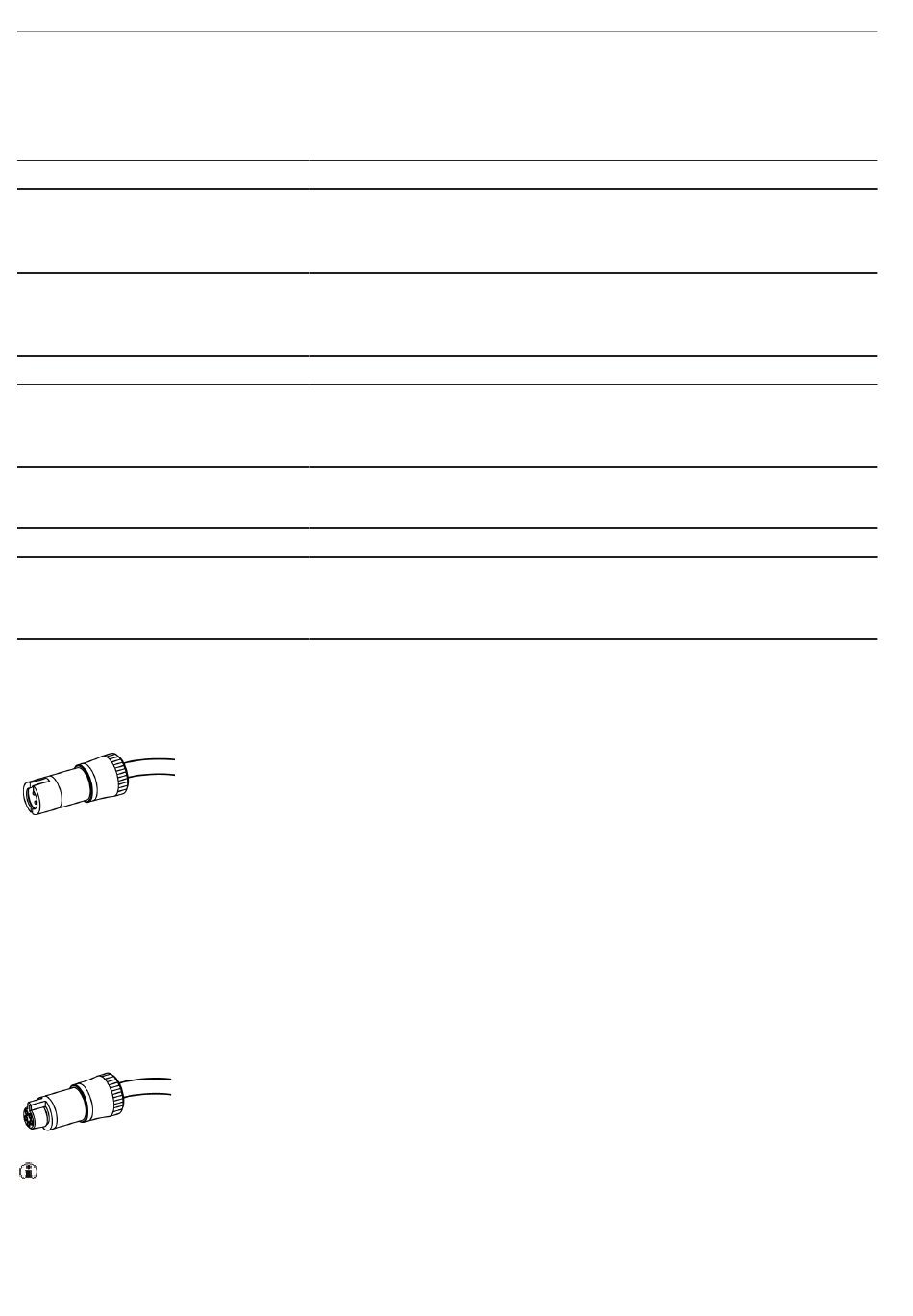

Sortie pompe à vide (VP)
Broche de connexion 5 pôles pour la connexion de la pompe à vide Atlas Copco
VPX6 (24 V, 600 mA).
Entrée numérique (I/O)
Connecteur à 5 pôles, configurable, p. ex. comme entrée pour un contrôle de
profondeur ou un contacteur de support de dispositif. L'entrée numérique peut
être utilisée pour programmer une étape Entrée ou Alignement. L'entrée numé-
rique est appelée IO DI12 dans la carte d'état entrée/sortie numérique dans
ToolsTalk.
Pour des informations sur la configuration de l'entrée, consulter ToolsTalk MT
- Référence - État E/S.
Utiliser un connecteur à fiches 5 pôles pour le Binder série 719.
Cette entrée n'est pas isolée optiquement.
Résistance d'entrée
20
FR
Signal
TxD
Terre
RxD
Signal
TxD
Terre
RxD
Signal
TxD
Terre
RxD
10 kΩ
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
Description
Données émises
Masse données
Données reçues
Description
Données émises
Masse données
Données reçues
Description
Données émises
Masse données
Données reçues
