MicroTorque Controller G4
ユーザインターフェイス

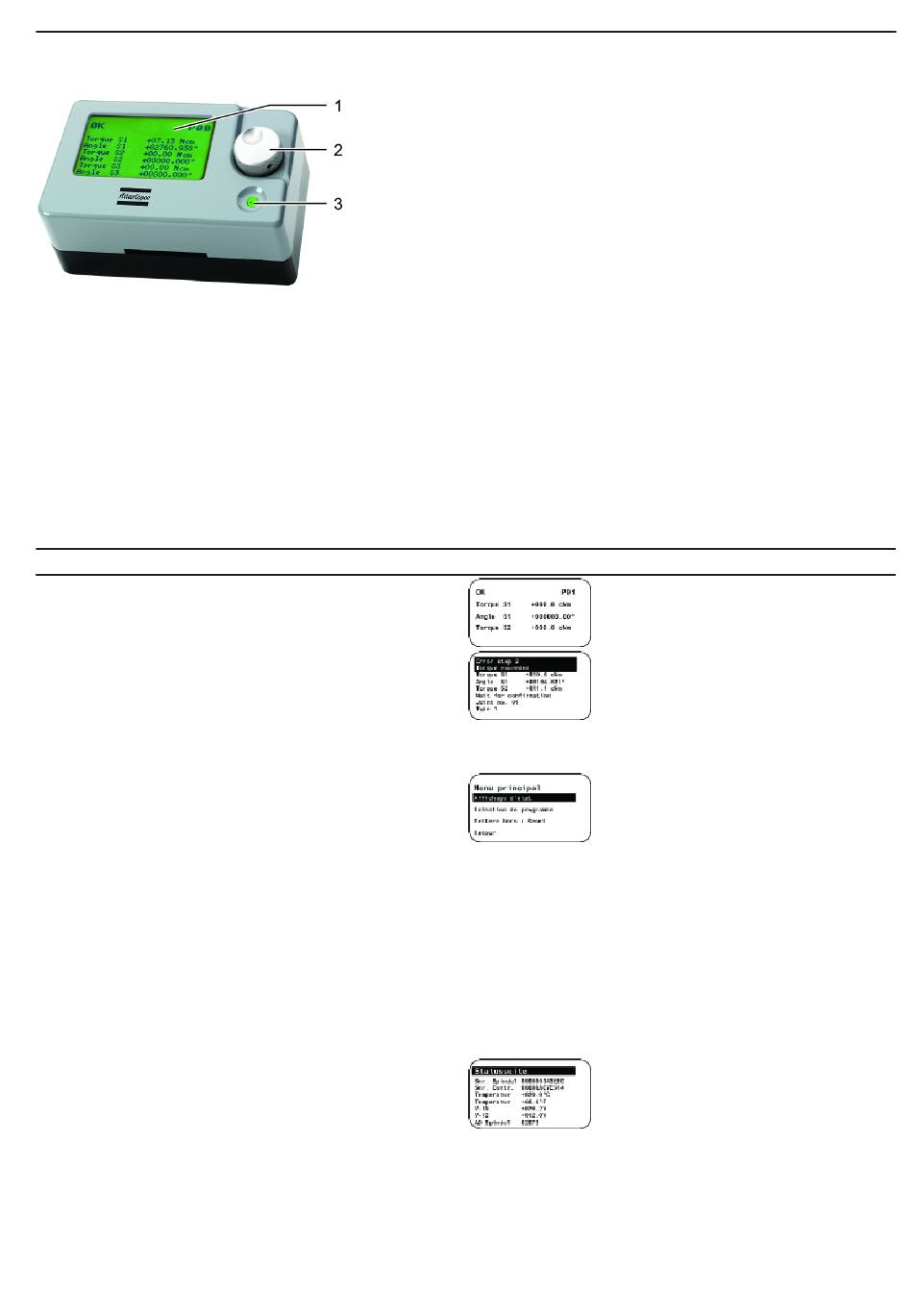

コントローラ前面にディスプレイ (1)、ジョグダイアル (2)、ステータ
スインジケータ (3).
設定時、ディスプレイにはドライバのステータスとパラメータ値が表示
されます。ここには、ネジの締め付け手順時の詳細な情報が表示されま
す。例えば、検索モード、締め付け操作および選択されたプログラムに
は、トルクと角度測定データが一緒に表示されます。プロセスが終了す
ると、結果が表示されます。表示された情報は、ToolsTalk MT ソフト
ウェアを使用して構成できます。
プログラミング中、ディスプレイにはパラメータ値が表示されます。ス
テータスインジケータは準備が完了すると緑色、ビジーであれば黄色、
エラー発生時には赤色のランプが点灯します。
説明
画像は、ネジの締め付け後のステータスメッセ
ージ (トルクおよび角度データを表示) を表し
ています。
画像は、ネジの締め付け手順終了後のステータ
スメッセージ (トルク超過によるエラーメッセ
ージが表示されて終了した場合) を表していま
す。有効化されている場合、追加情報はネジの
カウントおよびシーケンス機能と関連していま
す。
ジョグダイヤルを 1 回押すと、スピンドルのメ
インメニューがアクティブ化されます。ジョグ
ダイヤルでメニューをスクロールし、もう一度
ダイヤルを押すと、選択した項目がアクティブ
化されます。プログラムの項目は、プログラム
変更のアクティブ化に対するパスワード保護が
行われていない場合、またはジョグダイヤルで
のプログラム変更が有効化されている場合にの
み表示できます。
ここでスイッチオフ/リセットを選択すると、コ
ントローラがスタンバイモード に切り替わる
か、リセット が制御自動 ON 設定に応じて実施
されます。詳細な情報はToolsTalkユーザガイド
を参照してください。
システムステータスページにはスピンドル、ス
ピンドルおよびコントローラのシリアル番号、
スピンドルの温度、供給電圧、トランスデュー
サ供給電圧 (12 V DC)、およびトルク測定チャ
ネル (トランスデューサまたは電流) のアナロ
グ - デジタルからの値などの情報が表示されま
す。
