MicroTorque Controller G4
Dieser Eingang ist nicht opto-isoliert.
Eingangswiderstand
Bei einer Verwendung zur Rückstellung des Werkzeugs muss die Si-
gnaldauer mehr als 20 ms betragen.
Stift
1
2
3
4
5

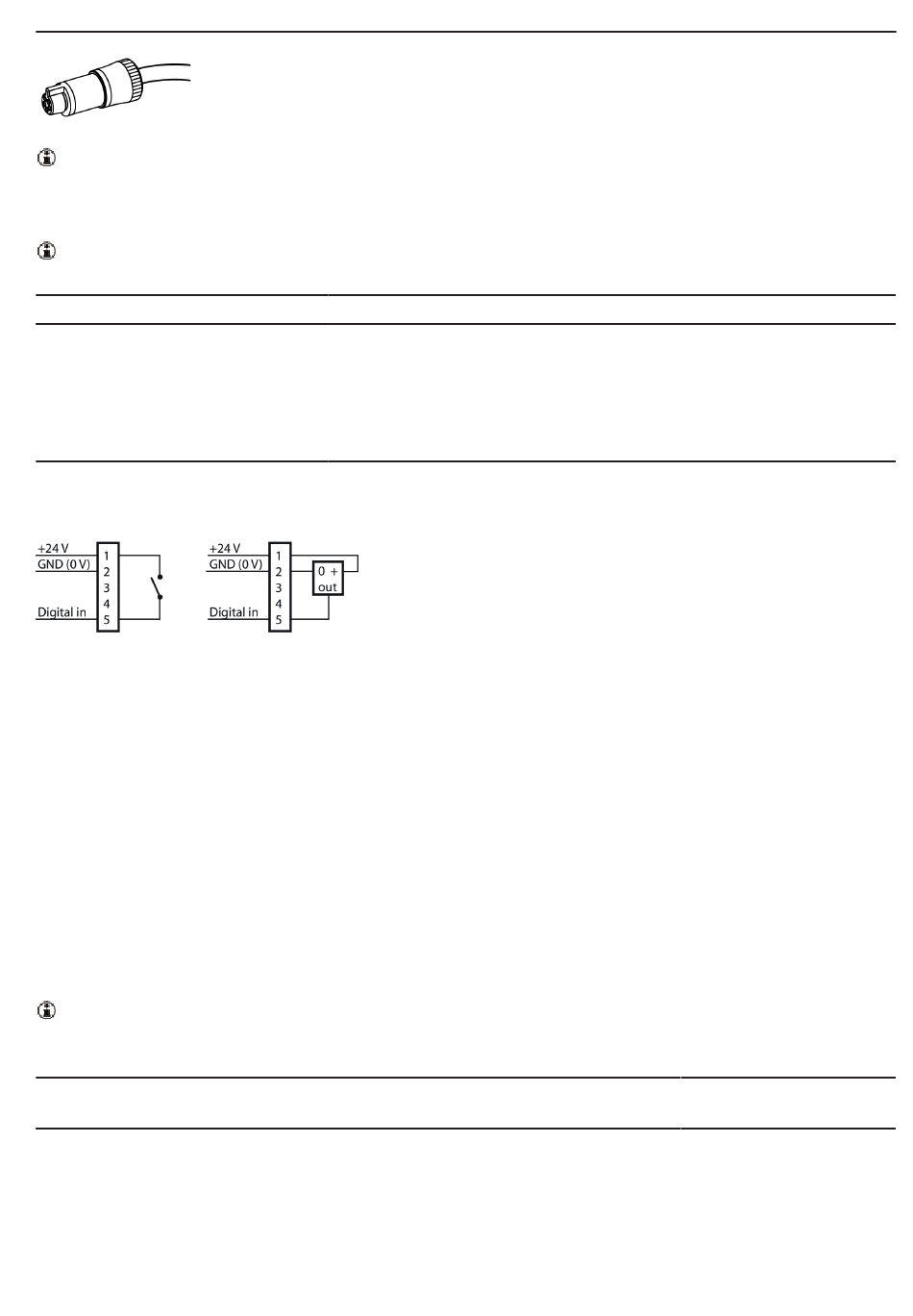

Ein 2-Draht-Schalter (z. B. ein Reedschalter) ist an Stift 1 und 5 angeschlossen.
Ein Sensor mit PNP-Ausgang ist an Stift 1, 2 und 5 angeschlossen.
Externer Sensor (EXT SEN)
6-poliger Buchsenstecker für optionalen externen Drehmoment-/Winkel-Mess-
wertgeber oder Kraftsensor / Längenanzeiger. Nur Ausrüstung von Atlas
Copco verwenden.
Konfigurierbare Digitaleingänge und -ausgänge (DIGITAL I/O)
26-poliger D-Sub Buchsenstecker für konfigurierbare Signale.
Verwenden Sie einen 26-poligen D-Sub Stiftstecker.
Spannungsbereich
Eingangswiderstand
Ausgangswiderstand
Überstromschutz am Ausgang
Bei Erreichen des max. Nennstromwerts fällt die Ausgangsspannung voll-
ständig ab. Dies kann durch Aus- und Einschalten des Ausgangs behoben
werden.
Stift
1
2
Ausgang
+24 V
Masse (0 V)
Digital-Ein
E/A
B2 +24
OUT A
© Atlas Copco Industrial Technique AB - 9836 620200 00
DE
10 kΩ
Beschreibung
Intern +24 V
0 V Ausgang
Digitaleingang
11-30 V GS
>5 kΩ
23-35 Ω
120 mA max. Spitze/Gleichstrom, Überstromschutz.
Beschreibung
Interne 24 V Versorgung Interne 24 V Versorgung
Externe gemeinsame Lei-
tung für DO00-DO03
Produktanweisungen
Schraubsequenz akti-
viert
Externe gemeinsame Lei-
tung für DO00-DO03
