Instrucţiuni pentru produs
COM0: Utilizat pentru documentarea datelor procesuale, dacă nu este
disponibilă comunicarea prin USB.
Setările portului COM: 9600 Baud, 8 Data bits, 1 Stop bit, No parity, No
handshake.
Pin
8
5
7
COM1: Poate fi utilizat pentru comunicarea cu ToolsTalk MT pentru setarea
parametrilor şi actualizări ale softului integrat.
Pin
2
5
3
COM2: (Utilizat numai în scopuri speciale).
Pin
6
5
4

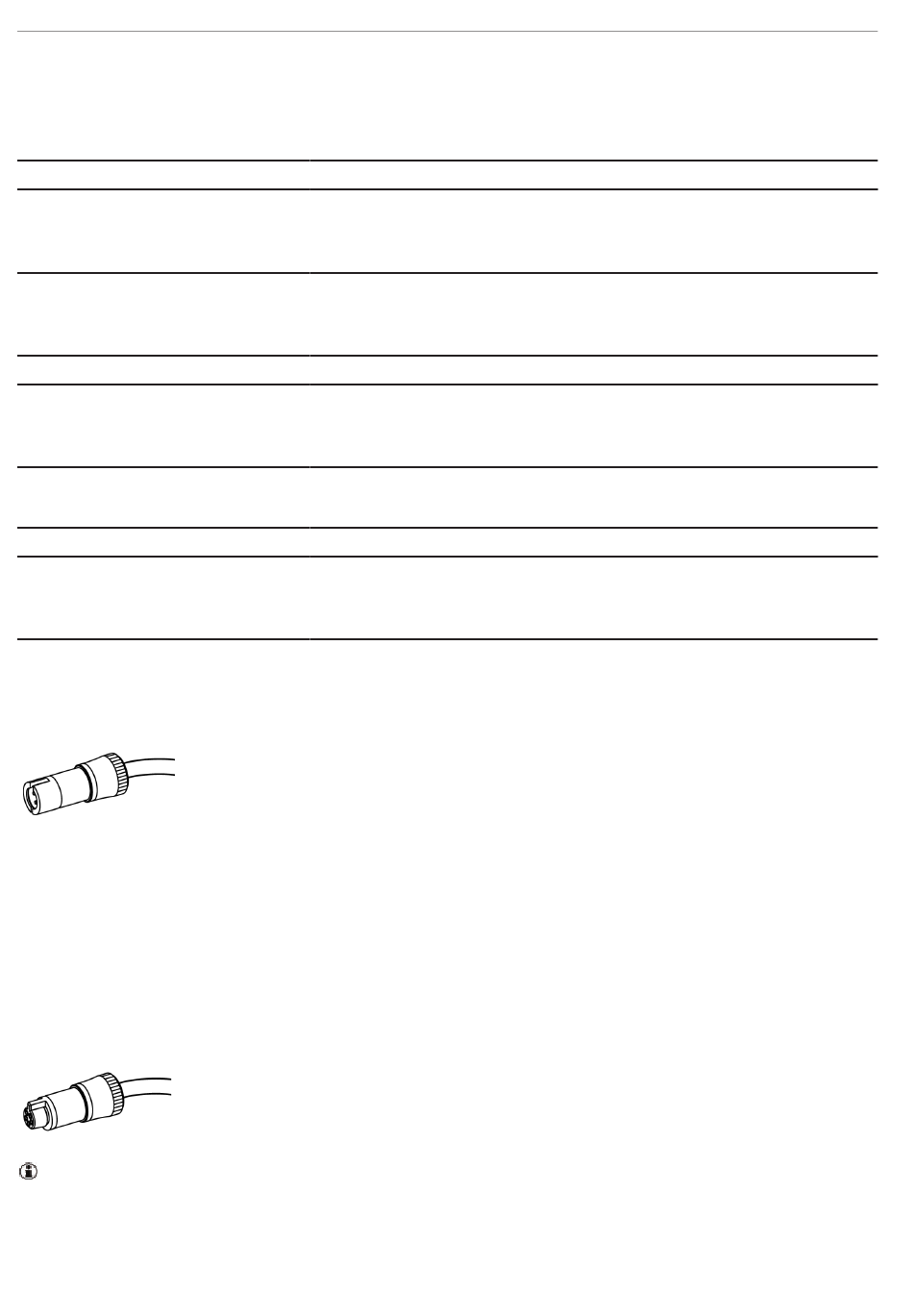

Ieşire pompă vid (VP)
Conector cu 5 pini pentru cuplarea pompei de vid Atlas Copco VPX6 (24 V,
600 mA).
Intrare semnal digital (I/O)
Conector cu 5 pini, configurabil, de ex. ca intrare pentru controlul profunzimii
sau a comutatorului din suportul dispozitivului. Intrarea semnalului digital
poate fi utilizată la programarea etapei de intrare sau aliniere. Intrarea
semnalului digital este denumită IO DI12 în harta de stare I/O digitală din
ToolsTalk.
Pentru informaţii referitoare la modul de configurare a intrării, consultaţi
ToolsTalk MT - Referinţe - Starea I/O.
Folosiţi un conector cu 5 pini din seria Binder 719.
Acest semnal nu este opto-izolat.
Rezistenţă intrare
158
RO
Semnal
TxD
GND
RxD
Semnal
TxD
GND
RxD
Semnal
TxD
GND
RxD
10 kΩ
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
Descriere
Date transmise
Masă date
Date recepţionate
Descriere
Date transmise
Masă date
Date recepţionate
Descriere
Date transmise
Masă date
Date recepţionate
