MicroTorque Controller G4
针脚
25
26
有关输出和输入配置的信息，请参阅 ToolsTalk MT - 参考 - I/O 状
态。
如果用于重置工具，信号持续时间必须大于 20 ms。
所有输入均为光隔离输入。
接口连接可通过 PNP mode（PNP 模式）（源类型，正逻辑）或 NPN
mode（NPN 模式）（漏型，负逻辑）连接。
如果需要，PNP 和 NPN 模式可以在库范围内混合（例如，OUT-A PNP
和 OUT-B NPN）。
如果 DISABLE 输入过高，会禁止主轴启动。只要控制器的显示屏上
不出现错误消息，只要处于活动状态就会显示 DISABLE（禁用）状
态。

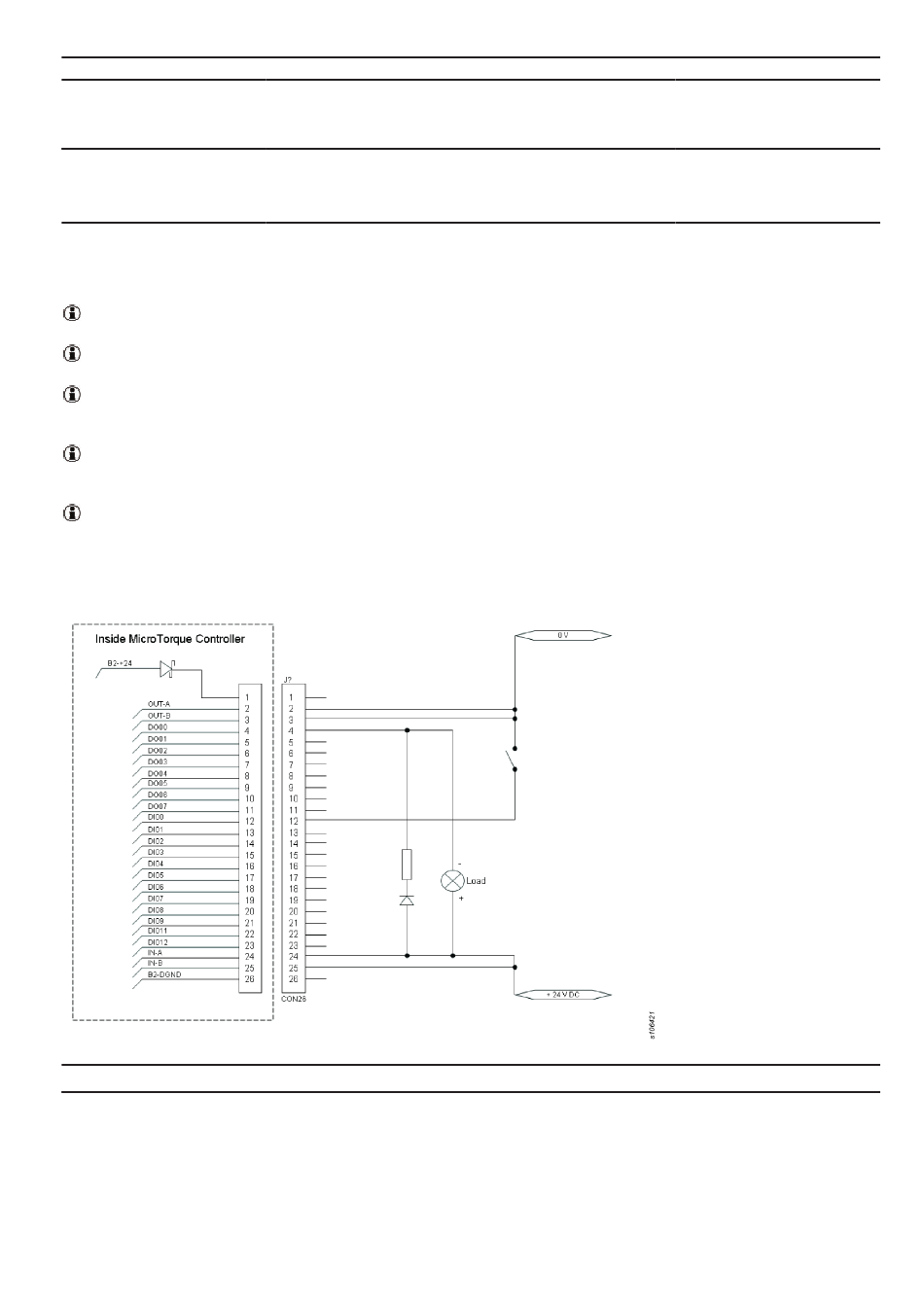

PNP 模式
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
I/O
IN B
B2 DGND
© Atlas Copco Industrial Technique AB - 9836 620200 00
ZH
说明
用于 DI08-DI11 的外部
公用线
内部接地
说明
+24 V 输出
连接到 B2 +24
或外部 +24 V
（不得同时连接）
这些输出将连接到外部 +24 V（激活时）。
产品说明
启用 Screw cylce
sequence（螺丝周期序
列）
用于 DI08-DI11 的外部
公用线
内部接地
175
