Atlas Copco MicroTorque G4 Produktanweisungen Seite 100

Produktinstruktioner

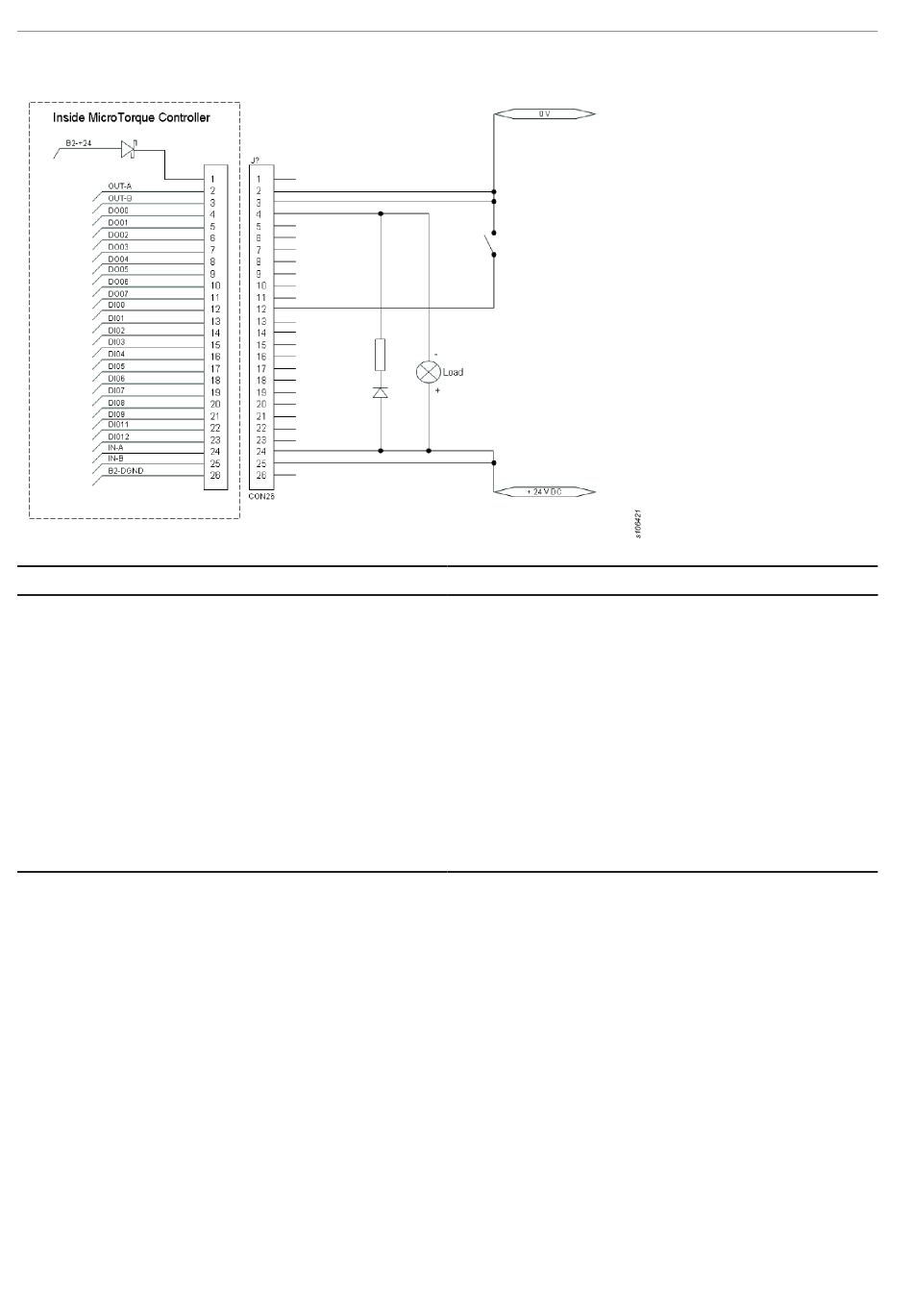

PNP-läge
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
100
SV
Beskrivning
+24 V utgång
Anslut till B2 +24
eller extern +24 V
(inte samtidigt)
Utgångarna ansluts till den externa +24 V om de är
aktiverade.
Ingångarna aktiveras av en +24 V signal som läggs på
ingångsstiftet.
Anslut till B2 DGND
eller extern 0 V.
0 V utgång
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
