MicroTorque Controller G4

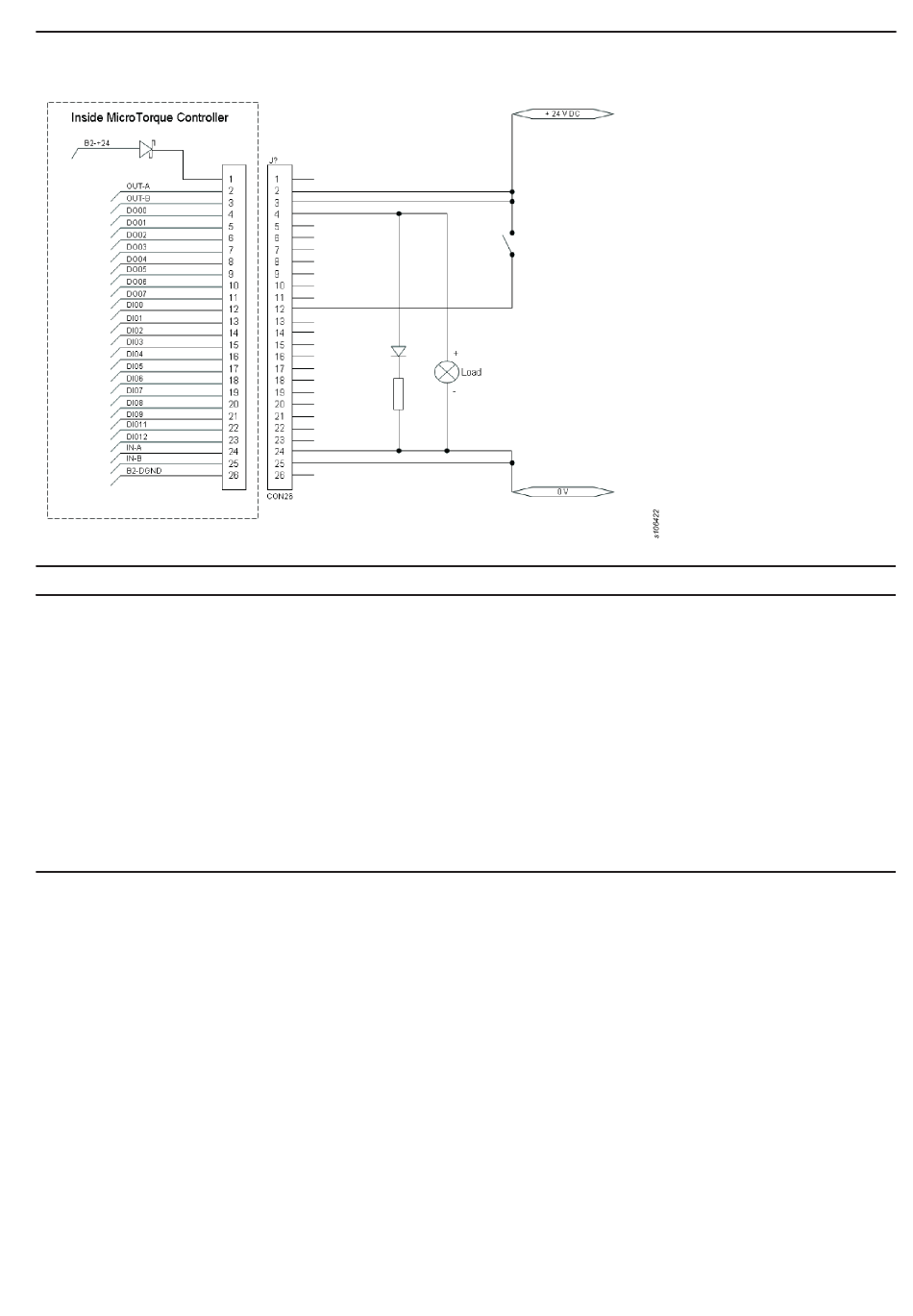

NPN-läge
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
PLC-kommunikation
(Förklaras för positiv logik / PNP.)
Om spindeln är redo är UPPTAGEN-signalen LÅG. Med en positiv signal på
START initieras en skruvåtdragningscykel och sedan blir UPPTAGEN-
signalen HÖG. Nu måste START-signalen bli LÅG för att avsluta
starthandskakningen. När skruvåtdragningsprocessen är slutförd blir
UPPTAGEN-signalen LÅG igen. Efter start blir OK-signalen alltid LÅG. Den
ändras till HÖG innan UPPTAGEN slutar om skruven drogs åt korrekt annars
förblir den LÅG. Felmeddelandet kan bekräftas genom att RESET-signalen
läggs på eller genom att joggknappen vid drivenhetens styrenhet trycks in. En
pågående åtdragningsprocess kan stoppas med RESET.
Signalerna OK och INTE OK är kompletterande. Vakuumutgången är HÖG om
den är konfigurerad som aktiv i det relaterade skruvåtdragningssteget.
SV
Beskrivning
+24 V utgång
Anslut till B2 DGND
eller extern 0 V.
Utgångarna ansluts till den externa 0 V om de är
aktiverade.
Ingångarna aktiveras av en 0 V signal som läggs på
ingångsstiftet.
Anslut till B2 +24
eller extern +24 V
(inte samtidigt)
0 V utgång
© Atlas Copco Industrial Technique AB - 9836 620200 00
Produktinstruktioner
101
