产品说明
用户界面

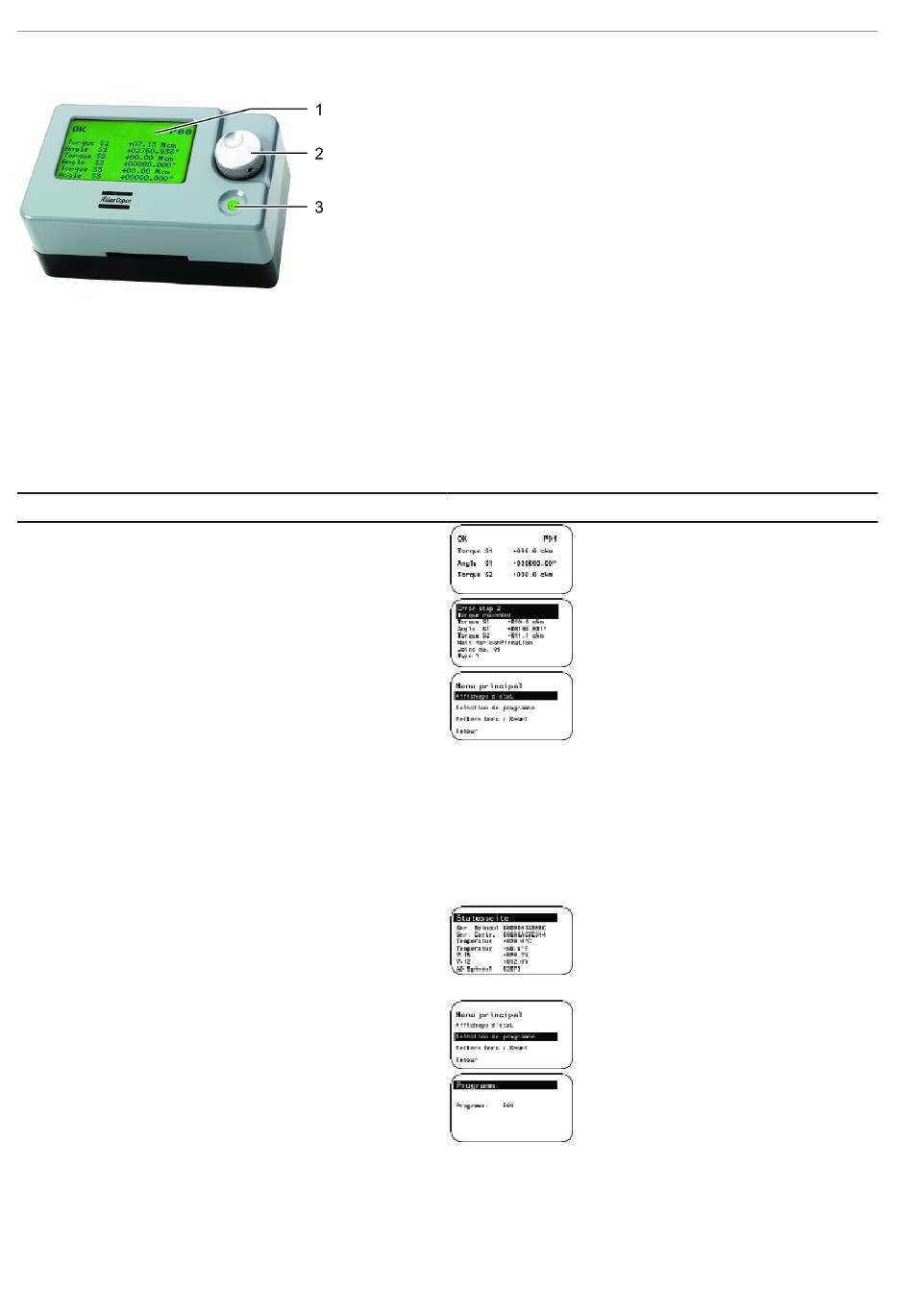

控制器正面带有显示屏 (1)、多功能滚轮 (2) 和状态指示灯 (3)。
显示屏显示驱动装置的状态，设置参数时还会显示参数值。在拧紧螺丝过
程中，显示屏会显示详细信息，例如，显示搜索模式和拧紧操作、选定的
程序，以及扭矩和角度测量数据。整个过程结束后，会显示结果。使用
ToolsTalk MT 软件可以配置显示的信息。
在编程过程中，显示屏会显示参数值。状态指示灯在就绪时为绿色、忙碌
时为黄色，如果出现错误，则为红色。
说明
图片所示为螺丝拧紧过程后的状态消息，显示了
扭矩和角度数据。
图片所示为螺丝拧紧过程后的状态消息，结束后
因为超出扭矩而显示一条错误消息。如果启用，
会显示有关螺丝计数和排序功能的其他信息。
按一次多功能滚轮可激活主轴的主菜单。转动多
功能滚轮可在菜单中滚动，再次按下多功能滚轮
可激活选定的项目。只有程序更改未设置密码保
护或正确输入密码，并且已启用通过多功能滚轮
更改程序时，才会显示可供选择程序的项目。
选择 Switch off/Reset（关闭/重置）后，控制
器会进入 Stand by Mode（待机模式）或者执行
Reset（重置），具体取决于 Control Auto-
ON（控制自动开机）设置。有关更多信息，请参
阅 ToolsTalk 用户指南。
系统状态页面显示诸如以下各项的信息：主轴的
序列号、主轴和控制器、主轴温度、电源电压、
传感器电压 (12 V DC) 和扭矩测量通道（传感器
或电流）模数转换器的值。
选择 Program selection（程序选择）选项可以
显示并选择程序或产品类型。
如果禁用螺丝计数和排序功能，转动多功能滚轮
并在选择好后按下多功能滚轮可以直接选择 64
个可用程序之一。要进行此操作，必须启用通过
多功能滚轮选择程序。
178
ZH
© Atlas Copco Industrial Technique AB - 9836 620200 00
显示
MicroTorque Controller G4
