Benutzerschnittstelle

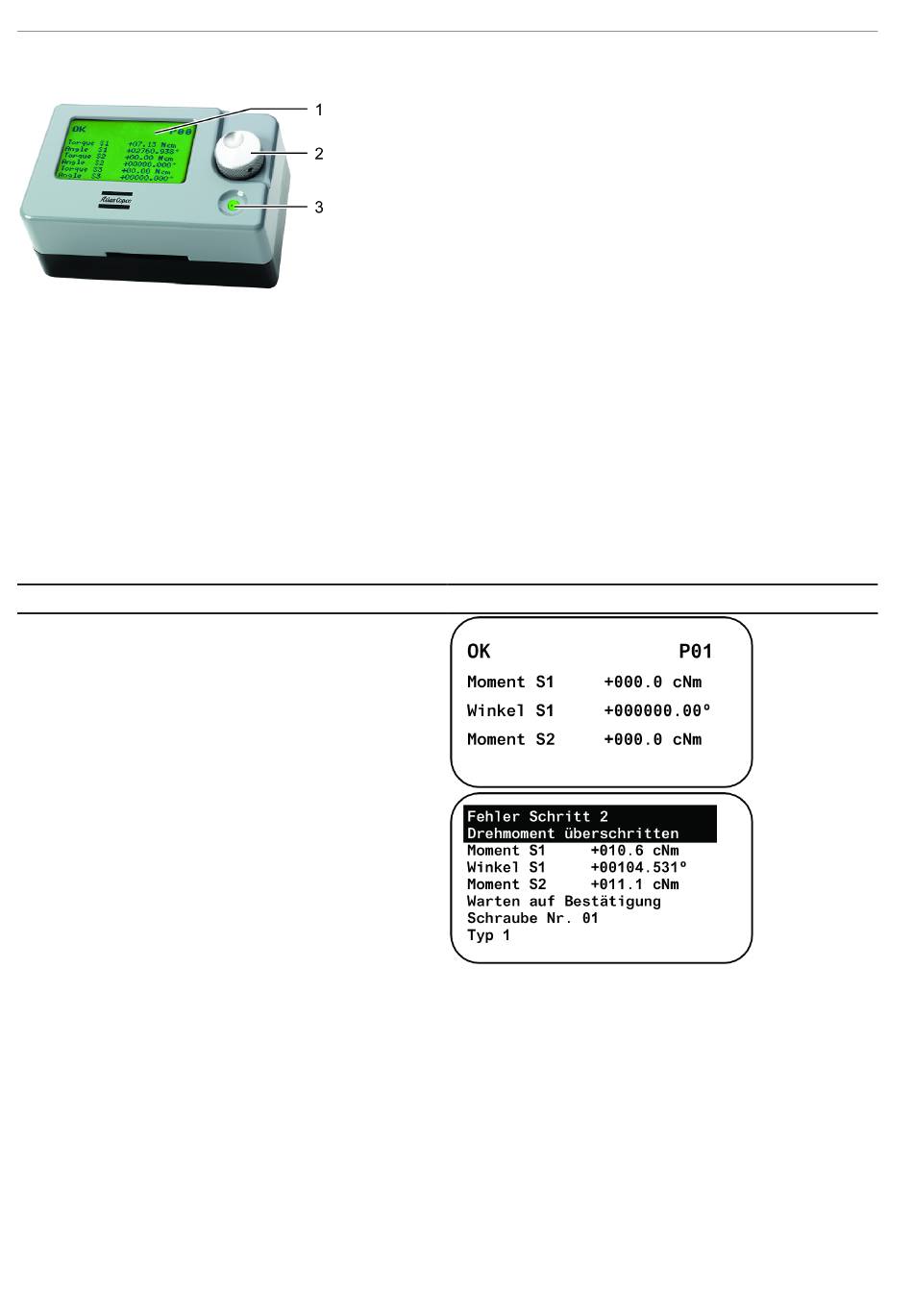

Die Vorderseite der Steuerung umfasst ein Display (1) einen Jog Dial (2) und
eine Statusanzeige (3).
Am Display werden der Schrauberstatus sowie die Parameterwerte während des
Einstellungsvorgangs angezeigt. Während des Schraubvorgangs werden detail-
lierte Informationen angezeigt; so können die Drehmoment- und Winkelmess-
daten zusammen mit dem Suchmodus, dem Schraubvorgang und dem gewähl-
ten Programm abgelesen werden. Nach Abschluss eines Prozesses werden die
Ergebnisse ausgegeben. Mithilfe der ToolsTalk MT-Software können die ange-
zeigten Informationen angepasst werden.
Während der Programmierung erscheinen die Parameterwerte auf dem Display.
Die Farben der Statusanzeige sind grün (bereit), gelb (aktiv) und rot (Fehler).
Beschreibung
Das Bild zeigt die Statusmeldung nach einer Ver-
schraubung (Drehmoment und Winkel).
Das Bild zeigt die Statusmeldung nach Abschluss ei-
ner Verschraubung mit einer Fehlermeldung (Dreh-
momentüberschreitung). Die Zusatzinformation be-
zieht sich auf die Schraubenzählung und Sequenz-
funktion (sofern aktiviert).
42
DE
Display
