Pokyny k používání výrobku
Uživatelské rozhraní

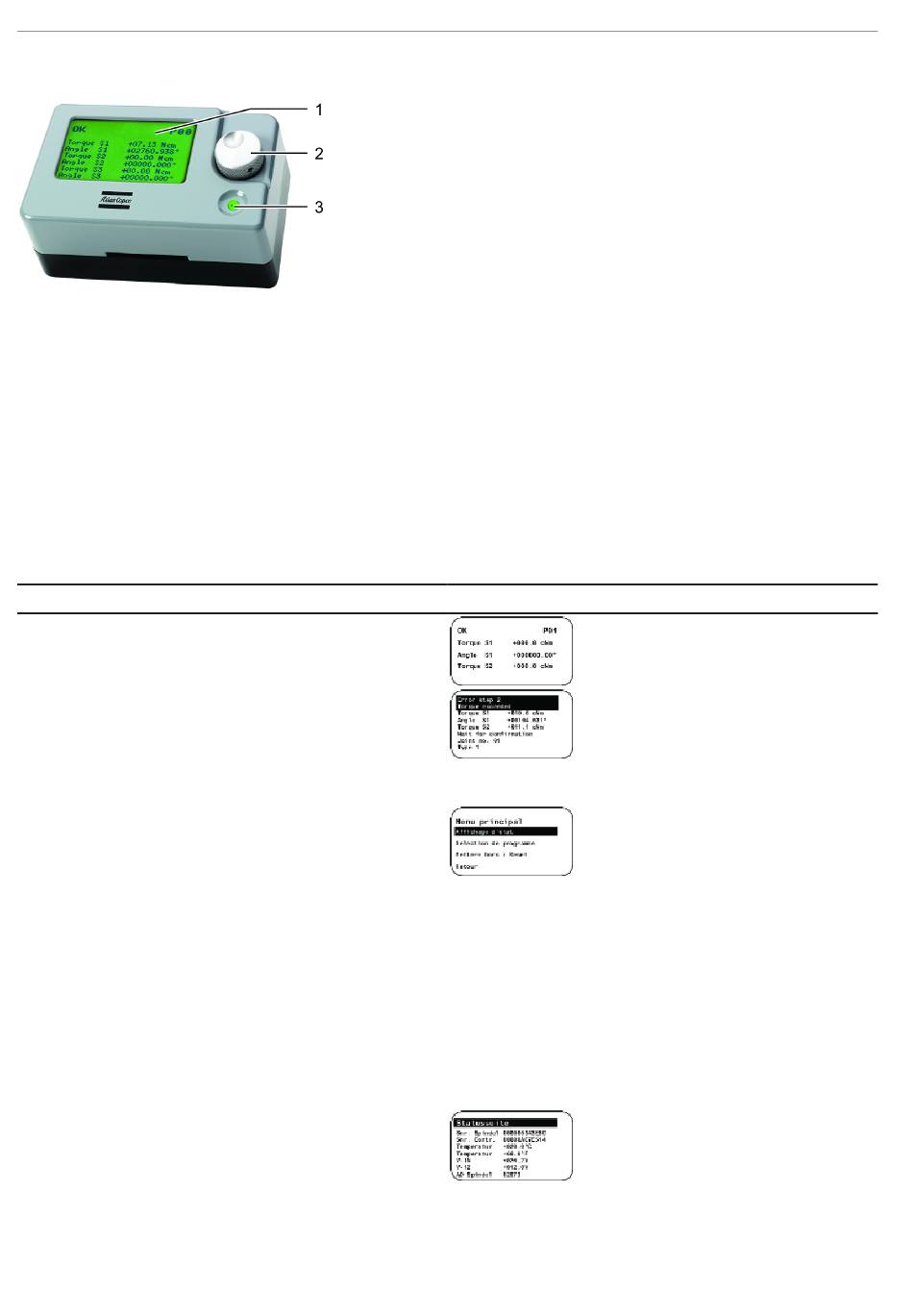

Na přední straně řídicí jednotky je displej (1), otočný ovladač (2) a stavový
indikátor (3).
Na displeji se zobrazuje stav pohonu a hodnoty parametrů při nastavování.
Displej poskytuje podrobné informace během procedury utahování šroubu,
např. režim vyhledávání, operace utahování a zvolený program jsou zobrazeny
společně s naměřenými daty momentu a úhlu. Po dokončení procesu jsou
zobrazeny výsledky. Zobrazené informace lze konfigurovat pomocí softwaru
ToolsTalk MT.
Během programování displej ukazuje hodnoty parametrů. Stavový indikátor je
zelený ve stavu připravenosti, žlutý ve stavu zaneprázdnění a červený při
výskytu chyby.
Popis
Obrázek ukazuje stavové hlášení po proceduře
utažení šroubu, zobrazující data o momentu a úhlu.
Obrázek ukazuje stavové hlášení po proceduře
utažení šroubu, která byla dokončena s chybovým
hlášením kvůli překročení momentu. Další informace
se týkají počítání šroubů a funkce sekvencování, je-li
aktivována.
Jedním stisknutím otočného ovladače aktivujete
hlavní nabídku vřetena. Procházejte nabídkou
otáčením otočným ovladačem a vybranou položku
aktivujte jeho dalším stisknutím. Položka pro volbu
programu je viditelná pouze v případě, pokud není
aktivní ochrana heslem pro změnu programu nebo
pokud je heslo zadáno správně, a pokud je aktivována
změna programu pomocí otočného ovladače.
Volbou Switch off/Reset dojde buď k přepnutí řídicí
jednotky do režimu Stand by Mode, nebo je
proveden Reset v závislosti na nastavení Control
Auto-ON. Další informace naleznete v uživatelské
příručce softwaru ToolsTalk.
Stránka stavu systému zobrazuje informace, jako jsou
například sériová čísla vřetena a řídicí jednotky,
teplota vřetena, napájecí napětí, napájecí napětí
převodníku (12 V ss) a hodnoty z analogově
digitálních převodníků pro kanál měření momentu
(převodník nebo proud).
134
CS
Displej
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
