modo NPN

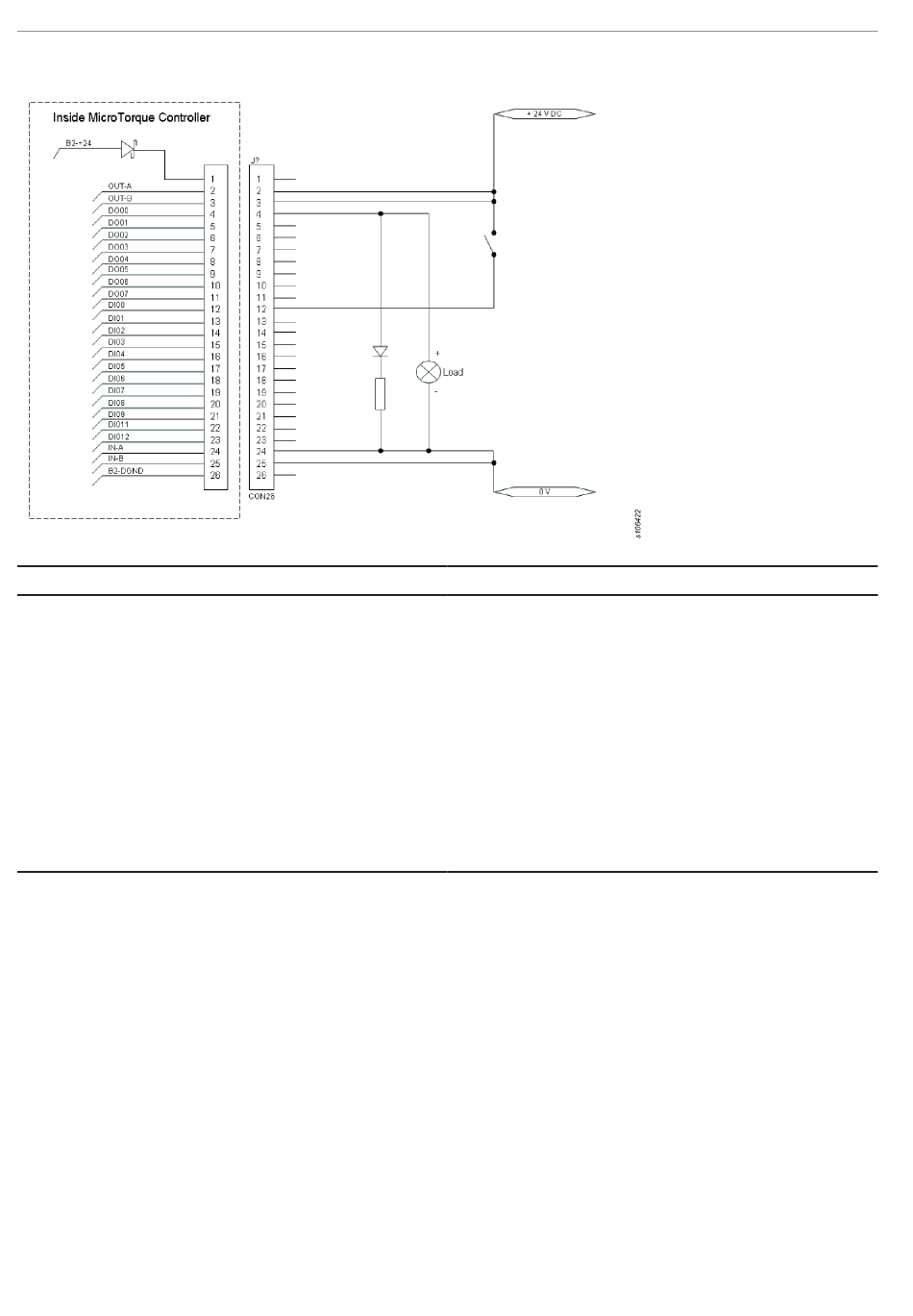

E/S
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Comunicación de PLC
(Explicada para lógica positiva / PNP).
Si el eje está listo, la señal BUSY será BAJA. Con una señal positiva en el
START, se iniciará un ciclo de tensión y la señal de BUSY pasará a ALTA. A
continuación, la señal de START deberá pasar a BAJA para terminar el proce-
dimiento de saludo inicial del arranque. Cuando el proceso de tensión ha termi-
nado, la señal BUSY vuelve a BAJA. Tras el arranque, la señal OK permanece-
rá siempre BAJA. Cambiará a ALTA antes de que BUSY pase a baja, si el tor-
nillo se apretó correctamente; si no es así, permanecerá en BAJA. Para confir-
mar el mensaje de error se puede aplicar la señal de RESET o bien pulsar el bo-
tón giratorio que hay en el controlador del destornillador. Para detener cualquier
proceso de tensión en ejecución, se puede pulsar RESET.
56
ES
Descripción
Salida +24 V
Conectar a B2 DGND
o a la señal de 0 V externa.
Las salidas se conectarán a la señal de 0 V externa al
activarse.
Las entradas serán activadas por una señal de 0 V
aplicada a la patilla de entrada.
Conectar a B2 +24
o +24 V externa
(no simultáneamente)
Salida 0 V
