Telepítés
Alapbeállítás
MEGJEGYZÉS
Minden vezérlő egy bizonyos szerszámmal való használatra van beállítva, azaz
nem lehetséges egy szerszámot több vezérlővel használni. Ha a szerszámot ki-
cseréli, újra be kell állítani és kalibrálni a vezérlővel.

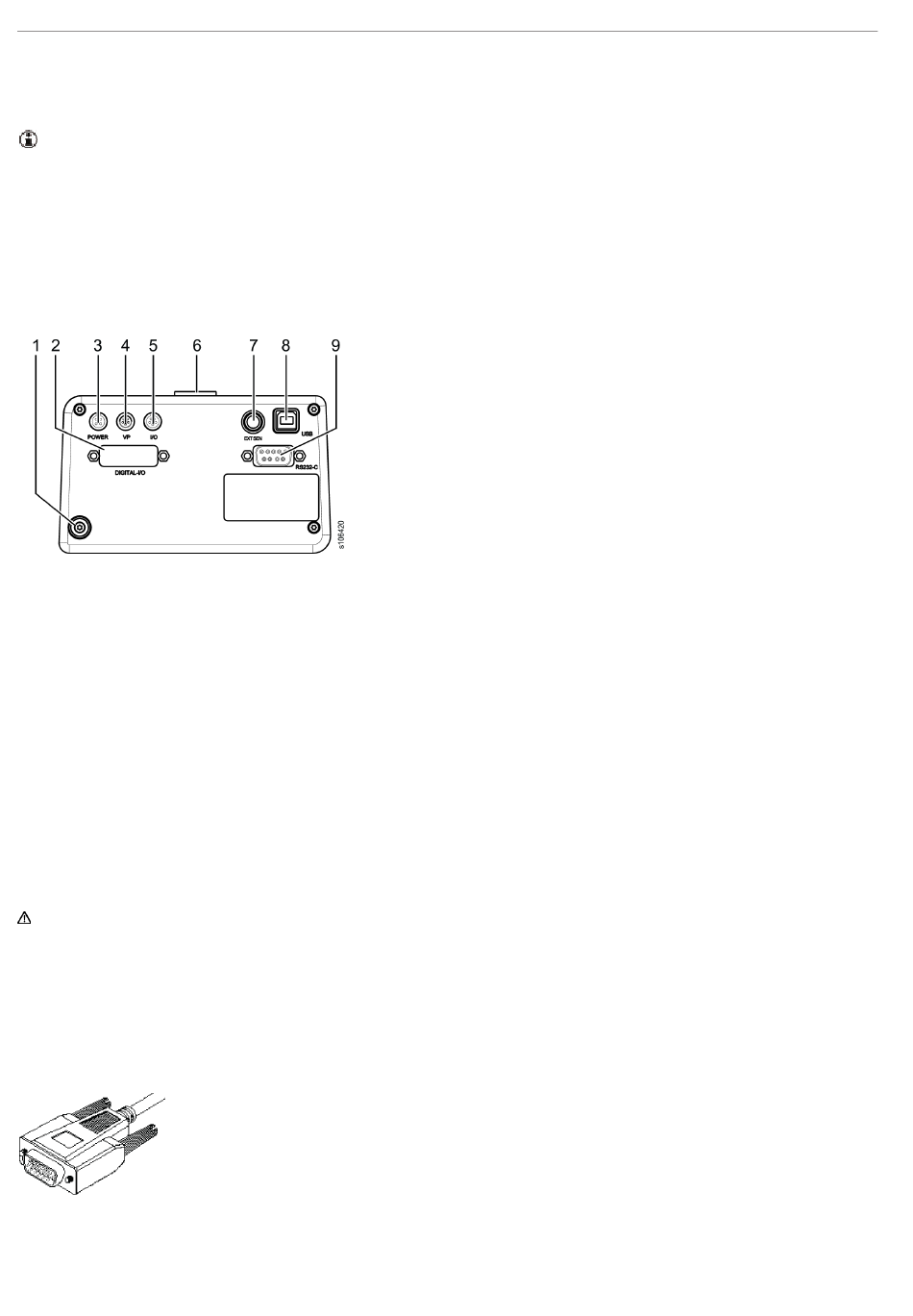

A vezérlő csatlakozói
MEGJEGYZÉS A tápcsatlakozó bedugása vagy kihúzása előtt mindig válassza
le az USB csatlakozót.
Az ESD csukló védőpánt csatlakozó.
1.
DIGITAL I/O: Különböző tartozékok csatlakozása.
2.
3.
POWER: Tápellátás csatlakozása. Csak a javasolt Atlas Copco tápellá-
tással használja.
4.
VP: Vákuumszivattyú csatlakozás.
I/O: Digitális bemenet speciális célokra.
5.
Csavarhúzó, a szerszámkábelhez csatlakozva.
6.
7.
EXT SEN: Külső szenzor csatlakozója.
USB: PC, USB kábellel csatlakoztatva.
8.
RS232-C: Soros interfész a különböző kiegészítőkhöz.
9.
Kiegészítők csatlakoztatása
A belső 24 V feszültség maximum 700 mA-ig terhelhető. Ha a terhelések ösz-
szege meghaladja ezt az értéket, használjon egy külső, +24 V energiaforrást.
Soros interfész (RS232-C)
15-pólusú D-sub csatlakozóaljzat a soros interfészhez.
Használjon egy 15-pólusú D-sub tűs dugaszt.
COM0: Folyamat adatok dokumentálásához, ha nincs USB kommunikáció.
142
HU
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
