MicroTorque Controller G4
各コントローラは、特定のツールと併用して操作するようプログラムさ
れています。例えば、1 つのツールと複数のコントローラを一緒に使用
することはできません。ツールを交換する必要がある場合は、コントロ
ーラと一緒に設定および較正を行ってください。

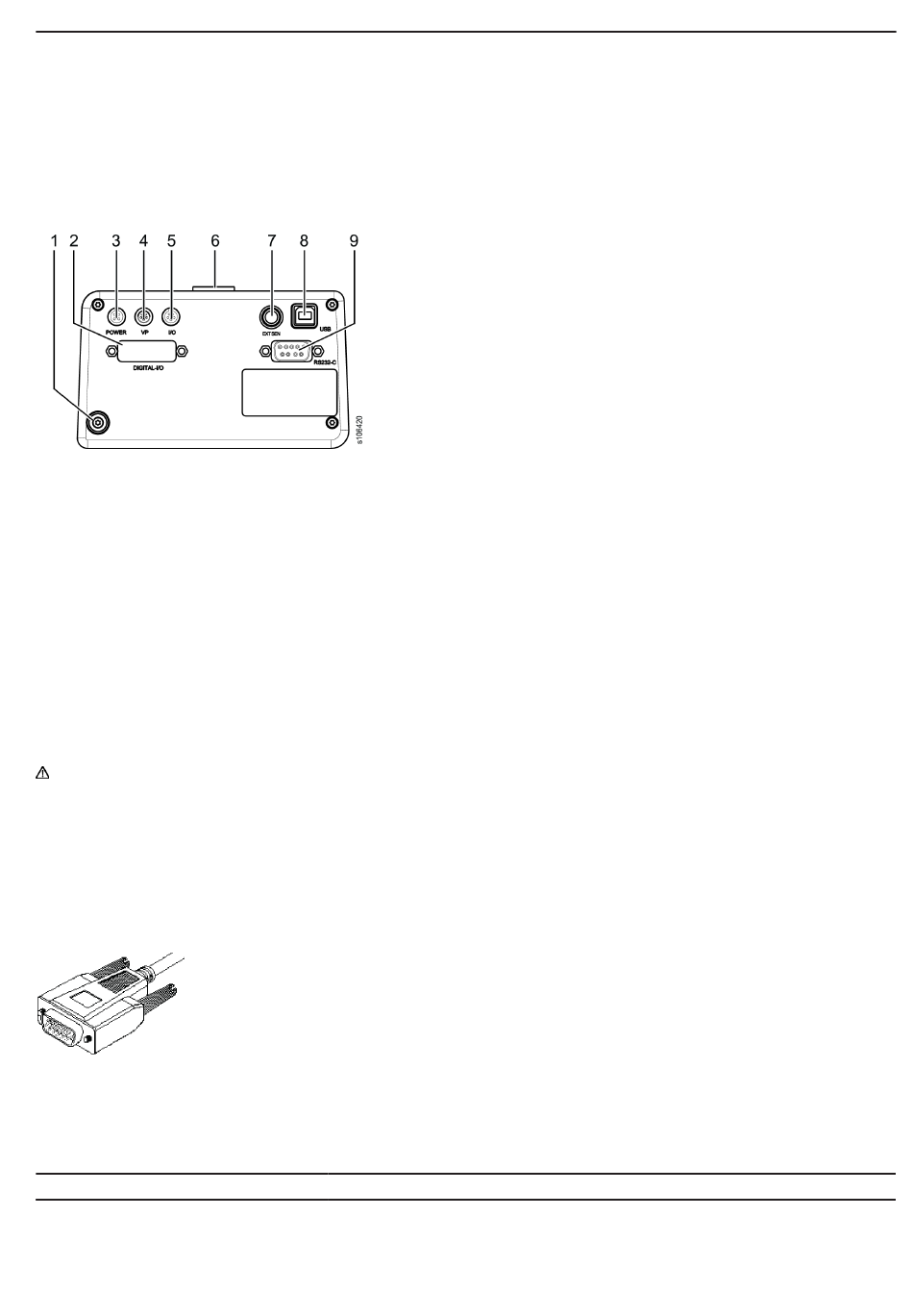

コントローラコネクタ
注記 必ず USB コネクタを外してから電源プラグを抜き差ししてくださ
い。
ESD 保護リストストラップの接続
1.
DIGITAL I/O: さまざまなアクセサリの接続
2.
POWER: 電源接続アトラスコプコの電源のみを使用してください。
3.
VP: 真空ポンプ接続
4.
I/O: 特殊な目的のための単一デジタル入力
5.
スピンドル (ツールケーブルで接続)
6.
EXT SEN: 外部センサの接続
7.
USB: PC (USB ケーブルで接続)
8.
RS232-C: シリアルインターフェイス (さまざまなアクセサリ用)
9.
アクセサリの接続
内部の 24V 電源には最大 700 mA の負荷がかかる可能性があります。
負荷すべての合計がこの値を超えそうな場合、外部の +24 V 電源を使
用してください。
シリアルインターフェイス (RS232-C)
シリアルインターフェイス用 15 極Dサブソケットコネクタ
15 極 D サブピンプラグを使用します。
COM0: USB 通信が利用できない場合、プロセスデータの文書化に使用さ
れる。
COM ポート設定：9600 ボー、8 データビット、1 ストップビット、パ
リティなし、応答確認なし
ピン
8
5
JA
信号
TxD
GND
