MicroTorque Controller G4
Installazione
Messa a punto di base
NOTA
Ciascun controllore è programmato per essere utilizzato con un determinato
strumento. Non è pertanto possibile utilizzare uno strumento con diversi con-
trollori. Se lo strumento deve essere cambiato, esso deve essere impostato e ca-
librato insieme al controllore.

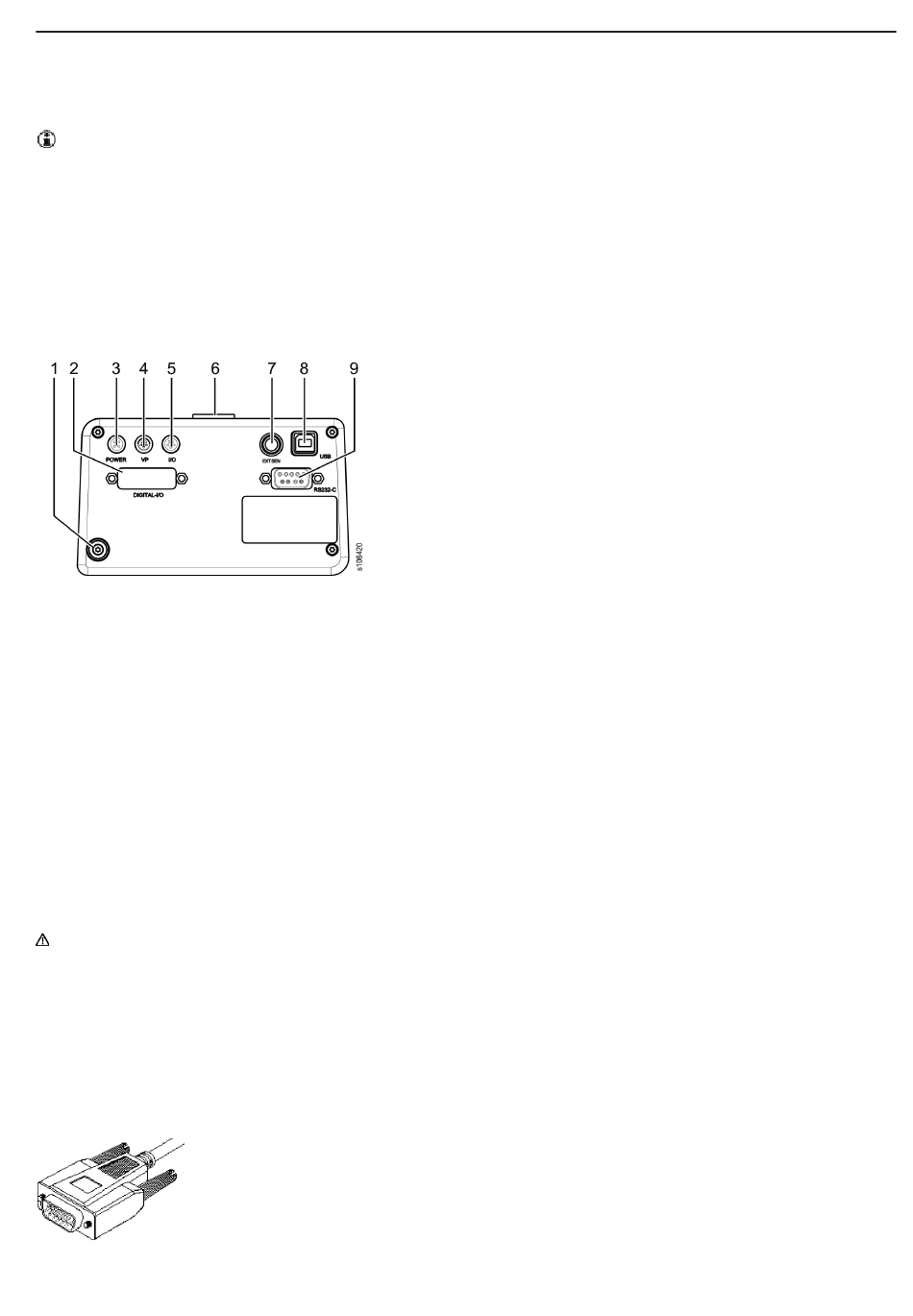

Connettori dei controllori
NOTA Scollegare sempre il connettore USB prima di collegare o scollegare la
spina di alimentazione.
1. Connessione per bracciale protettivo antistatico.
2. DIGITAL I/O: connessione per vari accessori.
POWER: connessione all'alimentazione elettrica. Utilizzare solo con l'ali-
3.
mentatore Atlas Copco specificato.
VP: connessione della pompa a vuoto.
4.
5. I/O: ingresso digitale singolo per scopi speciali.
6. Mandrino, connessione con il cavo per utensile.
EXT SEN: connessione per sensore esterno.
7.
8. USB: PC, connessione con un cavo USB.
RS232-C: interfaccia seriale, per vari accessori.
9.
Accessori di collegamento
L'alimentazione interna pari a 24V può essere caricata con un massimo di 700
mA. Se la somma di tutti i carichi tende a superare questo valore, utilizzare un
alimentatore esterno da +24V.
Interfaccia seriale (RS232-C)
Connettore D-sub a 15 poli per l'interfaccia seriale.
Utilizzare una spina maschio D-sub a 15 poli.
IT
