MicroTorque Controller G4
På styrenhetens front finns en display (1) joggknapp (2) och statusindikator (3).
Displayen visar drivenhetens status och parametervärdena under inställningen.
Den ger detaljerad information under skruvförbindningsproceduren, t.ex.
sökläge och fastsättningsdrift och det valda programmet visas tillsammans med
moment- och vinkelmätningsdata. När en process är slutförd visas resultatet.
Displayinformationen kan konfigureras med programvaran ToolsTalk MT.
Under programmeringen visar displayen parametervärden. Statusindikeringen
lyser grönt när systemet är redo, gult när det är upptaget och rött om ett fel
uppstår.
Beskrivning

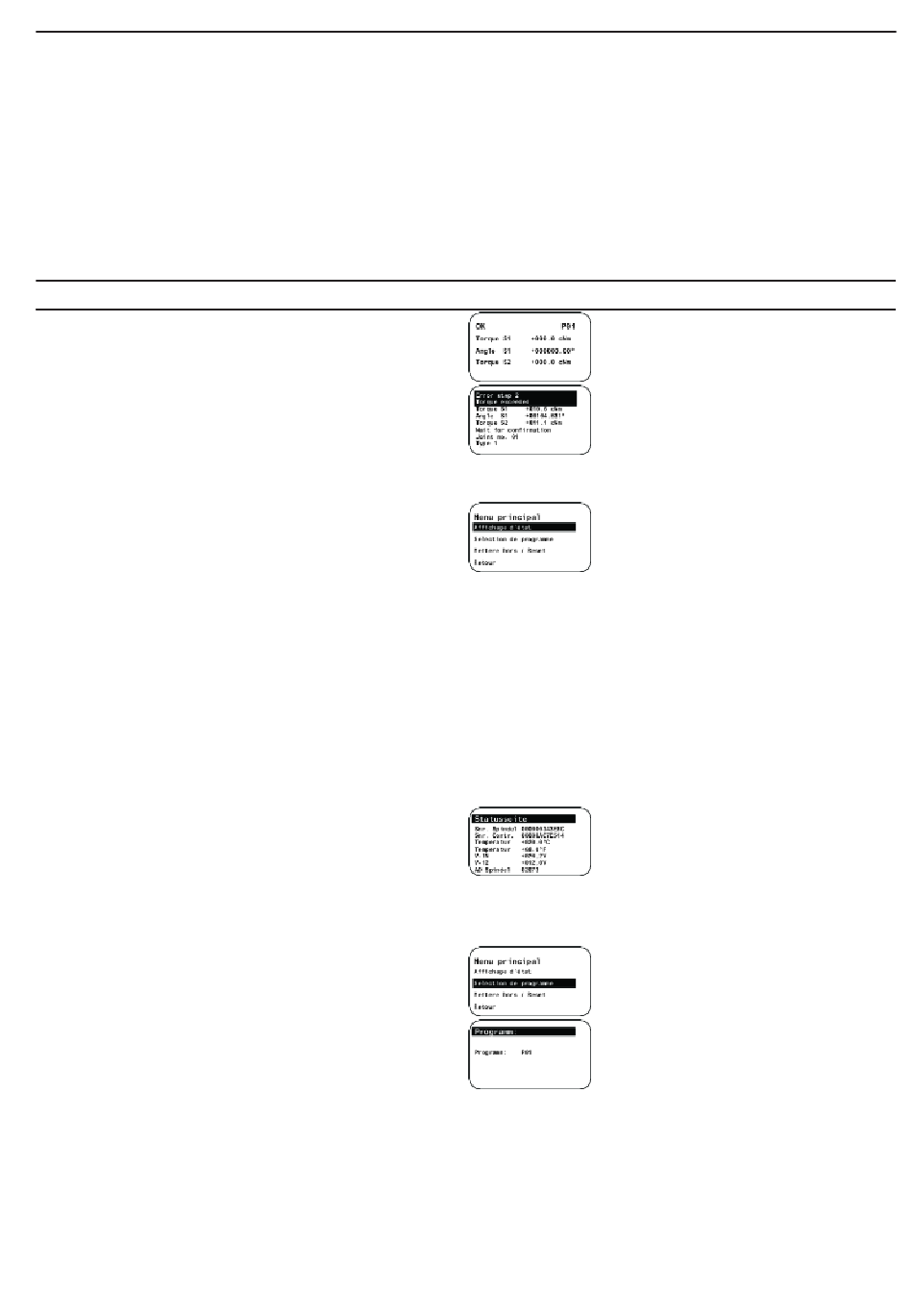

Bilden visar statusmeddelandet när ett
skruvåtdragningsprocedur visar moment- och
vinkeldata.
Bilden visar statusmeddelandet efter en
skruvåtdragningsprocedur som slutfördes med ett
felmeddelande på grund av överskridet moment. Den
extra informationen relateras till skruvräknings- och
sekvenseringsfunktionen om de är aktiverade.
Ett tryck på joggknappen aktiverar spindelns
huvudmeny. Rulla igenom menyn genom att vrida
joggknappen och aktivera det valda alternativet
genom att trycka på den igen. Alternativ för
programval syns endast om det inte finns något
lösenordsskydd för programändring aktiv eller om
lösenordet matas in korrekt och om ändring av
programmet via joggknappen är aktiverad.
Genom att välja "Stäng av/Reset" kopplas
styrenheten antingen till Standby-läge eller också
görs en Reset beroende på inställningen Reglering
Auto-PÅ. För ytterligare information, se
bruksanvisningen till ToolsTalk.
Systemstatussidan visar information som
serienummer för spindeln, spindel och styrenhet,
spindeltemperatur, försörjningsspänning,
omvandlarens försörjningsspänning (12 V DC) och
värdena från analog-till-digitalomvandlare för
momentmätningskanalen (omvandlare eller ström).
Välj alternativet Programval för att visa och välja en
program- eller produkttyp.
Om skruvräknings- och sekvenseringsfunktionen är
deaktiverad kan ett av de 64 programmen väljas
direkt genom att du vrider på joggknappen och
trycker på den när du är klar. För att göra detta
möjligt måste programvalet aktiveras via
joggknappen.
