Atlas Copco MicroTorque G4 Produktanweisungen Seite 23

MicroTorque Controller G4

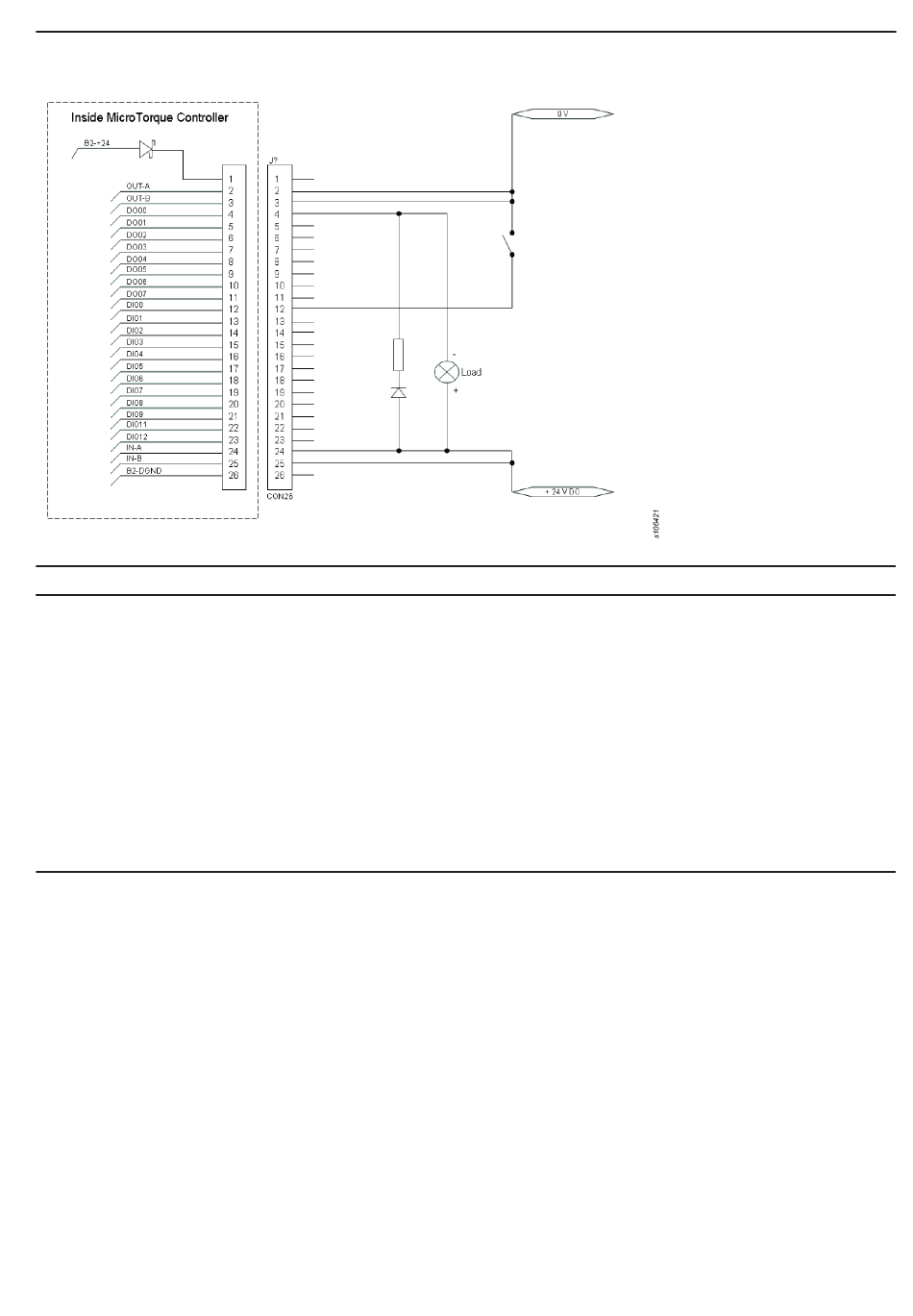

Mode PNP
E/S
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
FR
Description
Sortie +24 V
Raccorder à B2 +24
ou +24 V externe
(pas simultanément)
Les sorties seront connectées à la source +24 V ex-
terne si elles sont activées.
Les entrées sont activées par un signal +24 V appli-
qué sur la broche d'entrée.
Connecter à B2 DGND
ou 0 V externe.
Sortie 0 V
© Atlas Copco Industrial Technique AB - 9836 620200 00
Notice d'utilisation du produit
23
