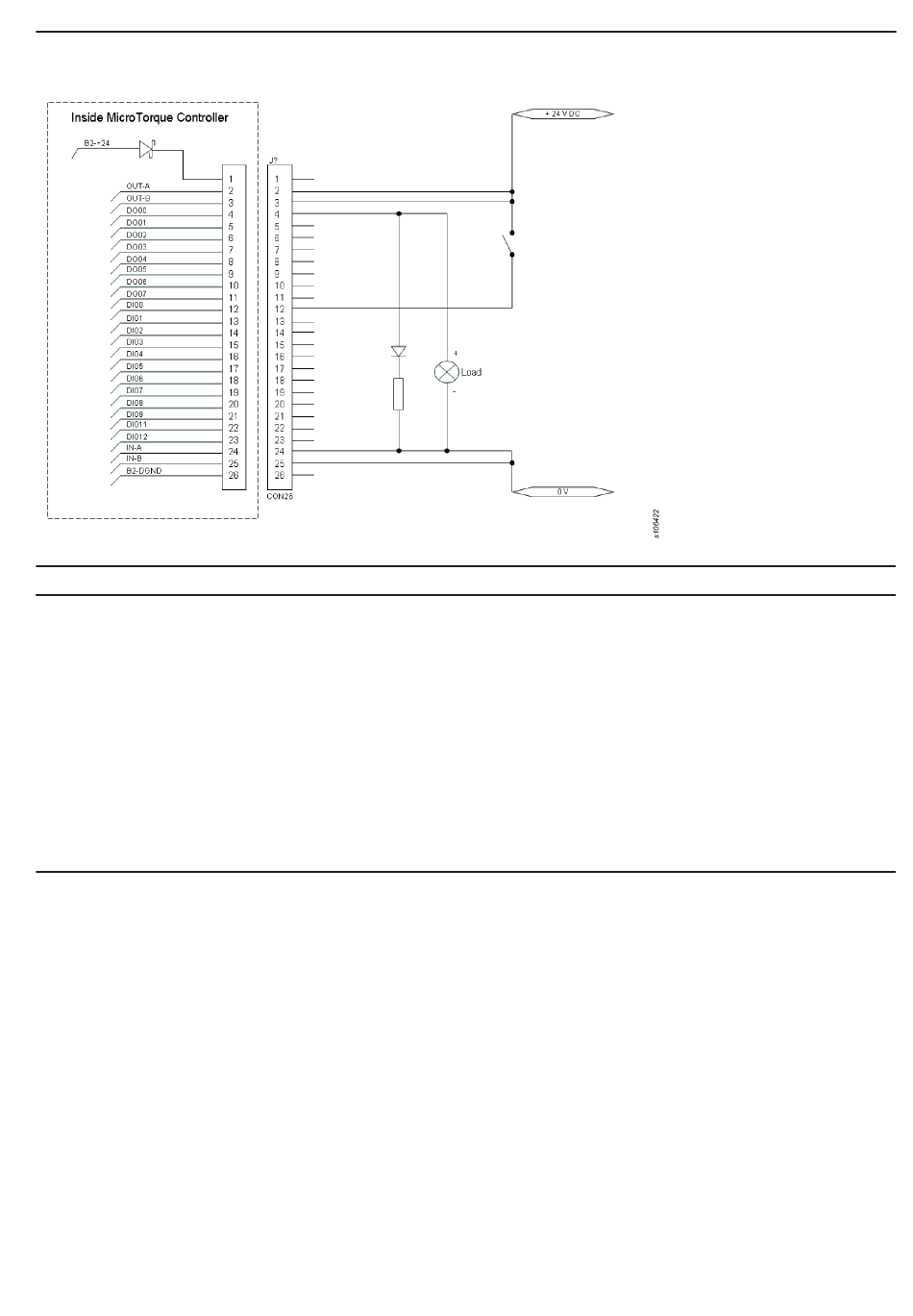

MicroTorque Controller G4
NPN mód
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
PLC kommunikáció
(Becsavarozáshoz / PNP.)
Ha az orsó készen áll, a BUSY (Foglalt) jelzés LOW (alacsony). A START po-
zitív jelzésénél egy csavarhúzó ciklus indul el, majd a BUSY jelzés HIGH (ma-
gas) lesz. A kezdő rezgés befejezéséhez a START jelzésnek LOW-ra kell válta-
nia. A csavarhúzási folyamat befejezése után a BUSY-jelzés újra LOW-ra vált.
Indítás után az OK-jelzés újra LOW lesz. A jelzés HIGH-ra vált mielőtt a
BUSY eltűnne, ha a csavart helyesen meghúzta, más esetben LOW jelzés látha-
tó. A hibaüzenetet a RESET jelzés alkalmazásával lehet megerősíteni, vagy a
csavarozó vezérlő tárcsagombjának lenyomásával. A folyamatban lévő csavar-
meghúzást a RESET gombbal lehet leállítani.
Az OK és NOT OK jelzések egymást kiegészítik. A Vacuum Output jelzése
HIGH ha a kapcsolódó csavarhúzási lépésben aktívként volt konfigurálva.
HU
Leírás
+24 V kimenet
Csatlakozás B2 DGND
vagy külső 0 V.
A kimenetek bekapcsoláskor külső 0 V forrásra csat-
lakoznak.
A bemeneteket egy 0 V jelzés aktiválja, amely a be-
meneti tűre érkezik.
Csatlakoztassa B2 +24
vagy külső +24 V
forráshoz (nem egyszerre)
0 V kimenet
© Atlas Copco Industrial Technique AB - 9836 620200 00
Termékre vonatkozó utasítások
