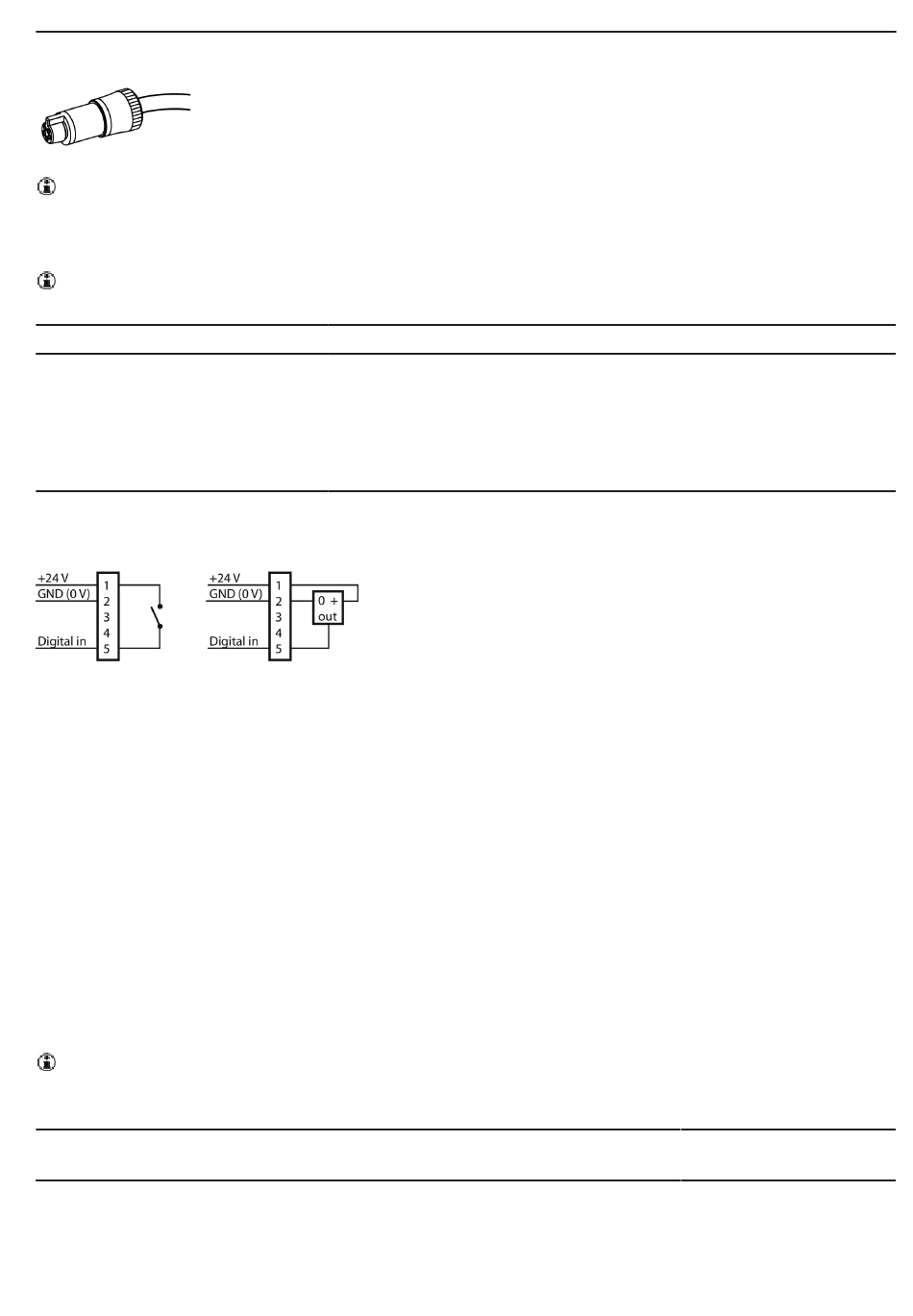

Stosować 5-biegunowy wtyk gniazdowy z serii Binder 719.
To wejście nie jest odizolowane optycznie.
Rezystancja wejściowa
Czas trwania sygnału używanego do zerowania narzędzia musi być dłuższy
niż 20 ms.
Styk
1
2
3
4
5
Przełącznik 2-przewodowy (np. kontaktron) jest podłączony do styków 1 i 5.
Czujnik z wyjściem PNP jest podłączony do styków 1, 2 i 5.
Czujnik zewnętrzny (EXT SEN)
6-biegunowe gniazdo wtykowe do opcjonalnego zewnętrznego przetwornika
momentu/kąta dokręcania lub czujnika siły/długości. Stosować wyłącznie
osprzęt Atlas Copco.
Konfigurowalne cyfrowe wejścia i wyjścia (DIGITAL I/O)
26-biegunowe gniazdo wtykowe D-sub dla sygnałów konfigurowalnych.
Stosować 26-biegunową wtyczkę D-sub.
Zakres napięcia
Rezystancja wejściowa
Rezystancja wyjściowa
Zabezpieczenie prądowe wyjścia
W przypadku przekroczenia maksymalnej wartości natężenia prądu napię-
cie wyjściowe zostanie wyłączone. Problem ten można rozwiązać, wyłącza-
jąc i ponownie włączając wyjście.
Styk
1
Wyjście
+24 V
GND (0 V)
Digital in
I/O
B2 +24
© Atlas Copco Industrial Technique AB - 9836 620200 00
PL
10 kΩ
Opis
Wewnętrzne +24 V
Wyjście 0 V
Wejście cyfrowe
11–30 V DC
>5 kΩ
23–35 Ω
120 mA: maksymalny prąd szczytowy/ciągły, z za-
bezpieczeniem przetężeniowym.
Opis
Wewnętrzne zasilanie 24
V
Instrukcja obsługi
Sekwencja cyklu dokrę-
cania wł.
Wewnętrzne zasilanie 24
V
