MicroTorque Controller G4
COM port beállítások: 9600 Baud, 8 Data bit, 1 Stop bit, nincs paritás, nincs
összekapcsolás.
Tű
8
5
7
COM1: Használható ToolsTalk MT kommunikációra a paraméter beállítások-
ról és firmware frissítésekről.
Tű
2
5
3
COM2: (Csak speciális célokra.)
Tű
6
5
4

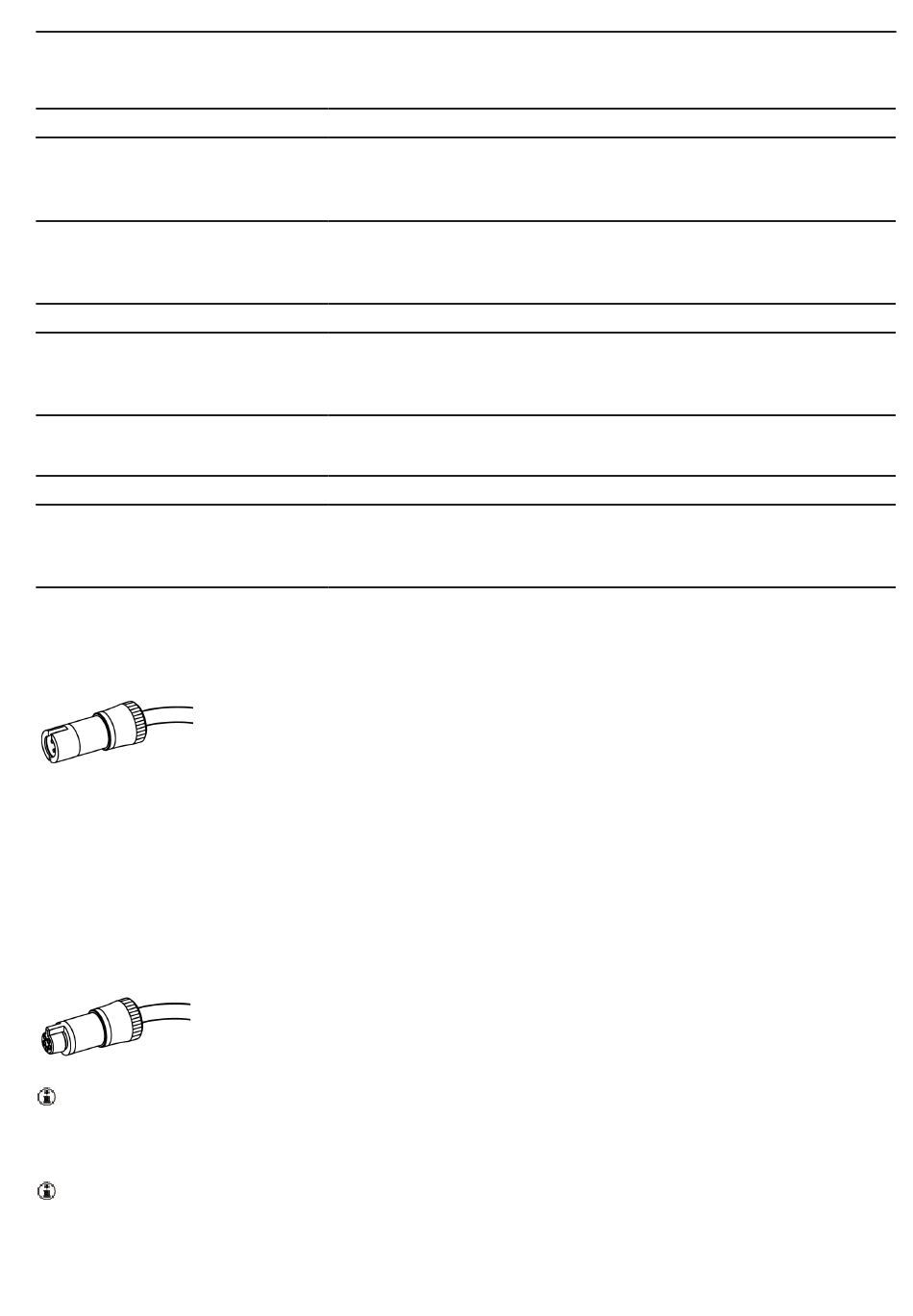

Vákuumszivattyú kimenet (VP)
5-pólusú csatlakozóaljzat az Atlas Copco VPX6 (24 V, 600 mA) vákuumszi-
vattyú csatlakoztatásához.
Digitális bemenet (I/O)
5-pólusú tűs csatlakozó, pl. a mélységszabályozás bemenethez vagy szerszám-
tartó kapcsolóhoz. A digitális bement egy bemeneti vagy igazítási lépés progra-
mozásakor használható. A digitális bemenet a ToolsTalk Digitális IO státusz
térképén IO DI12 névvel van jelölve.
A bemenet konfigurálására vonatkozó információkért, lásd ToolsTalk MT -
Magyarázat - I/O státusz.
Használjon 5-pólusú csatlakozódugaszt a Binder 719 sorozatból.
Ez a bemenet nincs opto-izolálva.
Bemenet ellenállás
Ha a szerszám visszaállításához használja, a jelzés idejének meg kell halad-
nia a 20 mp-et.
HU
Jel
TxD
GND
RxD
Jel
TxD
GND
RxD
Jel
TxD
GND
RxD
10 kΩ
© Atlas Copco Industrial Technique AB - 9836 620200 00
Termékre vonatkozó utasítások
Leírás
Átvitt adat
Adat testelés
Fogadott adat
Leírás
Átvitt adat
Adat testelés
Fogadott adat
Leírás
Átvitt adat
Adat testelés
Fogadott adat
