MicroTorque Controller G4
Dank dieser Merkmale ist das Schraubsystem für besonders anspruchsvolle
Montagearbeiten bestens geeignet; es gewährleistet selbst unter schwierigen
Einsatzbedingungen Schraubvorgänge mit exakter Kontrolle.
Installation
Grundlegende Einrichtung
HINWEIS
Jede Steuerung wird für ein bestimmtes Werkzeug programmiert, d. h. es ist
nicht möglich, ein Werkzeug mit unterschiedlichen Steuerungen zu betreiben.
Bei einem Werkzeugwechsel muss das Werkzeug zusammen mit der Steuerung
eingestellt und kalibriert werden.

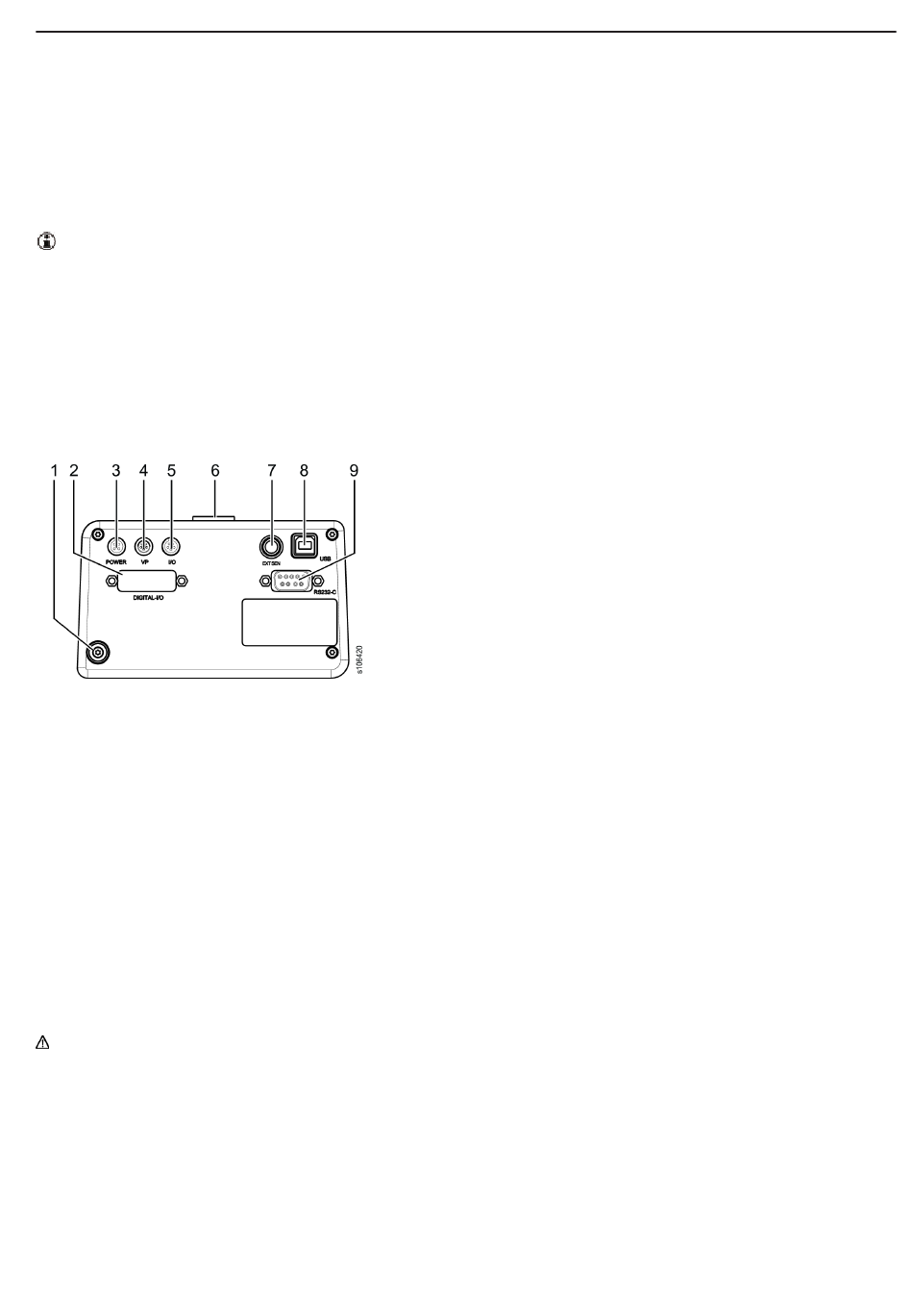

Steuerungsanschlüsse
HINWEIS Den USB-Anschluss immer trennen, bevor der Netzstecker ange-
schlossen oder getrennt wird.
Anschluss für Armband zum Schutz vor elektrostatischer Entladung.
1.
2.
DIGITAL I/O: Anschluss für verschiedenes Zubehör.
3.
POWER: Stromanschluss. Ausschließlich mit Stromversorgung gemäß
der Atlas Copco Spezifikationen verwenden.
4.
VP: Vakuumpumpenanschluss.
I/O: Einzelner Digitaleingang für besondere Zwecke.
5.
6.
Spindel, mit dem Werkzeugkabel verbunden.
7.
EXT SEN: Anschluss für externen Sensor.
USB: PC, mit einem USB-Kabel verbunden.
8.
9.
RS232-C: Serielle Schnittstelle, für verschiedenes Zubehör.
Zubehör anschließen
Die interne 24 V Versorgung kann mit max. 700 mA belastet werden. Wenn die
Lasten insgesamt dazu tendieren, diesen Wert zu übersteigen, verwenden Sie ei-
ne externe +24 V Stromquelle.
Serielle Schnittstelle (RS232-C)
15-poliger D-Sub Buchsenstecker für die serielle Schnittstelle.
Verwenden Sie einen 15-poligen D-Sub Stiftstecker.
