MicroTorque Controller G4

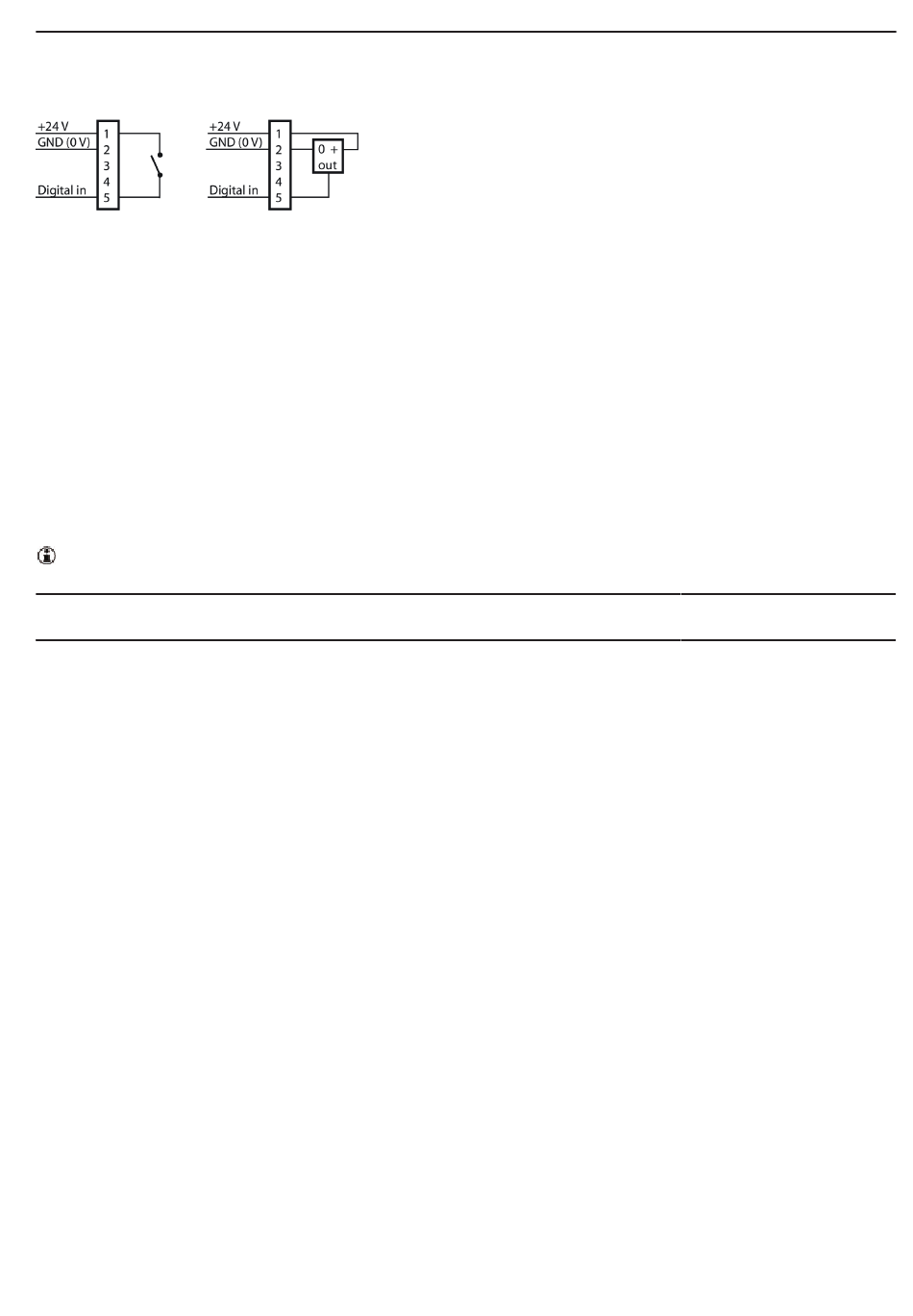

2 ワイヤスイッチ (リードスイッチ等) はピン 1 および 5 に接続され
ます。
PNP 出力のあるセンサはピン 1、2、5 に接続されます。
外部センサ (EXT SEN)
オプションの外部外部トルク/角度トランスデューサまたは力センサー/
長さゲージ用 6 ピンソケットコネクタアトラスコプコの装置のみを使
用してください。
設定可能デジタル入出力 (DIGITAL I/O)
設定可能信号用 26 極 D サブソケットコネクタ
26 極 D サブピンプラグを使用します。
電圧範囲
入力抵抗
出力抵抗
出力電流保護
最大電流を超えると、出力電圧はオフに切り替わります。出力をオ
フに切り替えてからもう一度オンにすることで解除できます。
ピン
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
I/O
B2 +24
OUT A
OUT B
DO00
DO01
DO02
DO03
DO04
DO05
DO06
DO07
DI00
DI01
DI02
DI03
DI04
DI05
DI06
DI07
© Atlas Copco Industrial Technique AB - 9836 620200 00
JA
11～30 VDC
>5 kΩ
23～35 Ω
電流保護で最大 120 mA ピーク/直流
説明
内部 24 V 電源
DO00～DO03の外部共通
ライン
DO04～DO07の外部共通
ライン
ビジー
OK
NOT OK
ジョイント未完了
真空
開始キー
ネジの取り外しキー
ボタンを押して開始
開始
リセット
ネジの取り外し
プログラム選択ビット
0
プログラム選択ビット
1
プログラム選択ビット
2
プログラム選択ビット
3
プログラム選択ビット
4
製品に関する指示
ネジのサイクルシーケ
ンス 有効
内部 24 V 電源
DO00～DO03の外部共通
ライン
DO04～DO07の外部共通
ライン
シーケンスビジー
シーケンスOK
シーケンスNOT OK
未使用
真空
ビジー
OK
NOT OK
シーケンス開始
エラー確認
ネジの取り外し
プログラムタイプ選択
ビット 0
プログラムタイプ選択
ビット 1
プログラムタイプ選択
ビット 2
未使用
シーケンスリセット
