Instruções para Produto
Instalação
Configuração básica
NOTA
Cada controlador é programado para operar em conjunto com uma determinada
ferramenta, ou seja, não é possível usar uma ferramenta com vários
controladores. Se a ferramenta for trocada, ela deverá ser ajustada e calibrada
em conjunto com o controlador.

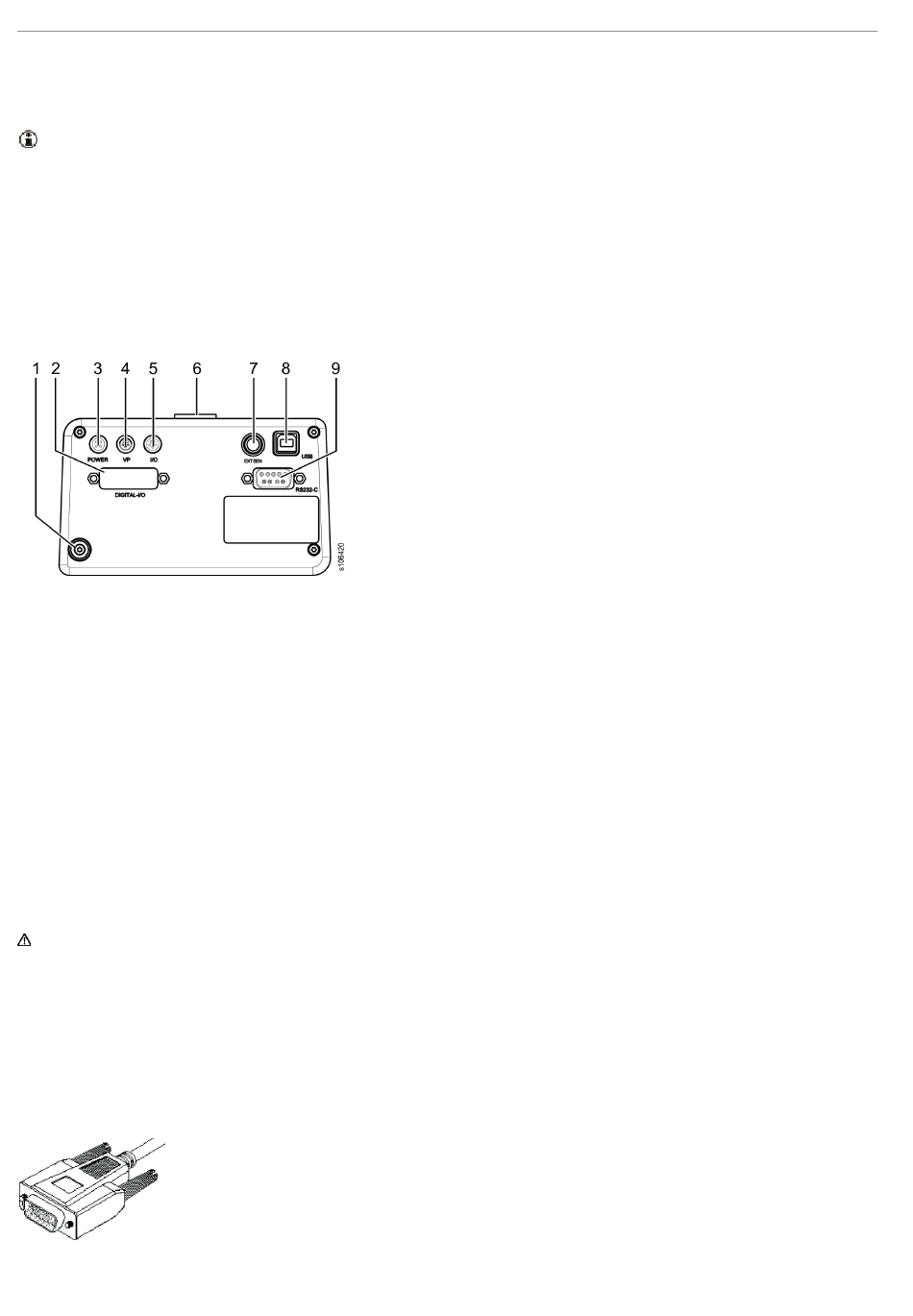

Conectores do controlador
OBSERVAÇÃO Solte sempre o conector USB antes de conectar ou desconectar
o plugue.
1. Conexão para a pulseira de proteção ESD.
2. DIGITAL I/O: Conexão para diversos acessórios.
POWER: A conexão de alimentação de energia. Use apenas com
3.
fornecimento de energia especificado da Atlas Copco.
VP: Conexão da bomba de aspiração.
4.
5. I/O: Entrada digital única com um propósito específico.
6. Eixo, conectado ao cabo de ferramenta.
EXT SEN: Conexão para sensor externo.
7.
8. USB: PC, conectado por um cabo USB.
RS232-C: Interface serial, para diversos acessórios.
9.
Conectando os acessórios
A alimentação interna de 24 V pode ser carregada com, no máximo, 700 mA.
Se a soma total das cargas tende a exceder este valor, use uma alimentação
externa de +24 V.
Interface serial (RS232-C)
Conector D-sub de 15 pinos para a interface serial.
Use um conector D-sub macho de 15 pinos.
