MicroTorque Controller G4

• Wielopunktowa komunikacja za pośrednictwem interfejsu USB, umożliwia-

jąca konfigurację parametrów, graficzny odczyt informacji oraz transmisję

danych procesowych

Dzięki wyżej wymienionym cechom system dokręcania nadaje się do stosowa-

nia szczególnie w przypadku prac montażowych charakteryzujących się wyso-

kimi wymaganiami i gwarantuje dokładnie regulowany moment dokręcania na-

wet w trudnych warunkach.

Instalacja

Podstawowa konfiguracja

UWAGA

Każdy sterownik został zaprogramowany do współpracy z konkretnym narzę-

dziem, tzn. używanie jednego narzędzia do współpracy z wieloma sterownika-

mi nie jest możliwe. W przypadku wymiany narzędzia należy je skonfigurować

i wykalibrować wraz ze sterownikiem.

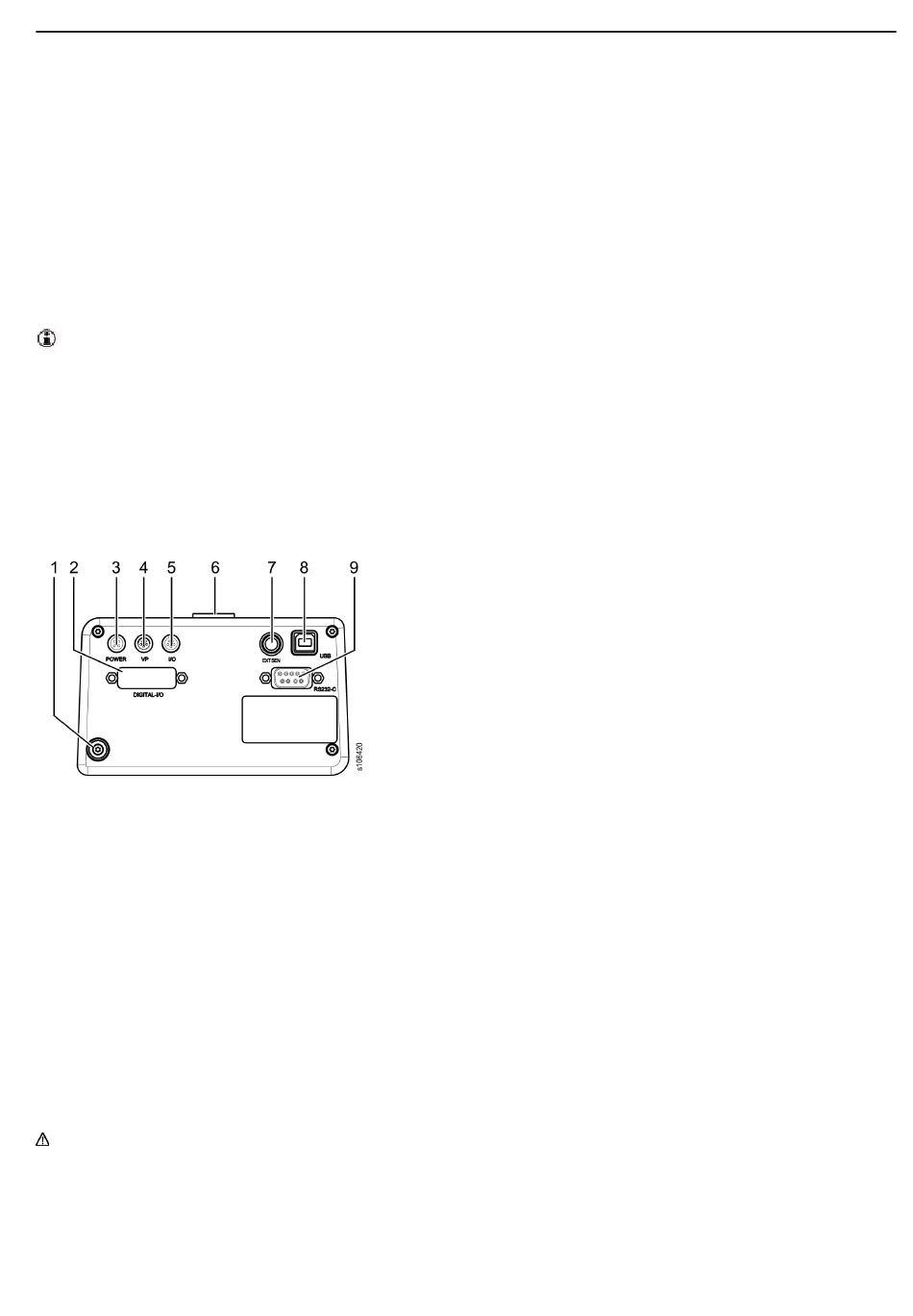

Złącza sterownika

UWAGA Przed podłączeniem lub odłączeniem wtyku zasilania należy zawsze

odłączyć złącze USB.

Złącze do podłączania antystatycznej opaski na nadgarstek

DIGITAL I/O: Cyfrowe złącze dla różnych akcesoriów.

POWER: Podłączenie zasilania. Stosować wyłącznie ze źródłami zasila-

nia określonymi przez firmę Atlas Copco.

VP: Złącze do podłączania pompy próżniowej.

I/O: Pojedyncze wejście cyfrowe do celów specjalnych.

Wrzeciono, podłączone przewodem narzędzia.

EXT SEN: Złącze czujnika zewnętrznego.

USB: komputer, podłączenie wykonywane kablem USB.

RS232-C: Złącze szeregowe, do podłączania różnych akcesoriów.

Podłączanie akcesoriów

Wewnętrzny zasilacz 24 V można obciążyć prądem o maksymalnej wartości

700 mA. Jeśli suma wszystkich obciążeń może przekroczyć tę wartość, należy

zastosować zewnętrzne źródło napięcia +24 V.
