MicroTorque Controller G4
Instalace
Základní nastavení
POZNÁMKA
Každá řídicí jednotka je programována k provozu s určitým nástrojem, tj. není
možné použít jeden nástroj s více řídicími jednotkami. Pokud musí být
provedena výměna, musí být nový nástroj nastaven a kalibrován společně s
řídicí jednotkou.

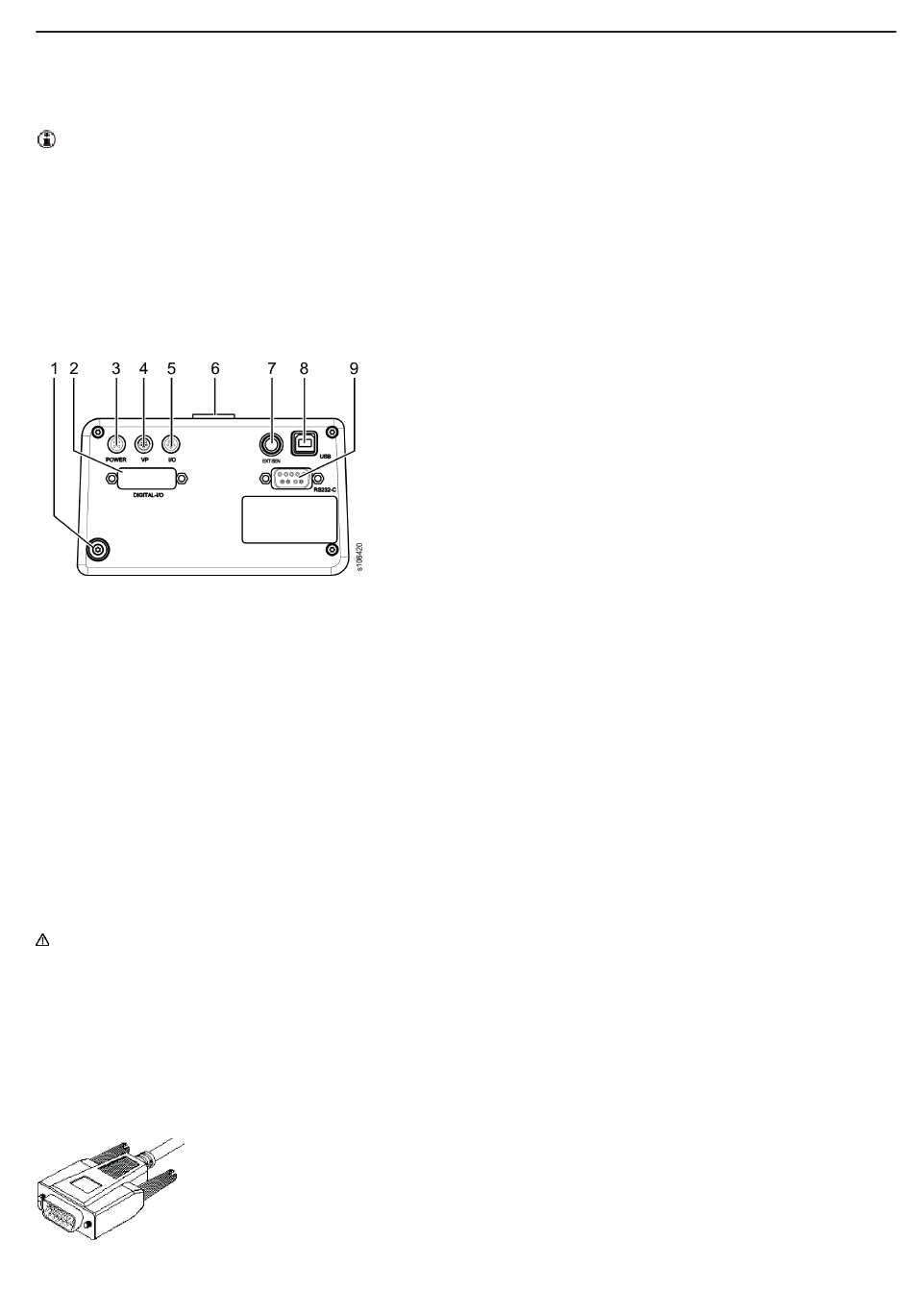

Konektory řídicí jednotky
UPOZORNĚNÍ Před připojením nebo odpojením zástrčky napájecího zdroje
vždy odpojte konektor USB.
1.
Připojení ochranného zápěstního pásku ESD.
2.
DIGITAL I/O: Připojení různého příslušenství.
POWER: Připojení napájení. Používejte pouze se specifikovanými
3.
napájecími zdroji Atlas Copco.
VP: Připojení podtlakového čerpadla.
4.
5.
I/O: Jednoduchý digitální vstup pro speciální účely.
6.
Vřeteno, připojené kabelem nástroje.
EXT SEN: Připojení externího čidla.
7.
8.
USB: PC, připojen pomocí kabelu USB.
RS232-C: Sériové rozhraní, pro různá příslušenství.
9.
Připojení příslušenství
Interní napájecí zdroj 24 V může být zatížen maximálním proudem 700 mA.
Pokud může souhrnná hodnota všech zatížení překročit tuto hodnotu – použijte
externí zdroj +24 V.
Sériové rozhraní (RS232-C)
15pólový objímkový konektor D-sub pro sériové rozhraní.
Použijte 15pólovou kolíkovou zástrčku D-sub.
CS
© Atlas Copco Industrial Technique AB - 9836 620200 00
Pokyny k používání výrobku
127
