Atlas Copco MicroTorque G4 Produktanweisungen Seite 67

MicroTorque Controller G4
COM0: Usada para processar documentação de dados se a comunicação USB
não estiver disponível.
Definições da porta COM: Transmissão de dados de 9.600, 8 Bits de dados, 1
Bit de parada, Sem bit adicional para detecção de erros de transmissão, Sem
aperto de mão.
Pino
8
5
7
COM1: Pode ser usado na comunicação com ToolsTalk MT para definição de
parâmetros e atualizações de firmware.
Pino
2
5
3
COM2: (Usado apenas para propósitos especiais.)
Pino
6
5
4

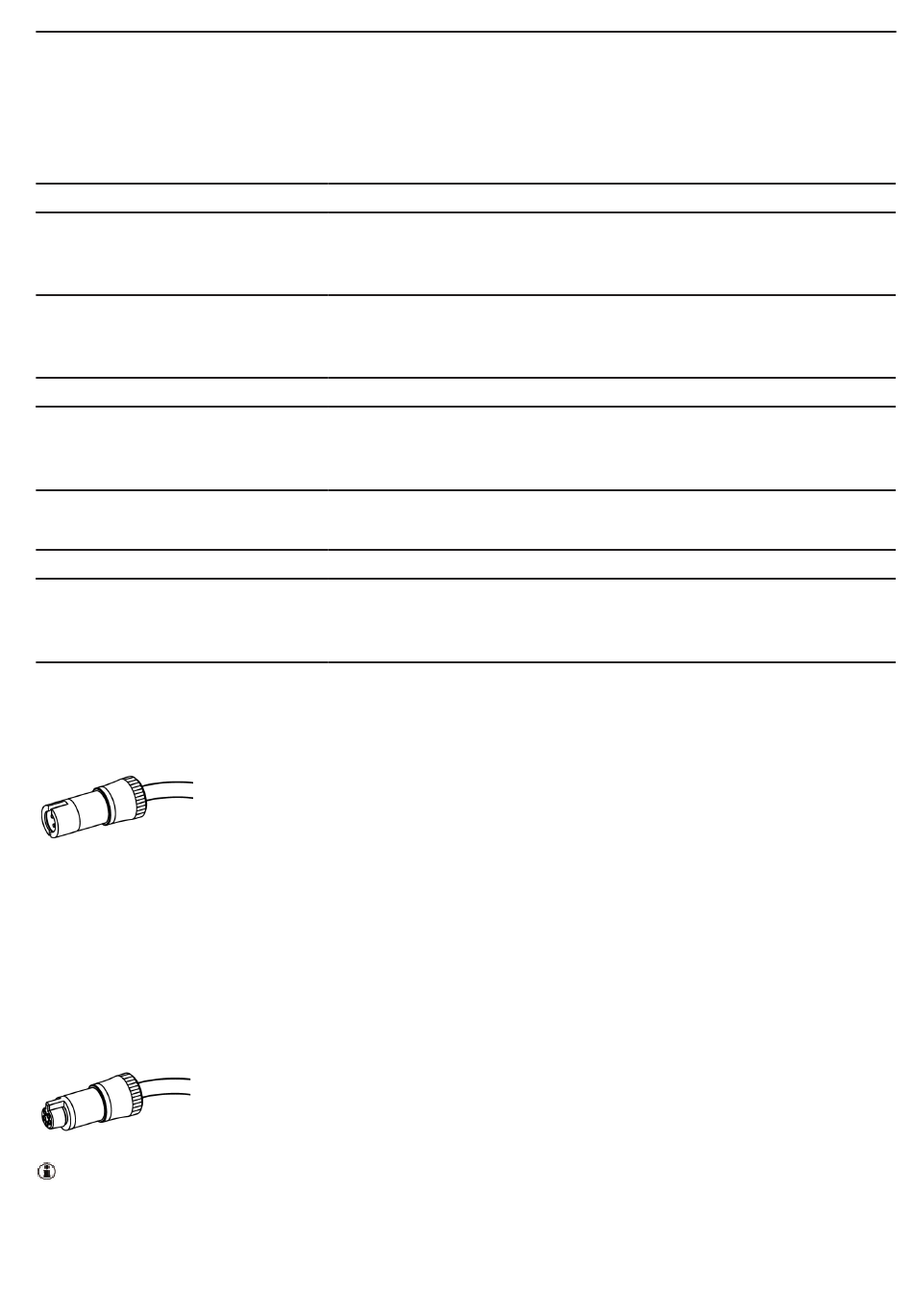

Saída de bomba de aspiração (VP)
Conector de 5 pinos para conexão com a bomba de Aspiração Atlas Copco
VPX6 (24 V, 600 mA).
Entrada digital (I/O)
Conector macho de 5 pinos, configurável, por ex. como entrada para controle
de profundidade ou interruptor do suporte do dispositivo. A entrada digital pode
ser usada ao programar uma etapa de Entrada ou Alinhamento. A entrada
digital é referido como IO DI12 no mapa de Estado de ES Digital no ToolsTalk.
Para mais informações na configuração da entrada, veja ToolsTalk MT -
Referência - Estado I/O.
Use um plugue de 5 pinos da Série Binder 719.
Esta entrada não é optoisolada.
Resistência de entrada
PT
Sinal
TxD
GND
RxD
Sinal
TxD
GND
RxD
Sinal
TxD
GND
RxD
10 kΩ
© Atlas Copco Industrial Technique AB - 9836 620200 00
Instruções para Produto
Descrição
Dados transmitidos
Dados do aterramento
Dados recebidos
Descrição
Dados transmitidos
Dados do aterramento
Dados recebidos
Descrição
Dados transmitidos
Dados do aterramento
Dados recebidos
67
