产品说明

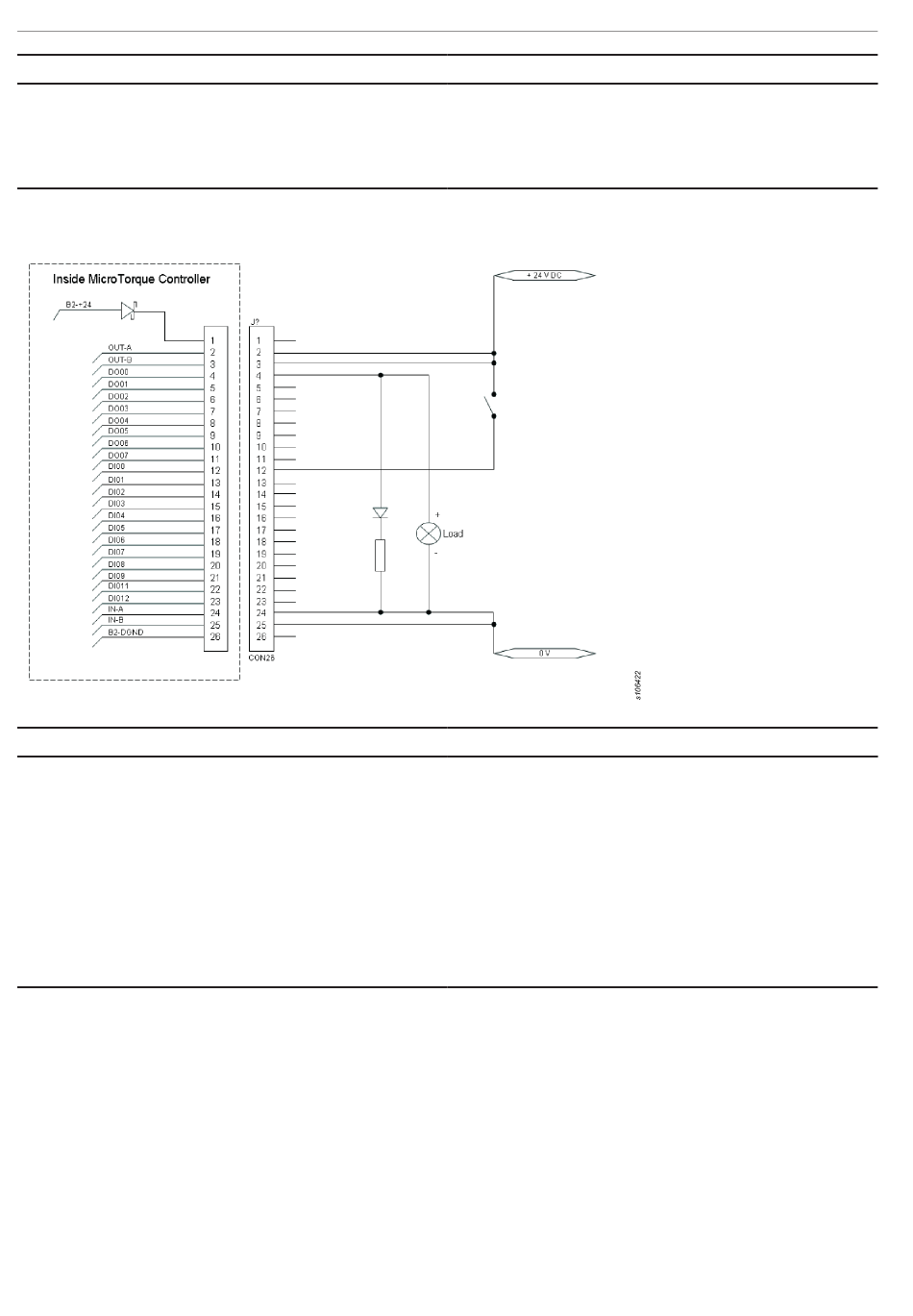

I/O
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
NPN 模式
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
PLC 通信
（针对正逻辑/PNP 进行说明。）
如果主轴已就绪，则 BUSY（忙碌）信号为 LOW（低）。START（启动）收
到正信号时，即开始螺钉拧紧周期，随后 BUSY（忙碌）信号变为
HIGH（高）。现在，START（启动）信号必须变为 LOW（低）以完成启动
握手。完成螺钉拧紧过程后，BUSY（忙碌）信号重新变为 LOW（低）。启
动之后，OK（正常）信号变为始终显示 LOW（低）。如果螺钉已正确拧
紧，此信号在 BUSY（忙碌）出现之前变为 HIGH（高），否则仍显示为
176
ZH
© Atlas Copco Industrial Technique AB - 9836 620200 00
说明
这些输入被施加到输入针脚的 +24 V 信号激活。
连接到 B2 DGND
或外部 0 V。
0 V 输出
说明
+24 V 输出
连接到 B2 DGND
或外部 0 V。
这些输出将连接到外部 0 V（激活时）。
这些输入被施加到输入针脚的 0 V 信号激活。
连接到 B2 +24
或外部 +24 V
（不得同时连接）
0 V 输出
MicroTorque Controller G4
