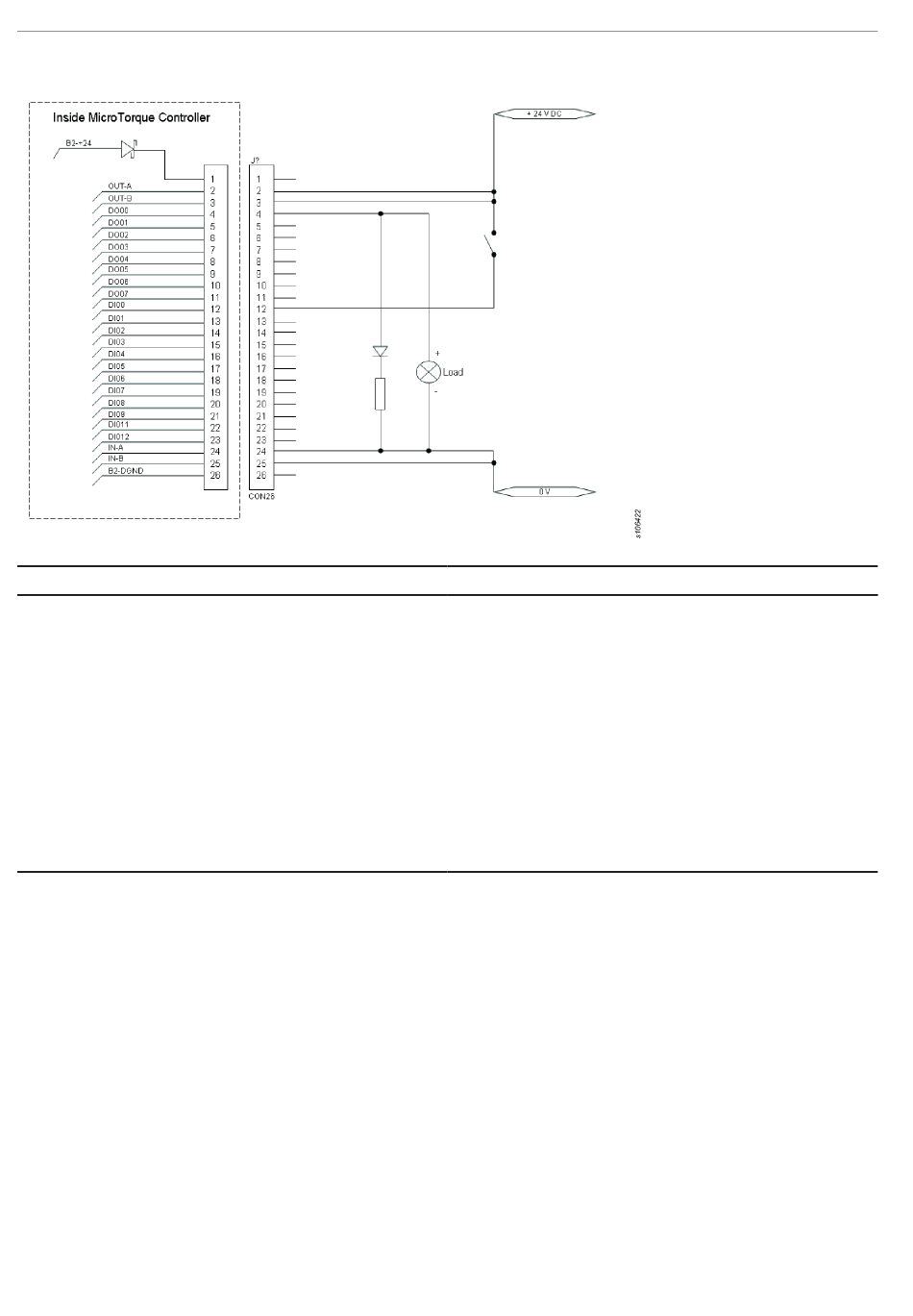

Produktanweisungen
NPN-Modus
E/A
INT -24V
EXT-AUS-COM0
EXT-AUS0...EXT- AUS3
EXT-EIN0...EXT- EIN3
EXT-EIN-COM0
DGND
SPS-Kommunikation
(Für positive Logik / PNP erklärt.)
Wenn die Spindel bereit ist, ist das BUSY-Signal NIEDRIG. Bei einem positi-
ven Signal beim START wird ein Verschraubungszyklus eingeleitet, und das
BUSY-Signal geht auf HOCH. Das START-Signal muss nun auf NIEDRIG ge-
hen, um den beginnenden Handshake abzuschließen. Nach Abschluss des Ver-
schraubungsprozesses geht das BUSY-Signal wieder auf NIEDRIG. Nach dem
Start geht das OK-Signal stets auf NIEDRIG. Es wechselt auf HOCH, bevor
BUSY auf niedrig geht, wenn die Schraube korrekt angezogen wurde; anderen-
falls verbleibt es auf NIEDRIG. Durch Anwenden des RESET-Signals oder
durch Drücken des Jog Dials an der Schraubersteuerung kann die Fehlermel-
dung quittiert werden. Mit RESET kann ein laufender Verschraubungsprozess
angehalten werden.
40
DE
Beschreibung
+24 V Ausgang
An B2 DGND
oder externe 0 V Versorgung anschließen.
Die Ausgänge werden bei einer Aktivierung an die
externe 0 V Versorgung angeschlossen.
Die Eingänge werden durch ein am Eingangsstift an-
gelegtes 0 V Signal aktiviert.
An B2 +24
oder externe +24 V Versorgung
(nicht gleichzeitig) anschließen
0 V Ausgang
© Atlas Copco Industrial Technique AB - 9836 620200 00
