Instrukcja obsługi

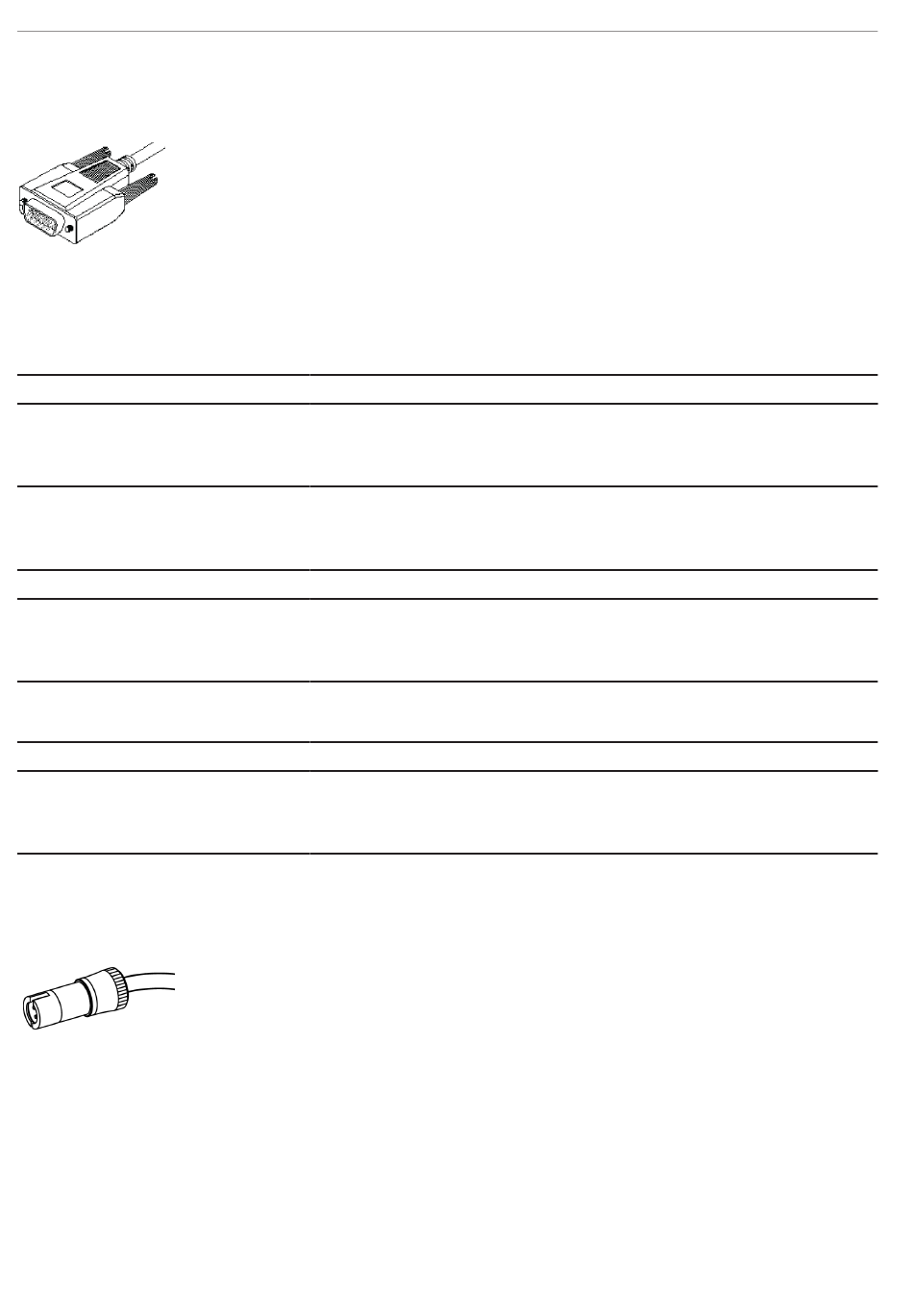

Złącze szeregowe (RS232-C)
15-biegunowe gniazdo wtykowe D-sub do złącza szeregowego.
Stosować 15-biegunową wtyczkę D-sub.
COM0: Port wykorzystywany na potrzeby dokumentacji danych pochodzących
z procesów, jeżeli port USB jest niedostępny.
Ustawienia portu COM: 9600 bodów, 8 bitów danych, 1 bit stopu, brak kontroli
parzystości, brak uzgadniania.
Styk
8
5
7
COM1: Ten port może być wykorzystywany z programem ToolsTalk MT na
potrzeby ustawiania parametrów i aktualizacji oprogramowania sprzętowego.
Styk
2
5
3
COM2: (Port wykorzystywany wyłącznie do celów specjalnych.)
Styk
6
5
4
Wyjście pompy próżniowej (VP)
5-biegunowe gniazdo wtykowe do podłączania pompy próżniowej VPX6 firmy
Atlas Copco (24 V, 600 mA).
Wejście cyfrowe (I/O)
5-biegunowe złącze kołkowe, konfigurowalne, np. jako wejście do regulacji
głębokości lub przełącznika uchwytu urządzenia. Gniazdo cyfrowe można wy-
korzystać podczas programowania wejścia lub etapu osiowania. W programie
ToolsTalk wejście cyfrowe jest określane jako IO DI12 w opcji stanu wejścia
cyfrowego.
W celu uzyskania informacji na temat konfiguracji wejścia, patrz ToolsTalk
MT — Objaśnienia — Stan wejścia/wyjścia.
112
PL
Sygnał
TxD
GND
RxD
Sygnał
TxD
GND
RxD
Sygnał
TxD
GND
RxD
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
Opis
Dane przekazywane
Uziemienie danych
Dane odbierane
Opis
Dane przekazywane
Uziemienie danych
Dane odbierane
Opis
Dane przekazywane
Uziemienie danych
Dane odbierane
