MicroTorque Controller G4
Połączenie interfejsowe może być wykonane w Tryb PNP (typ źródłowy,
logika dodatnia) lub w Tryb NPN (tryb wyjściowy, logika ujemna).
Tryby PNP i NPN można w razie potrzeby miksować ze sobą (np,. OUT-A
PNP i OUT-B NPN).
Jeśli wejście DISABLE ma stan wysoki, wszelkie próby uruchomienia
wrzeciona zostaną zablokowane. Dopóki na wyświetlaczu sterownika nie
pojawi się komunikat o błędzie, stan DISABLE będzie wyświetlany tak
długo, jak będzie aktywny.

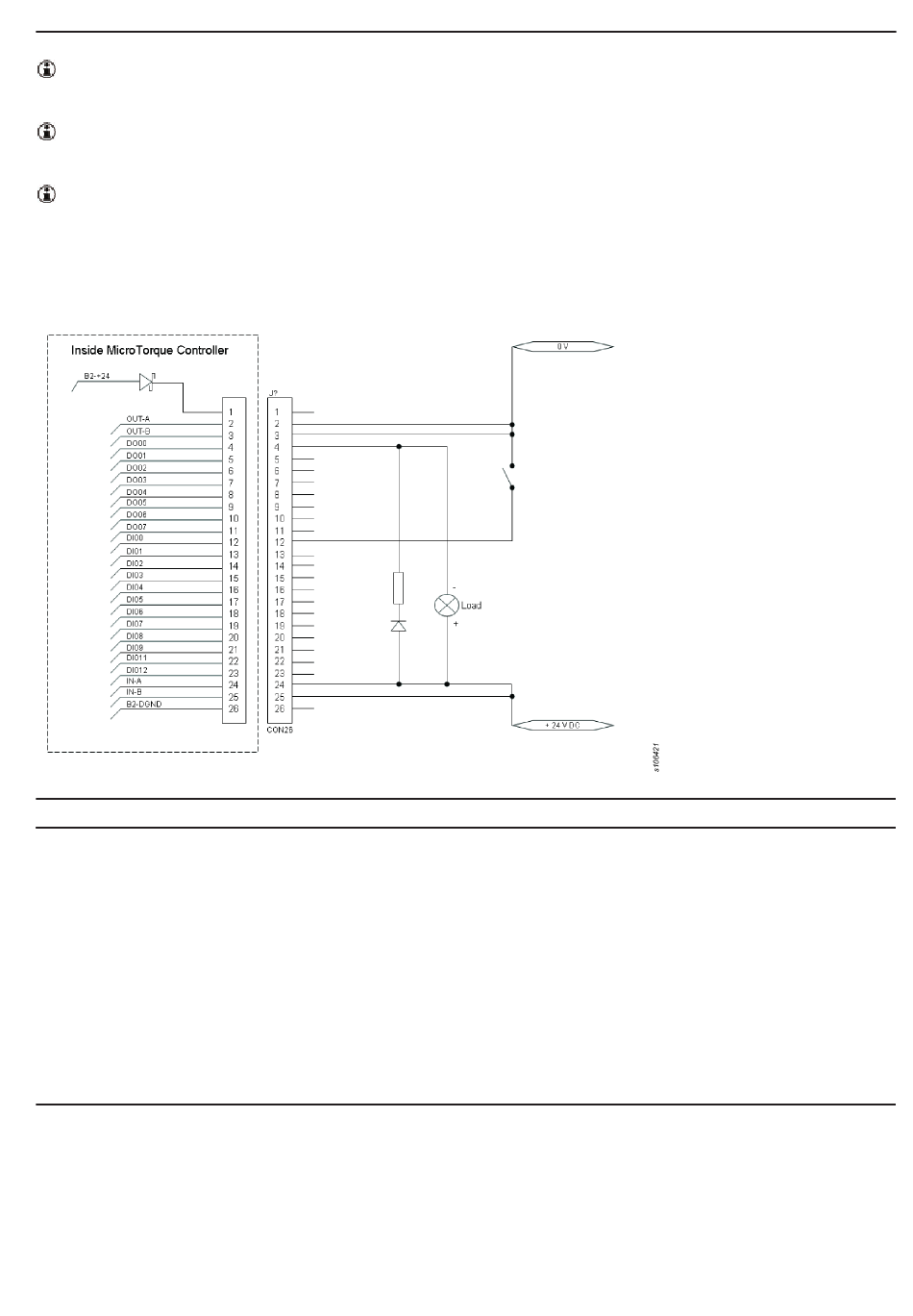

Tryb PNP
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
PL
Opis
Wyjście +24 V
Podłączyć do B2 +24
lub zewnętrznego napięcia +24 V
(nie równocześnie)
W przypadku uaktywnienia wyjścia zostaną podłą-
czone do zewnętrznego napięcia +24 V.
Wejścia zostaną uaktywnione przez sygnał +24 V
przyłożony do styku wejściowego.
Podłączyć do B2 DGND
lub zewnętrznego napięcia 0 V
Wyjście 0 V
© Atlas Copco Industrial Technique AB - 9836 620200 00
Instrukcja obsługi
115
