MicroTorque Controller G4
Installation
Installation de base
REMARQUE
Chaque contrôleur est programmé pour fonctionner avec un certain outil, c'est-
à-dire qu'il n'est pas possible d'utiliser un outil avec plusieurs contrôleurs. Si
l'outil doit être échangé, il doit être configuré et calibré avec le contrôleur.

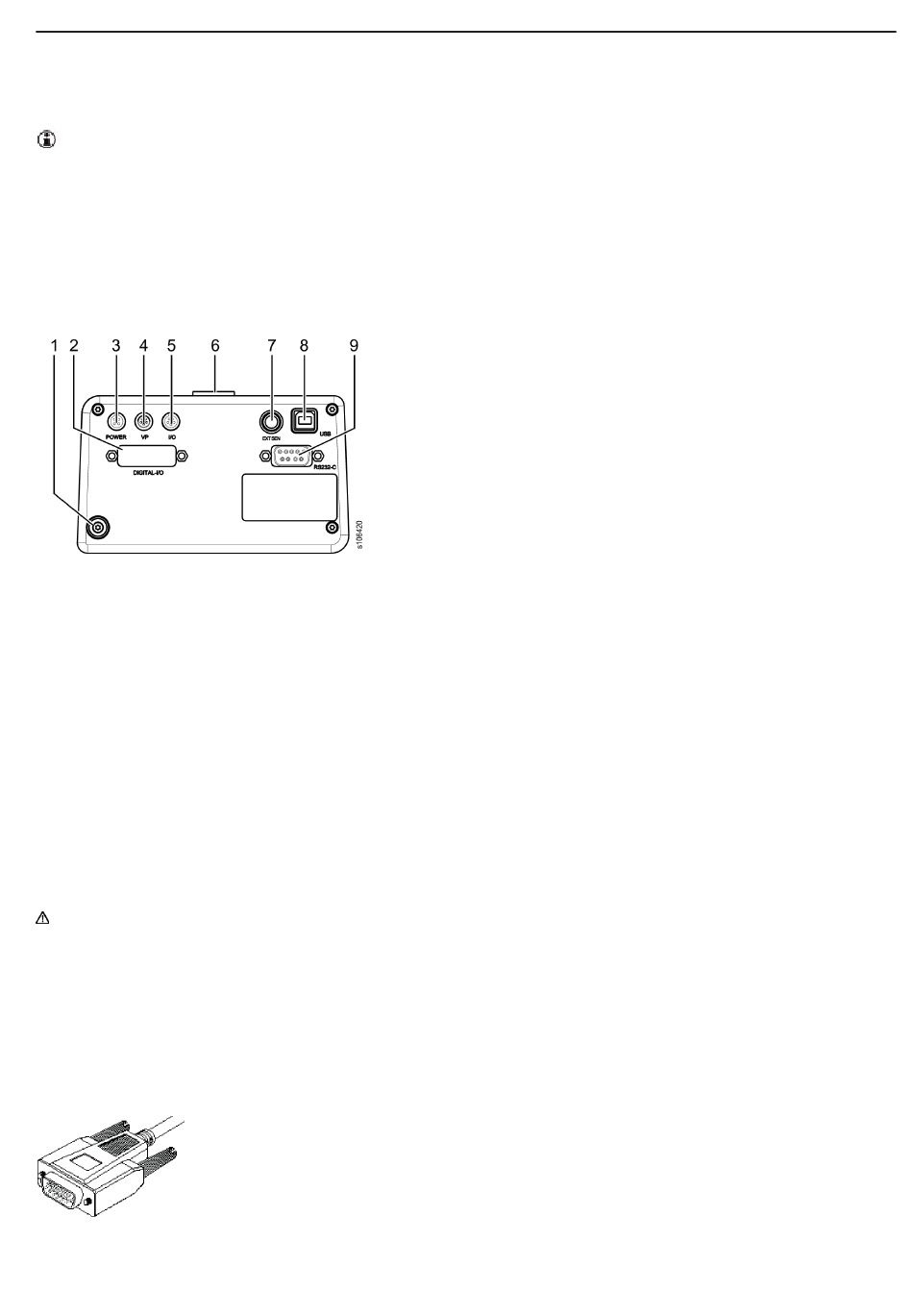

Connecteurs du contrôleur
AVIS Toujours débrancher le connecteur USB avant de brancher ou de débran-
cher la fiche d'alimentation électrique.
Connexion pour bracelet anti-statique.
1.
DIGITAL I/O: Connexion pour divers accessoires.
2.
3.
POWER: Connexion de l'alimentation électrique. À utiliser uniquement
avec l'alimentation spécifiée par Atlas Copco.
4.
VP: Connexion de la pompe à vide.
I/O: Entrée numérique unique à des fins spéciales.
5.
Broche, connectée par le câble d'outil.
6.
7.
EXT SEN: Connexion pour capteur externe.
USB: PC, connecté par câble USB.
8.
RS232-C: Interface série, pour divers accessoires.
9.
Accessoires de connexion
L'alimentation 24 V interne peut accepter une charge maximale de 700 mA. Si
la somme de toutes les charges risque de dépasser cette valeur, utiliser une
source +24 V externe.
Interface série (RS232-C)
Broche de connexion D-sub 15 pôles pour l'interface série.
Utiliser un connecteur D-sub 15 pôles.
FR
© Atlas Copco Industrial Technique AB - 9836 620200 00
Notice d'utilisation du produit
19
