Atlas Copco MicroTorque G4 Produktanweisungen Seite 172

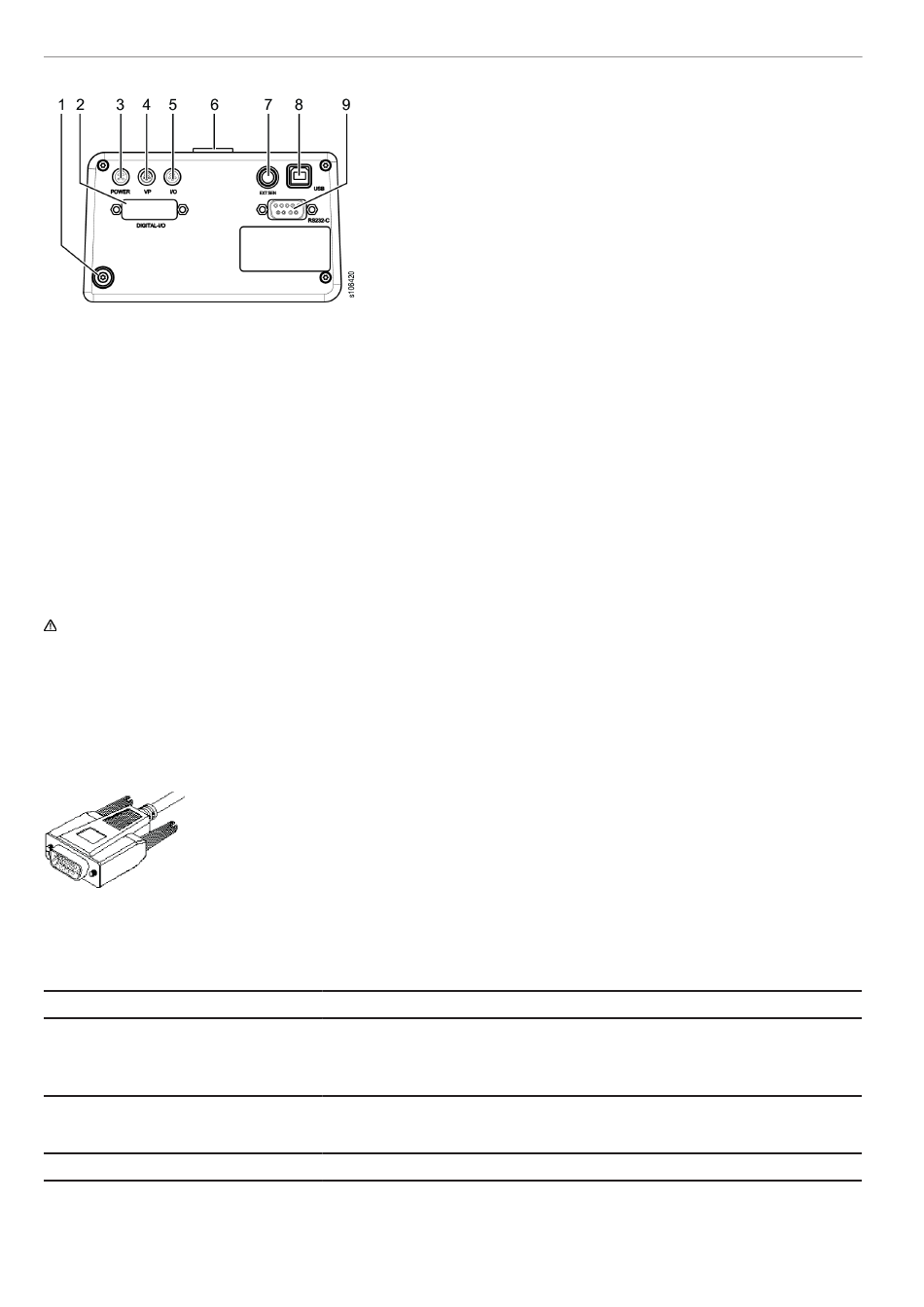

产品说明
ESD 保护腕带的接口。
1.
DIGITAL I/O：多种附件的接口。
2.
POWER：电源连接。只可使用指定的 Atlas Copco 电源。
3.
VP:真空泵接口。
4.
I/O：针对特殊目的的单数字信号输入。
5.
转轴，通过工具电缆连接。
6.
EXT SEN：外部传感器的接口。
7.
USB：PC，使用 USB 电缆连接。
8.
RS232-C：串行接口，用于多种附件。
9.
连接附件
可加载内部 24 V 电源，最大电流 700 mA。如果所有负载的和可能会超
过此值 - 请使用外部 +24 V 电源。
串行接口 (RS232-C)
串行接口的 15 针模拟插座。
使用 15 针模拟插头。
COM0：USB 通信不可用时，用于过程数据记录。
COM 端口设置：9600 波特、8 个数据位、1 个停止位、无极性、无握手
协议。
针脚
8
5
7
COM1：可用于为参数设置和固件升级而需要与 ToolsTalk MT 进行的通信
针脚
2
172
ZH
信号
TxD
GND
RxD
信号
TxD
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
说明
传输的数据
本地数据
收到的数据
说明
传输的数据
