Pokyny k používání výrobku

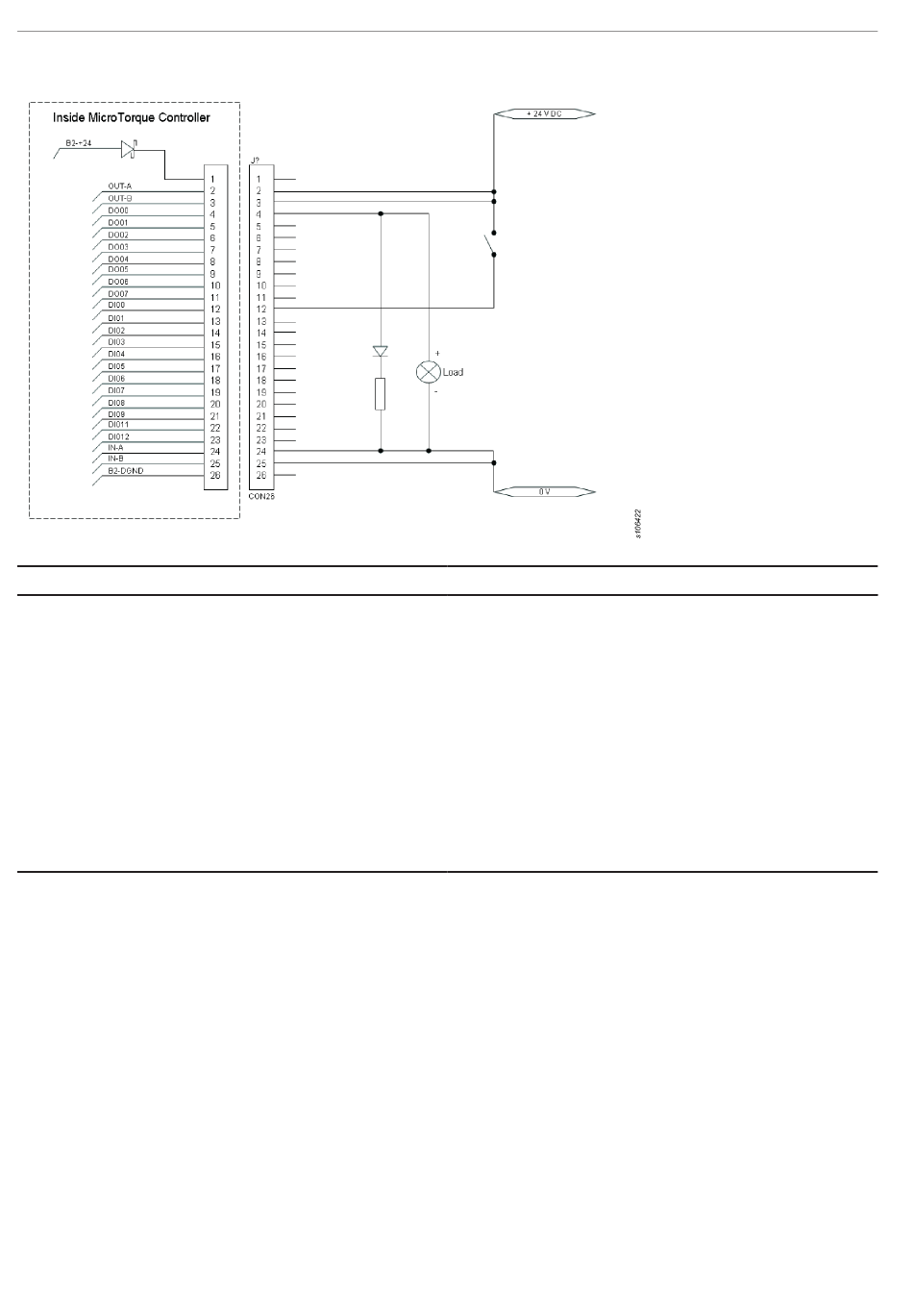

Režim NPN
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Komunikace PLC
(Vysvětleno pro pozitivní logiku / PNP.)
Pokud je vřeteno připraveno, je signál BUSY (ZANEPRÁZDNĚNO) ve stavu
LOW (NÍZKÝ). S pozitivním signálem START je spuštěn cyklus utažení
šroubu, poté se signál BUSY (ZANEPRÁZDNĚNO) přepne na stav HIGH
(VYSOKÝ). Nyní se signál START přepne na stav LOW (NÍZKÝ), aby se
dokončilo spouštěcí ověření typu „handshake". Po dokončení procesu utažení
se signál BUSY (ZANEPRÁZDNĚNO) opět přepne do stavu LOW (NÍZKÝ).
Po spuštění se signál OK rovněž přepne do stavu LOW (NÍZKÝ). Změní se na
stav HIGH (VYSOKÝ) předtím, než signál BUSY (ZANEPRÁZDNĚNO)
přejde do stavu LOW (NÍZKÝ) v případě správného utažení šroubu; v opačném
případě zůstane ve stavu LOW (NÍZKÝ). Chybové hlášení lze potvrdit
použitím signálu RESET nebo stisknutím otočného ovladače na řídicí jednotce
pohonu. Běžící proces utahování lze zastavit pomocí signálu RESET.
132
CS
Popis
Výstup +24 V
Připojte k B2 DGND
nebo externímu napětí 0 V.
Výstupy budou připojeny k externímu napětí 0 V při
jeho aktivaci.
Vstupy budou aktivovány signálem 0 V aplikovaným
na kolík vstupu.
Připojte k B2 +24
nebo externímu zdroji +24 V
(nikoliv ale současně)
Výstup 0 V
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
