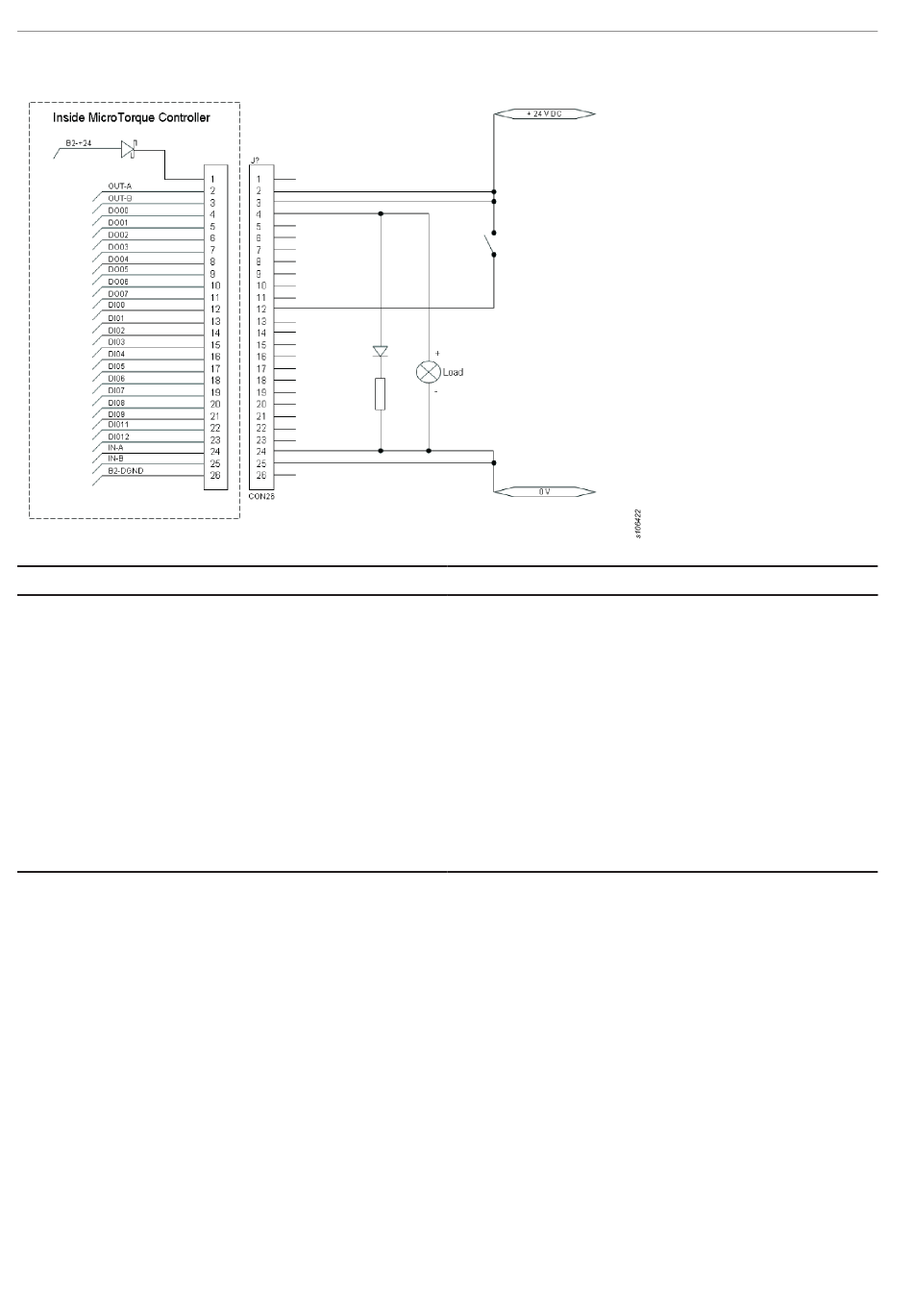

mod NPN
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Comunicare PLC
(Explicată pentru logica pozitivă / PNP).
Dacă axul este gata, semnalul BUSY (ocupat) este LOW (redus). Cu un semnal
pozitiv la START este iniţiat un ciclu de strângere, apoi semnalul BUSY
(ocupat) devine HIGH (ridicat). Pentru a încheia dialogul de confirmare de
pornire, semnalul START trebuie să devină LOW (redus). După ce procesul de
înşurubare s-a încheiat, semnalul BUSY devine LOW (redus) din nou. După
pornire, semnalul OK devine întotdeauna LOW (redus). Dacă şurubul a fost
strâns corect, semnalul OK trece pe HIGH (ridicat) înainte de scăderea
semnalului BUSY (ocupat), în caz contrar rămânând LOW (redus). Mesajul de
eroare poate fi confirmat prin aplicarea semnalului RESET (resetare) sau
apăsarea butonului rotativ de pe controler. Un proces de strângere aflat în
derulare poate fi oprit cu RESET (resetare).
162
RO
Descriere
Ieşire +24 V
Conectare la B2 DGND
sau 0 V extern.
Ieşirile vor fi conectate la peste 0 V extern când sunt
activate.
Ieşirile vor fi activate de un semnal de peste 0 V
aplicat pe pinul de intrare.
Conectare la B2 +24
sau extern +24 V
(nu simultan)
Ieşire 0 V
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
