제품 지침

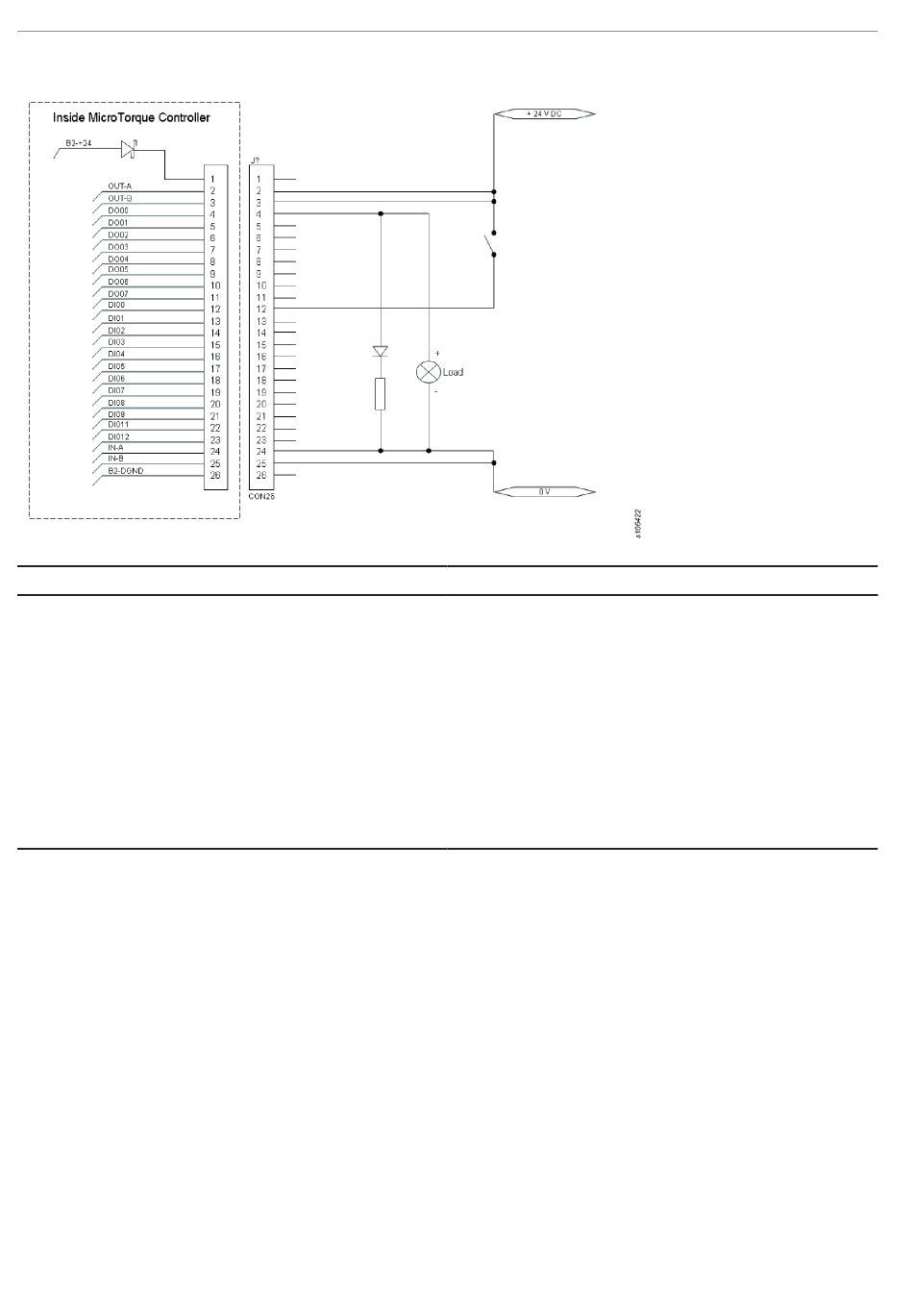

NPN 모드
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
PLC 통신
(정논리에 대한 설명 / PNP)
스핀들의 작동 준비가 완료되면 BUSY 신호는 LOW로 나타납니다.
START 상태에서 양성 신호(positive signal)가 표시된 가운데 나사 고정 주
기가 초기화 되면 BUSY 신호는 HIGH가 됩니다. 시작된 신호변경을 완료
하려면 START 신호가 LOW로 즉시 변경되어야 합니다. 나사 고정 프로세
스가 종료된 후 BUSY 신호는 다시 LOW로 변경됩니다. 시작 이후 OK 신
호는 항상 LOW가 됩니다. OK 신호는 나사를 제대로 조인 경우 BUSY 신
호가 중단되기 전에 HIGH로 변경되고 그렇지 않을 경우 LOW로 유지됩니
다. 오류 메시지는 RESET 신호를 적용하거나 드라이버 컨트롤러의 조그
다이얼을 누르면 확인할 수 있습니다. 진행 중인 고정 프로세스는 RESET
를 통해 정지될 수 있습니다.
OK와 NOT OK 신호는 서로 보완적입니다. 진공 출력은 연관된 나사 조임
단계에서 활성화로 설정된 경우 HIGH입니다.
204
KO
설명
+24V 출력
B2 DGND
또는 외부 0V에 연결합니다.
활성화된 경우 출력은 외부 0V에 연결됩니다.
입력은 입력 핀에 적용된 0V 신호에 의해 활성화
됩니다.
B2 +24
또는 외부 +24V
에 연결하되 동시에 연결하지는 않습니다.
0V 출력
© Atlas Copco Industrial Technique AB - 9836 620200 00
MicroTorque Controller G4
