10 Konfiguration und Parametrierung der Ein-/Ausgänge
10.1 Ein-/Ausgänge allgemein
90
ACHTUNG
•
Passen Sie bei jeder Veränderung der Konfiguration die Ein-
und Ausgänge im Programm an.
•
Bei einer Ungleichheit von Konfiguration und Programm
oder bei einem konfiguriertem aber nicht vorhandenem
Modul erfolgt kein Betriebsartwechsel in den Zustand RUN.
Eine Differenz zwischen der Konfiguration und der physikalischen Existenz
bzw. Nichtexistenz von Signalmodulen wird als „FehlerEreignis" im gepuf-
ferten Speicherbereich eingetragen. Der Browser-Befehl geterrorlist gibt die-
sen Fehler als „Allgemeiner IO-Access-Error" aus. Eine eindeutige Steck-
platzzuordnung ist dabei nicht möglich.
Die nachfolgenden Abbildungen zeigen die Veränderungen der Zuweisung
der Ein- und Ausgangsparameter beim Vertauschen oder Hinzufügen bzw.
Entfernen von Signalmodulen.

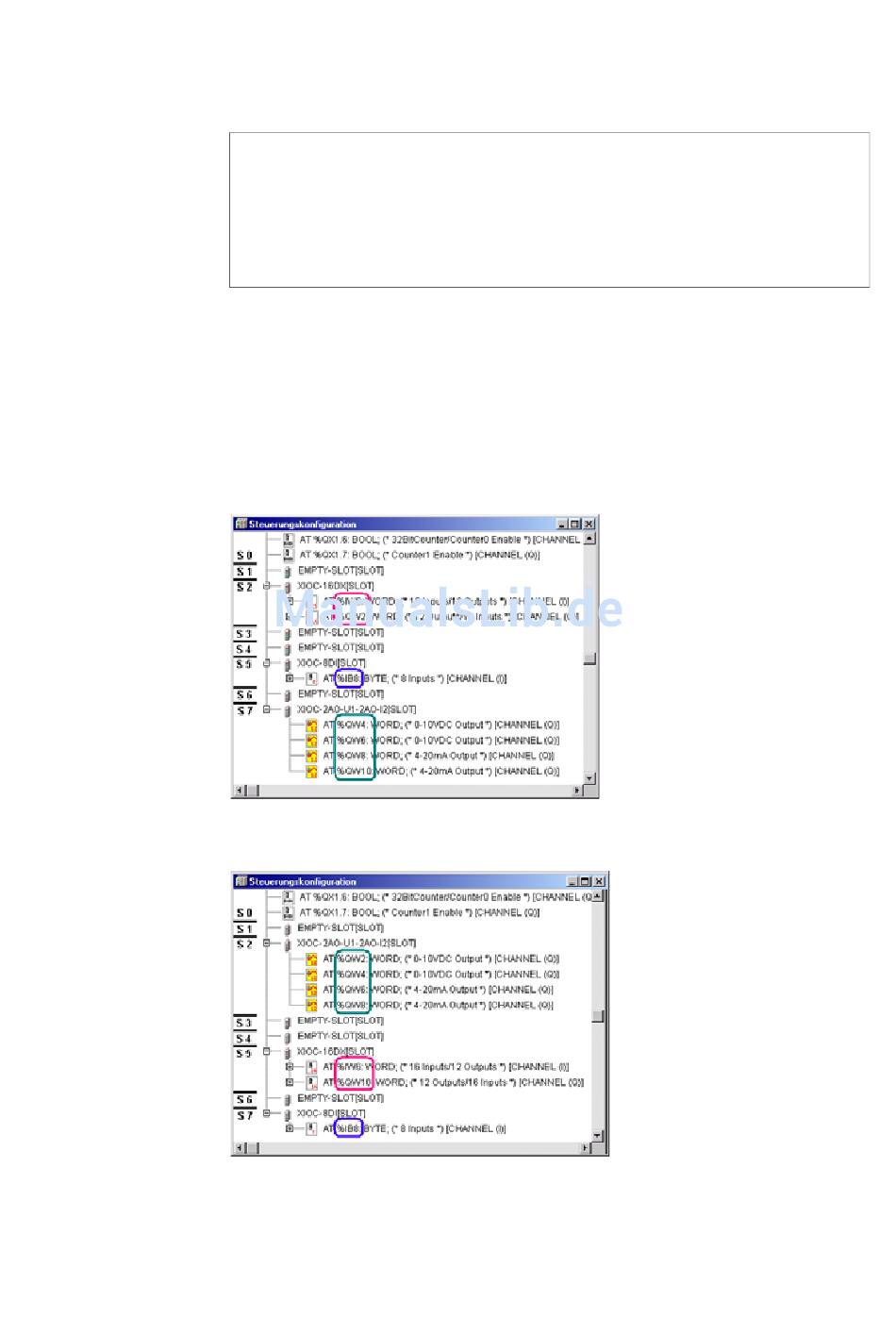

Abbildung 64: Aktuelle Konfiguration
S0, S1, ..., S7 = Steckplatz (Slot)-Nummer im Baugruppenträger
Abbildung 65: Konfigurationsänderung durch Vertauschen der Module
(S0, S1, ..., S7 = Steckplatz(Slot)-Nummer des Baugruppenträgers)
