10 Konfiguration und Parametrierung der Ein-/Ausgänge
10.3 Interruptverarbeitung
100

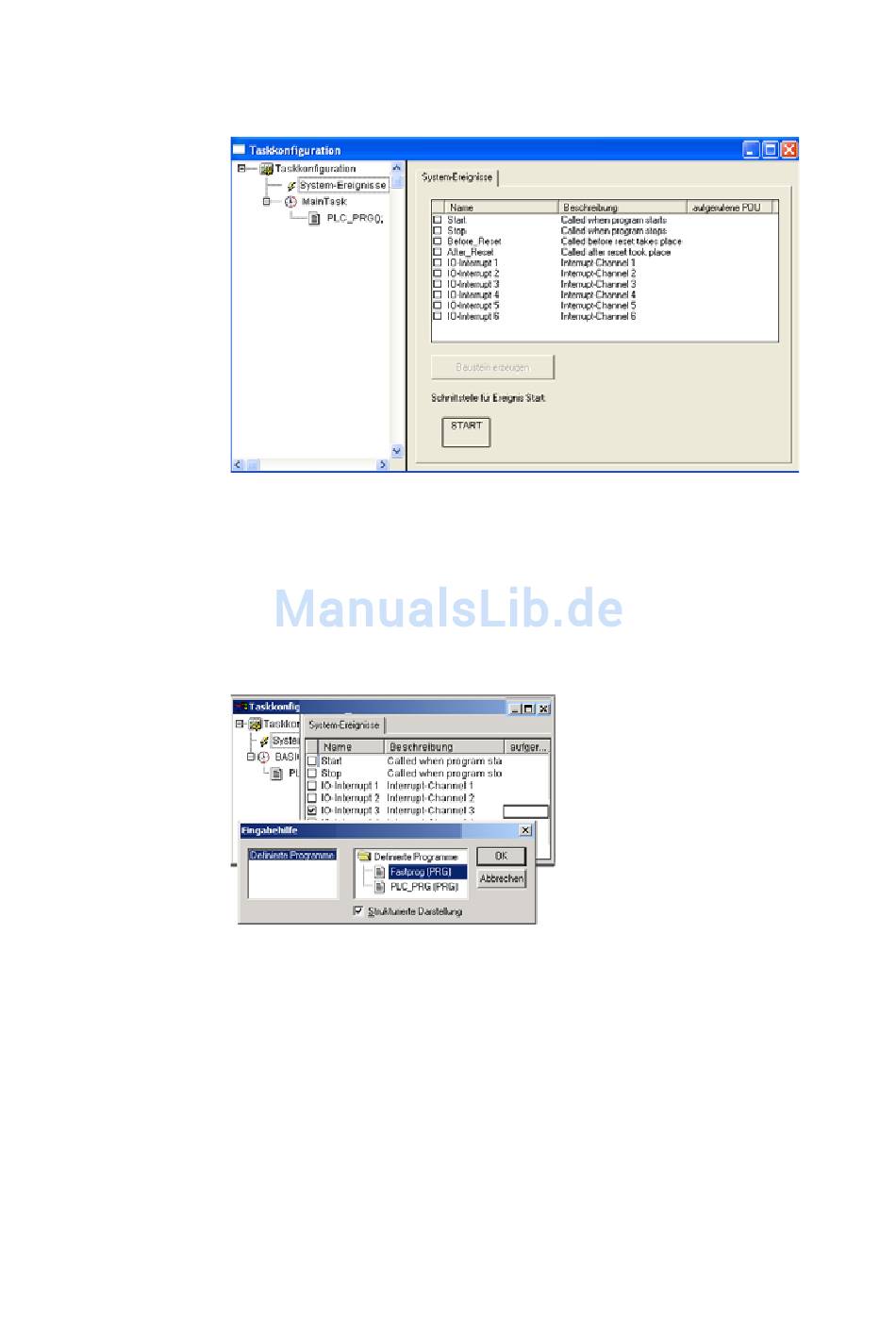

Abbildung 76: System-Ereignisse
▶
Geben Sie den IO-Interrupt 3 frei, indem Sie auf das Kästchen links
neben dem Namen „IO-Interrupt 3" klicken. Die Bestätigung wird durch
einen Haken dargestellt.
▶
Markieren Sie den Bereich von Spalte „ aufgerufene POU" und Zeile
„IO-Interrupt 3".
▶
Stellen Sie den Cursor auf den markierten Bereich und betätigen Sie die
Funktionstaste F2.
Abbildung 77: Zuweisung Interruptquelle ￫ POU
Das Fenster „Eingabehilfe" wird geöffnet, indem alle vordefinierten Pro-
gramme gelistet sind.
▶
Wählen Sie die POU „Fastprog" aus und bestätigen Sie mit „OK".
▶
Speichern Sie das Projekt. Sie können es nun testen.
Mit jeder steigenden Flanke am Eingang I0.5 wird die Variable „b" um eins
erhöht.
Modular PLC XC-CPU201-...(-XV), XC-CPU202-...-XV 06/14 MN05003001Z-DE www.eaton.eu
