6 Verbindungsaufbau PC – XC200
6.3 Verbindungsaufbau über Ethernet
6.3 Verbindungsaufbau über Ethernet
6.3.1 Kommunikationskanal und Adresse auswählen
74
Um mit der CPU kommunizieren zu können, müssen Sie die Kommunikati-
onsparameter des PC anpassen a Abschnitt „Kommunikationsparameter
des PC festlegen/ändern".
Nachdem Sie den PC mit der CPU durch ein Kabel verbunden haben, wählen
Sie in der Software CODESYS den Kommunikationskanal TCP/IP aus und
geben die IP-Adresse der CPU an. Die XC-CPU201 hat die Default-Adresse
192.168.119.200; die XC-CPU202 hat die Default-Adresse 192.168.119.202
Die Auswahl der Übertragungsgeschwindigkeit der Ethernet-Verbindung
erfolgt im Autosensing(detect)-Mode. Komponenten mit dieser Eigenschaft
erkennen automatisch, ob es sich um eine 10- oder eine 100-MBit-Verbin-
dung handelt.
▶
Rufen Sie das Menü ‹Online ￫ Kommunikationsparameter› auf.

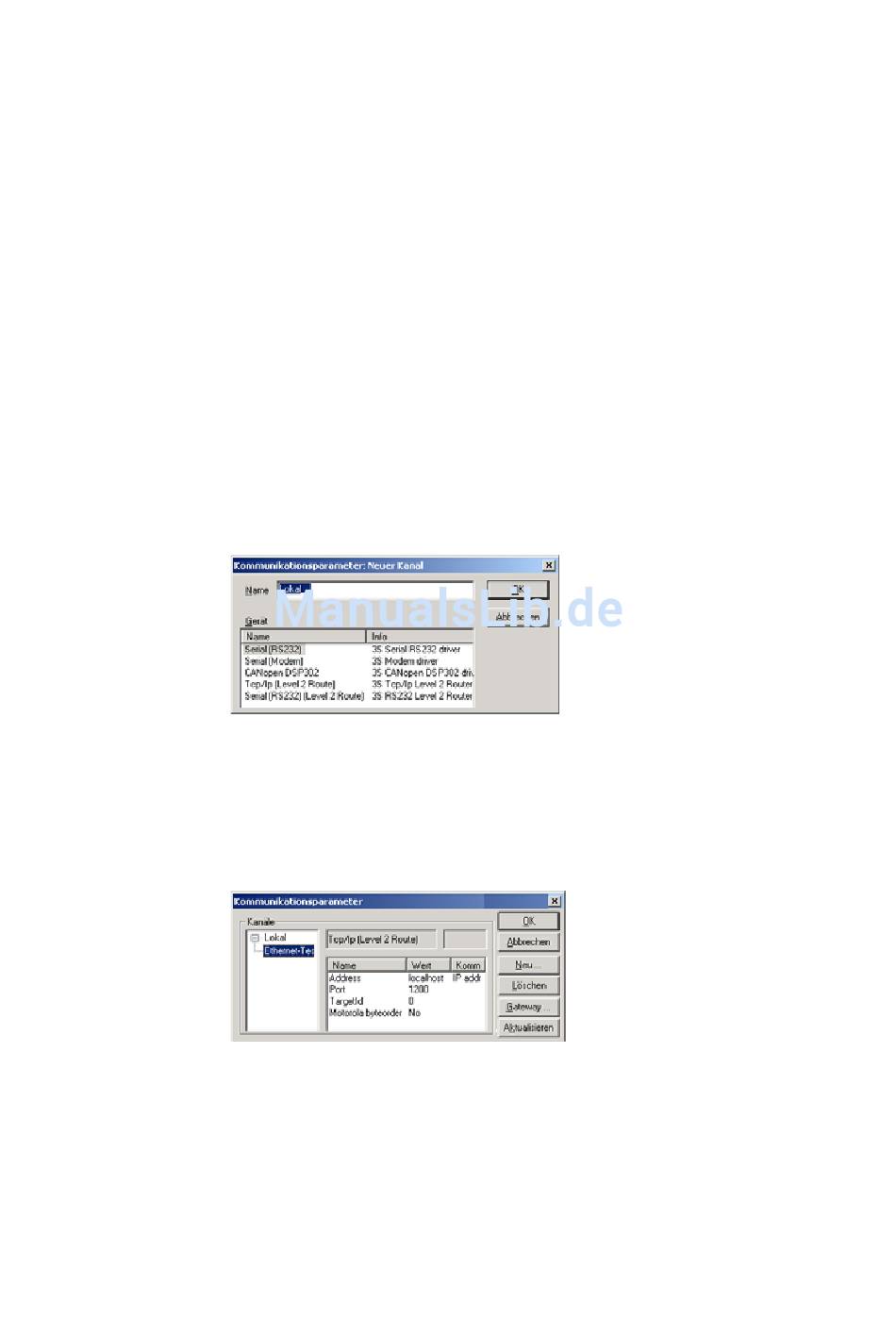

Abbildung 50: Kanalauswahl
▶
Betätigen Sie die Schaltfläche „Neu...".
▶
Wählen Sie aus der Übersicht den Kommunkationskanal TCP/IP (Level 2
Route) aus und ändern Sie den Namen „Lokal" beispielsweise in „Ether-
net-Test".
▶
Bestätigen Sie mit „OK".
Abbildung 51: IP-Adresse eingeben
▶
Führen Sie einen Doppelklick auf das Feld „localhost" aus und tragen
Sie die Default-Adresse 192.168.119.200 bzw. 192.168.119.202 ein.
▶
Bestätigen Sie Ihre Angaben, indem Sie zunächst auf ein beliebiges
anderes Feld und erst dann auf OK klicken.
Modular PLC XC-CPU201-...(-XV), XC-CPU202-...-XV 06/14 MN05003001Z-DE www.eaton.eu
