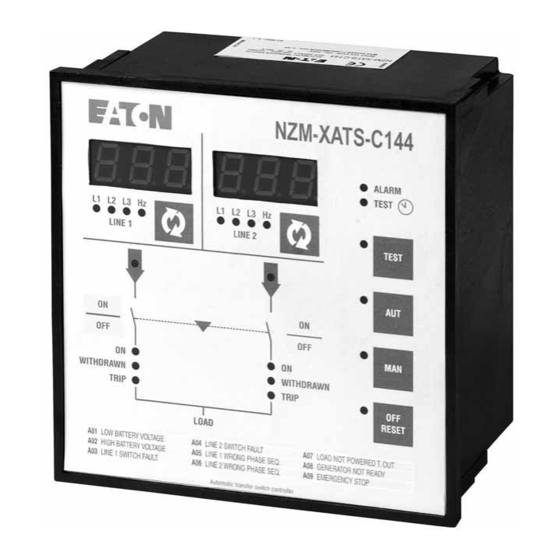

Eaton NZM-XATS-C144 Handbuch

Eaton NZM-XATS-C144 Handbuch

Netzumschalt-steuergerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Handbuch
03/12 MN01219005Z-DE
Netzumschalt-Steuergerät
NZM-XATS-C144

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eaton NZM-XATS-C144

Inhaltszusammenfassung für Eaton NZM-XATS-C144

  • Seite 1 Handbuch 03/12 MN01219005Z-DE Netzumschalt-Steuergerät NZM-XATS-C144...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Gefährliche Elektrische Spannung

    Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten • Bei 24-Volt-Versorgung ist auf eine sichere elektrische Trennung der Kleinspannung zu achten. Es dürfen nur • Gegen Wiedereinschalten sichern Netzgeräte verwendet werden, die die Forderungen der • Spannungsfreiheit feststellen IEC 60 364-4-41 bzw.

  • Seite 5: Inhaltsverzeichnis

    Anwendung-Netz/Netz ..............19 Anwendung-Generator/Generator..........20 EJP-Funktion (Effacement Jours Pointe)........20 Ansteuerungen................20 3.5.1 Ansteuerung der Schaltgeräte ............. 20 3.5.2 Ansteuerung von Leistungsschaltern mit Motorantrieb....21 3.5.3 Ansteuerung von motorisierten Umschaltgeräten ....... 22 3.5.4 Ansteuerung von Schützen ............22 Handbuch 03/12 MN01219005Z-DE www.eaton.com...
  • Seite 6 ..................41 Ansteuerung von motorisierten Umschaltern......42 Ansteuerung von Schützen............43 Netz-/Generator-Steuerung ............44 Netz-/Netz-Steuerung ohne Batteriestromversorgung....44 Steuerung der Versorgung mit zusätzlichem Unterspannungsrelais ..............45 Anschluss RS485-Schnittstelle ............ 46 Anhang..................47 Technische Daten ................ 47 Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 7: Zu Diesem Handbuch

    Die aktuelle Ausgabe dieses Handbuches finden Sie auch in weiteren Spra- chen im Internet: www.eaton.com/moeller/support 0.1 Zielgruppe Ein NZM-XATS-C144-Netzumschalt-Steuergerät darf nur von einer Elektro- fachkraft oder einer Person, die mit elektrotechnischer Installation vertraut ist, montiert und angeschlossen werden. 0.2 Haftungsausschluss Der Hersteller haftet bei unsachgemäßer Verwendung des Geräts nicht für...

  • Seite 8: Änderungsprotokoll

    Für eine gute Übersichtlichkeit finden Sie in der 1. Kopfzeile die Kapitelüber- schrift und in der 2. Kopfzeile den aktuellen Abschnitt. 0.4 Änderungsprotokoll Redaktions- Seite Stichwort geän- entfällt datum dert ✓ 02/12 ￫ Abbildung 10 ✓ 03/12 ￫ Abbildung 10 Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 9: Allgemein

    1 Allgemein 1.1 Beschreibung 1 Allgemein 1.1 Beschreibung Das NZM-XATS-C144 steuert zur Netzumschaltung verschiedene Schaltge- räte wie z. B. Leistungsschalter mit Motorantrieb, Umschaltgeräte mit Motorantrieb oder Schütze an. • Mikroprozessorgesteuertes automatisches Netzumschalt-Steuergerät • Zwei Messeingänge für dreiphasige und neutrale Spannungsmessung •...

  • Seite 10: Anmerkungen Zu Den Spannungsversorgungen

    Schaltplan ein. Achten Sie dabei besonders auf die Konfiguration der pro- grammierbaren Ein- und Ausgänge. 1.3.1 Anmerkungen zu den Spannungsversorgungen NZM-XATS-C144 verfügt über zwei Stromversorgungen, d. h. es kann mit Wechselspannung und Gleichspannung oder nur mit einer der beiden betrie- ben werden.
  • Seite 11 1 Allgemein 1.3 Installation N Z M -X A T S -C 1 4 4 0.5 Nm 8 mm 0.2 - 2.5 mm DIN 46228-4 Abbildung 2: Einbau Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 12: Funktionen

    In der Mitte des Bedienfelds befindet sich ein Blockschaltbild, das die Prä- senz der Energiequellen und den Status der Schaltgeräte zum Verbraucher zeigt. Die Schaltgeräte können über zwei Tasten (⑦ und ⑧) manuell betätigt wer- den. Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 13: Messauswahl

    Außenleiterspannung oder die erste Leiterspannung. Bei Alarmsignalen oder Meldungen wird der Alarmcode angezeigt, ￫ Abschnitt „2.6 Alarme“, Seite 15. Durch Drücken der Auswahltaste ① kann das Alarmsignal vorübergehend ausgeblendet und die Messdaten ange- zeigt werden. 2.3 Status-LED Handbuch 03/12 MN01219005Z-DE www.eaton.com...
  • Seite 14 ⑥ ⑤ Abbildung 5: Bedienfeld, LED Auf dem Bedienfeld befinden sich LED, die den Status von NZM-XATS-C144 und/oder der von ihm angesteuerten Schaltgeräte anzeigen. Die Bedeutungen der einzelnen LED sind in der folgenden Tabelle aufge- führt. Einige LED haben zwei Farben und je nach Farbe eine unterschiedliche Bedeutung.

  • Seite 15: Auswahl Der Betriebsart

    Fernsteuerung erteilte Befehle ausführt, unter anderem auch das Wech- seln der Betriebsart. 2.4.1 OFF-RESET-Modus In diesem Modus ist NZM-XATS-C144 deaktiviert und führt keine Aktionen aus. Alle Anzeigen, sowohl Messanzeigen als auch Status-LED, bleiben aktiv. Bei Impulsansteuerung der Umschaltgeräte im Modus OFF-RESET bleiben beide Steuerungen deaktiviert.

  • Seite 16: Aut-Modus

    Dabei werden sowohl das Einschalten des Generators, falls vorhanden, als auch die Vorlaufzeit des Generators und die Verzögerungszeit gesteuert. NZM-XATS-C144 kann so programmiert werden, dass es das Schaltgerät vor oder nach Verfügbarkeit des Ersatznetzes von der Hauptversorgung trennt. Wenn die Werte der Hauptversorgung wieder innerhalb der Grenzwerte lie- gen, schaltet NZM-XATS-C144 den Verbraucher wieder auf diese zurück und...

  • Seite 17: Automatischer Generator Test

    Im AUT-Modus kann ein einminütiger Spannungsausfall in der Haupteinspei- sung simuliert werden. NZM-XATS-C144 reagiert auf die gleiche Weise und in der gleichen Zeit wie für den normalen Automatikbetrieb festgelegt. Auf diese Weise kann der ordnungsgemäße Ablauf des Umschaltvorgangs überprüft werden.
  • Seite 18 Schwellenwerte verwendet. Ein Spannungsverhältnis (TV) kann eingestellt werden, wenn an die Span- nungseingänge NZM-XATS-C144 eine niedrigere als die tatsächliche Span- nung der Anlage angelegt wird. Auch in diesem Fall erfolgen Anzeige und Einstellung der Schwellenwerte bezogen auf die tatsächlichen Größen des Systems.

  • Seite 19: Alarme

    Beim Phasenausfall ist der Schwellenwert der gleiche wie bei der Minimal- spannung. 2.6 Alarme Wenn ein Alarm auftritt, zeigt NZM-XATS-C144 entweder einen Code (￫ Tabelle 1) auf dem Display an oder die Alarm-LED leuchtet auf. Bei nicht remanenten Alarmen erlischt die Anzeige automatisch, wenn die Bedingungen für den Alarm nicht mehr vorliegen.

  • Seite 20: Diagnosemeldungen

    Eingänge“, Seite 29) ausgelöst. Die Befehle zum Öffnen und Schließen des betroffenen Leistungsschalters werden deaktiviert. 2.7 Diagnosemeldungen Das Display des NZM-XATS-C144 zeigt Meldungen mit Hinweisen zur Aus- führung einer Funktion oder zu einer besonderen Situation an. Durch Drücken einer der Tasten zur Messauswahl wird die Diagnose- Anzeige kurzzeitig unterdrückt, um die Messung anzuzeigen.

  • Seite 21: Tastatursperre

    Automatic transfer switch controller ⑧ ⑦ Abbildung 6: Bedienfeld, Tastatur Die Tastatur des NZM-XATS-C144 kann über einen programmierbaren Ein- gang, Funktion LOC (￫ Seite 30) oder mit einer bestimmten Tastenkombi- nation gesperrt werden. Nach dem Sperren der Tastatur können nur Messungen angezeigt werden.

  • Seite 22: Fernsteuerung

    „UnL“ angezeigt. 2.9 Fernsteuerung Über die serielle Schnittstelle kann NZM-XATS-C144 mit einem PC verbun- den werden, um das Gerät aus der Ferne zu programmieren und zu steuern. Dazu wird die Software NZM-XATS-CSOFT oder eine SCADA-Software ver- wendet, die das Modbus-Protokoll unterstützt.

  • Seite 23: Anwendungen

    Generator läuft während der in P2.16 (￫ Seite 26) festgelegten Zeit zur Kühlung weiter. NZM-XATS-C144 sendet dem Generator einen Start/Stopp-Befehl über einen programmierbaren Ausgang und kann vom Generator über programmierbare Eingänge digitale Signale empfangen, die den Generatorstatus anzeigen (Generator bereit, bereit zur Verbraucheraufnahme usw.).

  • Seite 24: Anwendung-Generator/Generator

    Leistungsschalter mit Motorantrieb, Umschaltgeräte mit Motor- antrieb oder Schütze anzusteuern. Je nach dem in Kombination mit dem NZM-XATS-C144 verwendeten Schalt- geräte müssen der geeignete Schaltplan und die entsprechenden Konfigura- tion für die programmierbaren Ein- und Ausgänge verwendet werden.

  • Seite 25: Ansteuerung Von Leistungsschaltern Mit Motorantrieb

    3.5 Ansteuerungen Es ist jedoch möglich, auf die Verdrahtung zu verzichten und die program- mierbaren Eingänge für andere Funktionen zu verwenden. In diesem Fall reagiert NZM-XATS-C144 so, als ob das Schaltgerät den gesendeten Befehl sofort ausführen würde. ACHTUNG Werden die Rückmeldesignale nicht verwendet, gibt NZM- XATS-C144 beim Einschalten einen Öffnen-Befehl, um die...

  • Seite 26: Ansteuerung Von Motorisierten Umschaltgeräten

    Ausgänge“, Seite 31) und zwei programmierbare Eingänge (￫ Abschnitt „4.2.5 Menü P5 – Programmierbare Eingänge“, Seite 29) zur Rückmeldung des Status benötigt. In diesem Fall muss der Parameter P2.07 den Wert für Schütze enthalten (P2.07 = CNT, ￫ Seite 25). Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 27: Parameter-Setup

    ⑧ ⑦ Abbildung 7: Bedienfeld, Tasten Wenn sich NZM-XATS-C144 im OFF-RESET-Modus befindet, die Tasten ① und ⑥ gleichzeitig 5 s lang drücken Auf dem Display von LINE 1 wird der Code des ersten Parameters P1.01 angezeigt, d. h. Menü P1, Parameter 01.

  • Seite 28: Menü-Tabelle

    50 Hz Nennfrequenz, die als Referenz für die 50 Hz 60 Hz Frequenzschwellenwerte verwendet wird. P1.06 Nennspannung der Batterie Verwendet für die Batteriespannungs- 12 – 12 V alarme. 24 – 24 V 48 – 48 V Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 29: Menü P2 - Allgemeine Daten

    Schaltgeräten mit Motorantrieb muss die Zeit ausrei- chend lang eingestellt sein, um das vollständige Spannen der Federn zu ermöglichen. Diese Zeit wird auch berück- sichtigt, wenn sich NZM-XATS-C144 im Dauersignal- Modus befindet. Für NZM und IZM mindestens 3 s. P2.10 Zeit Schließ-Befehl...
  • Seite 30 P2.20 und P2.21. Hiedurch werden der globale Alarmaus- gang und Alarm LED ebenfalls verzögert. P2.23 Einstellung der Uhr beim OFF/On Legt fest, ob NZM-XATS-C144 beim Einschalten anzeigen Einschalten soll, dass die Kalenderuhr eingestellt werden muss, oder nicht (Meldung Set rtc). Wenn beim NZM-XATS-C144 die Kalenderuhr nicht einge- stellt wird, kehrt sie um Standardwert zurück.

  • Seite 31: Menü P3 - Spannungsüberwachung Netz 1

    (wenn werden kann. Normalerweise länger als P3.15, denn wenn Netz 2 verfügbar ist) der Verbraucher „versorgt“ ist, kann länger gewartet werden, bevor die zurückgekehrte Spannung als stabil betrachtet wird. 4.2.4 Menü P4 – Spannungsüberwachung Netz 2 Handbuch 03/12 MN01219005Z-DE www.eaton.com...
  • Seite 32 Verbraucher an Netz 2 angeschlossen werte (wenn Netz 1 verfügbar werden kann. Normalerweise länger als P4.15, denn wenn ist) der Verbraucher „versorgt“ ist, kann länger gewartet werden, bevor die zurückgekehrte Spannung als stabil betrachtet wird. Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 33: Menü P5 - Programmierbare Eingänge

    Eingang nicht benutzt FB.1 Schaltgerät Netz 1 geschlossen (Rückmeldung 1) Hilfskontakt, der dem NZM-XATS-C144 angibt, ob das Schaltgerät von Netz 1 geöffnet/geschlossen ist. Wenn dieses Signal nicht angeschlossen wird, wird der Status des Schaltgeräts vom NZM-XATS-C144 anhand des Status der Steuerausgänge festgelegt.
  • Seite 34 Fernsteuerung sperren (Lock remote control) Wenn dieser Kontakt geschlossen ist, wird der Schreibzugriff über serielle Schnittstellen gesperrt. S.by Stand-by Wenn dieser Kontakt aktiviert ist, bewirkt er das Öffnen der Umschaltgeräte und danach das Abschalten aller etwaigen Generatoren. Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 35: Menü P6 - Programmierbare Ausgänge

    Start/Stopp-Steuerung für den an Netz 2 angeschlossenen Generator. Wenn dieser Kontakt geschlossen ist, gibt er den Befehl zum Ausschalten des Generators. Wird bei Netz/Generator- und bei Generator/Generator-Anwendung verwendet. NZM-XATS-C144 bereit (Ready) Zeigt an, dass das Gerät sich im Automatik-Modus befindet, dass keine Alarme anstehen und dass es betriebsbereit ist.

  • Seite 36: Menü P7 - Kommunikationsanschluss

    P7.06 Baudrate RS485 2400 9600 baud 4800 9600 19200 38400 P7.07 Protokoll RS485 Rtu – rtu ASC – ASCII Mod – ASCII + Modem P7.08 Parität RS485 Non – keine Odd – Ungleich EvE – Gleich Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 37: Menü P8 - Automatischer Generator Test

    Legt die Dauer des automatischen Tests in Minuten fest. 10 min P8.13 Lastumschaltung OFF/ON Legt fest, ob für den automatischen Test nur der Generator gestartet wird oder ob auch der Verbraucher auf diesen Generator umgeschaltet werden muss (On). Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 38: Einstellen Der Kalenderuhr (Rtc)

    ⑧ ⑦ Abbildung 8: Bedienfeld, Tasten Wenn sich NZM-XATS-C144 in der Betriebsart OFF-RESET befindet, die Tas- ten ② und ⑥ gleichzeitig 5 Sekunden lang drücken. Mit den Tasten ① und ⑧ bewegen Sie sich zwischen den Parametern der Uhr vor und zurück.

  • Seite 39: Anzeige Von Statistischen Daten

    4 Parameter-Setup 4.2 Menü-Tabelle 4.2.10 Anzeige von Statistischen Daten NZM-XATS-C144 zeichnet eine Reihe von statistischen Daten auf (Betriebs- zeiten, Schaltzähler usw.), die in einem nicht flüchtigen Speicher gespeichert werden, auch wenn das Gerät abgeschaltet wird. Zum Zugreifen auf die statistischen Daten die Tasten ① und ② gleichzeitig 5 Sekunde lang drücken, gleich in welcher Betriebsart.
  • Seite 40 (Schließen) Schaltgerät Netz 2 in der manuellen Betriebsart C.L1 Fau Anzahl der fehlgeschlagenen Vorgänge Schaltgerät Netz 1 (Alarm A03) C. L2 FAu Anzahl der fehlgeschlagenen Vorgänge Schaltgerät Netz 2 (Alarm A04) C.On OFF Gesamtzahl der Aktivierungs-/Deaktivierungszyklen des NZM-XATS-C144 Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 41: Schaltpläne

    2.1 und 2.3: Programmierbare Ausgänge (vorbelegt zum Schalten für Netz 2) 3.1 bis 3.8: Programmierbare Ausgänge 4.1 bis 4.8: Programmierbare Eingänge 5.1 bis 5.3: Gleichstromversorgung 6.1 bis 6.4: RS485-Schnittstelle 7.1 bis 7.3: Wechselstromversorgung 8.1 bis 8.4: Messeingänge Netz 1 9.1 bis 9.4: Messeingänge Netz 2 Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 42: Ansteuerung Von Leistungsschaltern Mit Motorantrieb

    5 Schaltpläne 5.2 Ansteuerung von Leistungsschaltern mit Motorantrieb 5.2 Ansteuerung von Leistungsschaltern mit Motorantrieb 5.2.1 Ansteuerung von NZM-Leistungsschaltern mit NZM…-XR…-Motorantrieb NZM-XATS-C144 von Batterie versorgt. LINE 1 LINE 2 RS232 SG 6.1 B 6.2 NZM-XATS-C144 RS485 A 6.3 TR 6.4 K1 K1...

  • Seite 43: Ansteuerung Von Izmx16-Leistungsschaltern Mit Motorantrieb

    5 Schaltpläne 5.2 Ansteuerung von Leistungsschaltern mit Motorantrieb 5.2.2 Ansteuerung von IZMX16-Leistungsschaltern mit Motorantrieb NZM-XATS-C144 von Batterie versorgt. LINE 1 LINE 2 RS232 SG 6.1 B 6.2 NZM-XATS-C144 RS485 A 6.3 TR 6.4 K1 K1 DIGITAL INPUTS SUPPLY N OUT L...

  • Seite 44: Ansteuerung Von Izmx40-Leistungsschaltern Mit Motorantrieb

    5 Schaltpläne 5.2 Ansteuerung von Leistungsschaltern mit Motorantrieb 5.2.3 Ansteuerung von IZMX40-Leistungsschaltern mit Motorantrieb NZM-XATS-C144 von Batterie versorgt. LINE 1 LINE 2 RS232 SG 6.1 B 6.2 NZM-XATS-C144 RS485 A 6.3 TR 6.4 K1 K1 DIGITAL INPUTS SUPPLY N OUT L...

  • Seite 45: Ansteuerung Von Leistungsschaltern Mit Motorantrieb, Allgemein

    DIGITAL INPUTS SUPPLY N OUT L L2 L3 N LOAD WITHDRAWN WITHDRAWN Abbildung 13: Ansteuerung von Leistungsschaltern mit Motorantrieb – NZM-XATS-C144 von Batterie versorgt Leistungsschalter Hauptnetz Leistungsschalter Ersatznetz QF1, QF2: Leitungssicherung K1, K2: Schütze schalten Versorgung zwischen Haupt- und Ersatznetz Tabelle 7: Wert der Parameter für den abgebildeten Schaltplan...

  • Seite 46: Ansteuerung Von Motorisierten Umschaltern

    K1 K1 DIGITAL INPUTS SUPPLY N OUT L L2 L3 N LOAD Abbildung 14: Ansteuerung von motorisierten Umschaltern – NZM-XATS-C144 von Batterie versorgt Q1, Q2: Umschalter QF1, QF2: Leitungssicherung K1, K2: Schütze schalten Versorgung zwischen Haupt- und Ersatznetz Tabelle 8: Werte der Parameter für den abgebildeten Schaltplan...

  • Seite 47: Ansteuerung Von Schützen

    TR 6.4 K1 K1 DIGITAL INPUTS SUPPLY L2 L3 N LOAD Abbildung 15: Ansteuerung von Schützen – NZM-XATS-C144 von Batterie versorgt Q1, Q2: Schütze QF1, QF2: Leitungssicherung K1, K2: Schütze schalten Versorgung zwischen Haupt- und Ersatznetz Tabelle 9: Werte der Parameter für den abgebildeten Schaltplan...

  • Seite 48: Netz-/Generator-Steuerung

    ￫ Abschnitt „4.2.6 Menü P6 – Programmierbare Ausgänge“, Seite 31) muss mit der Funktion L1.S programmiert werden. Einen programmierbaren Ausgang mit GC.2 so einstellen, dass der Genera- tor startet, wenn NZM-XATS-C144 stromlos ist, ￫ Abschnitt „4.2.6 Menü P6 – Programmierbare Ausgänge“, Seite 31. 5.6 Netz-/Netz-Steuerung ohne Batteriestromversorgung Steuerung der Hilfsspannung mit NZM-XATS-C144 und optionalem DC-Netz- teil, wenn eine Batteriestromversorgung nicht verfügbar ist.

  • Seite 49: Steuerung Der Versorgung Mit Zusätzlichem Unterspannungsrelais

    5.7 Steuerung der Versorgung mit zusätzlichem Unterspannungsrelais 5.7 Steuerung der Versorgung mit zusätzlichem Unterspannungsrelais LINE 1 LINE 2 Abbildung 18: Steuerung der Versorgung mit zusätzlichem Unterspannungsrelais K1, K2: Schütze schalten Versorgung zwischen Haupt- und Ersatznetz Unterspannungsrelais Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 50: Anschluss Rs485-Schnittstelle

    EIA-232 RS485 RS485 ③ ③ = 1200 m Abbildung 19: Anschluss RS485-Schnittstelle a NZM-XATS-C144 Nummer n, maximal 30 b NZM-XATS-C144 Nummer 1 c Verbindungskabel „Twisted Pair“, maximal 1200 m lang d Steuernde Einheit, z. B. Computer Handbuch 03/12 MN01219005Z-DE www.eaton.com...

  • Seite 51: Anhang

    ! 5,3 (typisch 4,3 V) Verzögerung Eingangssignal ! 50 ms Relais-Ausgänge Klemmen 1.1-1.2 und 2.1-2.2 Kontaktart 1 Schließer Bemessungsstrom bei 250 V~ 12 A Bemessungskontaktstrom 16 A in AC1 250 V Maximaler Strom an Klemme 1.2 und 12 A Handbuch 03/12 MN01219005Z-DE www.eaton.com...
  • Seite 52 Maximaler Verschmutzungsgrad3 Überspannungskategorie3 Messkategorie Aufstellungshöhe # 2000 m Klimasequenz Z/ABDM (IEC/EN 60068-2-61) Schockfestigkeit 15 g (IEC/EN 60068-2-27) Schwingfestigkeit0,7g (IEC/EN 0,7 g (IEC/EN 60068-2-6) 60068-2-6) Anschlüsse Klemmenart Steckbar Leiterquerschnitt (Min/Max) 0,2 - 2,5 mm Anzugsmoment 0,5 Nm Handbuch 03/12 MN01219005Z-DE www.eaton.com...
  • Seite 53 6.1 Technische Daten Gehäuse Material Thermoplast LEXAN 3412R Ausführung Einbau Schutzart IP41 vorne IP20 an den Klemmen Gewicht 1050 g Zulassungen und Konformität Erfüllt die Normen und Bestimmungen IEC/EN 60947-1, IEC/EN 60947-6-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61010-1 Handbuch 03/12 MN01219005Z-DE www.eaton.com...
  • Seite 54 Notizen Handbuch 03/12 MN01219005Z-DE www.eaton.com...
  • Seite 55 Eaton Adressen weltweit: Eaton’s Electrical Sector ist weltweit führend in den Berei- chen Energieverteilung, unterbrechungsfreie Stromversor- www.moeller.net/address gung, Schalten, Schützen, Automatisieren und Visualisieren von industriellen Prozessen. Durch die Kombination der breiten Produktpalette und unseren Ingenieur-Dienstleis- E-Mail: info-bonn@eaton.com tungen liefern wir weltweit Energiemanagement-Lösun- Internet: www.eaton.com/moellerproducts...
