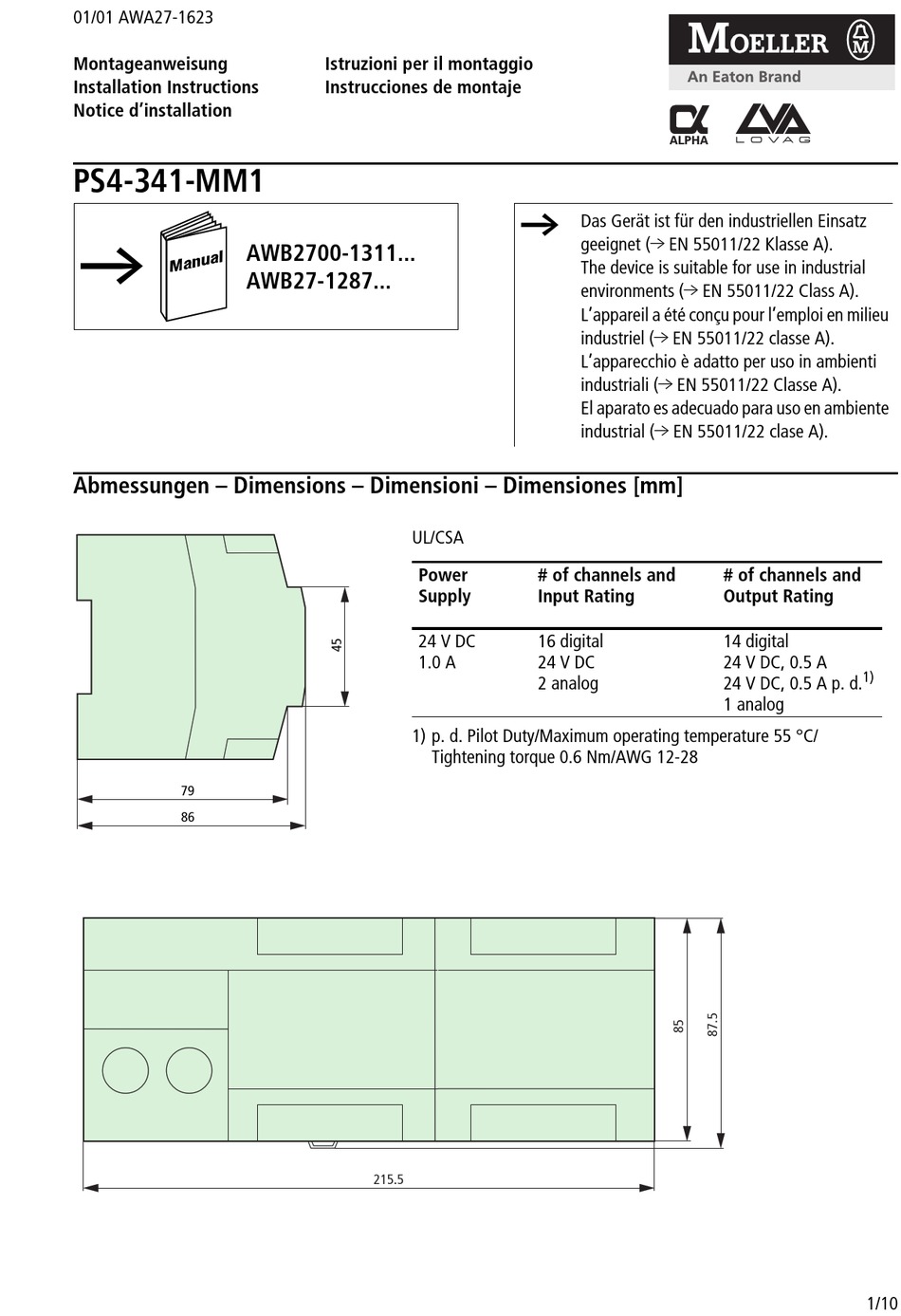

01/01 AWA27-1623
Montageanweisung
Installation Instructions
Notice d'installation
PS4-341-MM1
A
Abmessungen – Dimensions – Dimensioni – Dimensiones [mm]
79
86
Istruzioni per il montaggio
Instrucciones de montaje
AWB2700-1311...
AWB27-1287...
UL/CSA
1) p. d. Pilot Duty/Maximum operating temperature 55 °C/
215.5
h
Das Gerät ist für den industriellen Einsatz
geeignet (l EN 55011/22 Klasse A).
The device is suitable for use in industrial
environments (l EN 55011/22 Class A).
L'appareil a été conçu pour l'emploi en milieu
industriel (l EN 55011/22 classe A).
L'apparecchio è adatto per uso in ambienti
industriali (l EN 55011/22 Classe A).
El aparato es adecuado para uso en ambiente
industrial (l EN 55011/22 clase A).
Power
# of channels and
Supply
Input Rating
24 V DC
16 digital
1.0 A
24 V DC
2 analog
Tightening torque 0.6 Nm/AWG 12-28
# of channels and
Output Rating
14 digital
24 V DC, 0.5 A
1)
24 V DC, 0.5 A p. d.
1 analog
1/10
