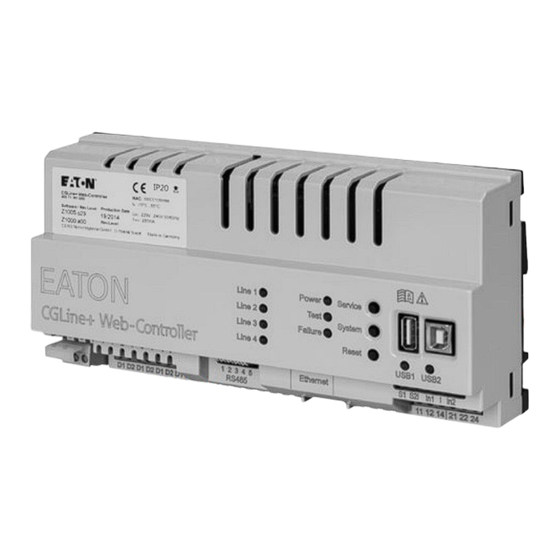

- Seite 1 PC-Software CEAG CGLine+ Web-Controller Installations- und Bedienungsanleitung PC-Software CEAG CGLine+ Web-Controller Zielgruppe: Installateure, Endanwender...
-
Seite 2: Inhaltsverzeichnis
PC-Software CEAG CGLine+ Web-Controller Inhalt 1 VorWort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 2 InBEtrIEBnAhmE EInES CGLInE+ SyStEmS . -
Seite 3: Vorwort
1 Vorwort 1 Vorwort Folgende Möglichkeiten zur Konfiguration gibt es nun: ONLINE-Konfiguration des angeschlossenen CGLine+ Die CGLine+ PC-Software erlaubt eine einfache Konfigurati- Web-Controllers und der CGLine+ Leuchten oder on eines CGLine+ Web-Controllers und eine komfortable OFFLINE-Konfiguration um eine Programmierung z.B. Auswertung des Prüfbuches auf einem handelsüblichen PC im Büro durchzuführen. -
Seite 4: Deaktivierung Des Usb-Anschlusses
Bitte folgen sie den Anweisungen auf dem Bildschirm während der Installation. Nach der Installation kann die Software über das CGLine+ Icon auf dem Desktop, oder über das Windows Startmenü Eaton > CGLine+ PC-Software > CGLine+ PC-Software gestartet werden. 5 Starteinstellungen Sprache & Laufwerks- buchstabe Die gewünschte Sprache kann nun einfach ausgewählt... -
Seite 5: Cgline+ Web-Controller Setup
6 CGLine+ Web-Controller Setup 6 CGLine+ Web-Controller Setup 6.1 Laden der Konfiguration über USB-Verbindung Stellen Sie bitte sicher, dass die USB-Verbindung zwischen dem CGLine+ Web-Controller und Windows aktiviert ist. Siehe Kapitel 3.1 – Aktivierung des USB-Anschlusses. Um den Download vom Controller zur PC-Software zu starten, klicken sie auf „Von USB Laden“... -
Seite 6: Konfiguration Der „Grundeinstellungen
6 CGLine+ Web-Controller Setup 6.2 Konfiguration der „Grundeinstellungen“ Nach dem Download wird der Zugang zu den „Grundeinstellungen“ aktiviert (blaue Schaltfläche). Der Konfigurationsbildschirm öffnet nach Klick auf „Grundeinstellungen“ . Installations- und Bedienungsanleitung PC-Software CEAG CGLine+ Web-Controller 40071860270 März 2015 www.ceag.de... -
Seite 7: Allgemeine Einstellungen
6 CGLine+ Web-Controller Setup 6.2.1 Allgemeine Einstellungen typ: Fester Name für den CGLine+ Web Controller name: Frei konfigurierbarer Name mit max. 20 Zeichen. Der Name erscheint auch auf der Webseite des CGLine+ Cont- rollers zur Identifikation Information: Frei konfigurierbarer Informationstext mit max. 200 Zeichen Anzahl testgruppen: Möglichkeit zur Auswahl von Testgruppen für den Funktions-/Betriebsdauertest. -
Seite 8: Funktionstest
6 CGLine+ Web-Controller Setup 6.2.2 Funktionstest Im Menü „Funktionstest“ , ist es möglich, die Funktionstestzeiten (Startdatum und Zeit), und die Testintervalle von 1 bis 30 Tagen für die Testgruppen festzulegen. Es sind nur die Testgruppen sichtbar, die vorher im Menü „Allgemein“ selektiert wurden (Anzahl Testgruppen 1 bis 8). -
Seite 9: Betriebsdauertest
6 CGLine+ Web-Controller Setup 6.2.3 Betriebsdauertest Im Menü „Betriebsdauertest“ ist es möglich, wie im Menü Funktionstest, die Betriebsdauertestzeiten (Start Datum und Zeit) und das Intervall zwischen den Betriebs- dauertests von 30-365 Tagen festzulegen. Es sind nur die Testgruppen sichtbar, die vorher im Menü „Allgemein“ selektiert wurden (Anzahl Testgruppen 1 bis 8). -
Seite 10: Digital Eingänge
6 CGLine+ Web-Controller Setup 6.2.4 Digital Eingänge Die Beispielkonfiguration der beiden digitalen Ein- gänge hat folgende Funkti- onen: Eingang 1: Name: Start Funktionstest Konfiguration: Als Schlie- ßer, d.h. Funktion wird ausgeführt, wenn der Ein- gang 1 unterbrochen wird. FT Start: Einstellung für den Start eines Funktions- test für alle Leuchten Eingang 2:... -
Seite 11: Digital Ausgänge
6 CGLine+ Web-Controller Setup 6.2.5 Digital Ausgänge Die Beispielkonfiguration der beiden Relaisausgänge hat folgende Funktionen: Ausgang 1: Name: Batteriebetrieb Konfiguration: Als Schlie- ßer, d.h. Kontakte 11 und 14 schließen bei Batterie- betrieb, wenn min. 1 Leuchte in Batteriebetrieb ist. Batteriebetrieb: Aktiviert den Relaiskontakt bei Bat- teriebetrieb einer Leuchte Eingang 2:... -
Seite 12: Strang
6 CGLine+ Web-Controller Setup 6.2.6 Strang Im Menu „Strang“ ist es möglich, für die einzelnen Stränge freie Namen mit bis zu 20 Zeichen und erweiterte Informationen mit bis zu 200 Zeichen einzugeben. Der Text „Name“ und „Information“ werden im Statusausdruck in der CGVision Software mit ausgedruckt, mit Detailinformation zu jeder Leuchte. -
Seite 13: Netzwerk
6 CGLine+ Web-Controller Setup 6.2.7 Netzwerk Das Menü „Netzwerk“ erlaubt die Konfiguration aller Netzwerkeinstellungen des CGLine+ Web-Controllers. Normalerweise werden die Netzwerkeinstellungen in der Inbe- triebnahmephase mit einem Laptop über eine „peer to peer“ LAN-Verbindung eingestellt. (Siehe Bedienungsanleitung CGLine+ Web-Controller). Dieses Netzwerkmenü erlaubt eine einfache Änderung der Netzwerkeinstellungen über eine USB-Verbindung, falls die Netzwerkeinstellungen mal verloren gegangen sein sollten und eine Verbindung zum CGLine+ Web-Controller über die LAN-Schnittstelle nicht mehr hergestellt werden kann. -
Seite 14: E-Mail
6 CGLine+ Web-Controller Setup 6.2.8 E-Mail Der CGLine+ Web-Controller enthält eine Mailfunktion , die es erlaubt, vom Controller ereignisabhängige E-Mails abzu- senden. Es ist möglich, an bis zu 10 Personen in 2 Gruppen E-Mails zu senden. E-mail konfiguration SmtP Server: IP-Adresse vom Mailserver (erforderlich) Absender: E-Mail Adresse vom CGLine+ Web-Controller Authentifizierung: Bitte aktivieren sie diese Funktion,... -
Seite 15: Konfiguration Der Leuchten
6 CGLine+ Web-Controller Setup 6.3 Konfiguration der Leuchten Die Leuchten können im Menü „Konfiguration“ auf einfache Weise konfiguriert werden. 6.3.1 Auswahl des Stranges In der Auswahlbox „Strang Konfiguration“ können die Leuchten der Stränge 1 bis 4 ange- wählt werden. Klicken Sie auf den gewünschten Strang, z.B. Strang 1. Es öffnet sich die Leuchtenkonfiguration für diesen Strang. -
Seite 16: Leuchtenkonfiguration Eines Stranges
6 CGLine+ Web-Controller Setup 6.3.2 Leuchtenkonfiguration eines Stranges Nach Auswahl des konfigurierten Stranges, erscheint folgendes Bild mit den installierten Leuchten. In diesem Menü ist es möglich, auf einfache Weise alle Leuchten nach Wunsch frei zu konfigurieren. Es können Leuchten hinzugefügt, gelöscht und editiert werden. Alle Leuchten können logische Adressen von 1 bis 200, bzw. -
Seite 17: Kopieren/Einfügen Einer Leuchtenzeile
6 CGLine+ Web-Controller Setup 6.3.2.2 Kopieren/Einfügen einer Leuchtenzeile Es ist möglich eine kom- plette Leuchtenzeile zu kopieren, um es als Text- vorlage für andere Leuch- ten zu nutzen. Mit einem rechten Mausklick in der Hauptliste auf die zu kopierende Leuchte erscheint ein Menü... -
Seite 18: Tauschen Von Leuchtenadressen Innerhalb Der Zone
6 CGLine+ Web-Controller Setup 6.3.2.4 Tauschen von Leuchtenadressen innerhalb der Zone Mit dem zweiten Fenster im rechten Bereich, lassen sich Leuchten mit Ihren Adressen innerhalb der Zone tauschen. Markieren Sie eine Leuchte im zwei- ten Fenster und dann die zu tauschende Leuchte im Hauptfenster , so das beide blau markiert... -
Seite 19: Verschieben Von Leuchten In Andere Zonen
6 CGLine+ Web-Controller Setup 6.3.2.6 Verschieben von Leuchten in andere Zonen Um Leuchten von einer Zone in eine andere zu verschieben, klicken Sie bitte die Quell-Zone im zweiten Fenster , dann markieren Sie die Zielzone im Hauptfenster Mit Klick auf „verschie- ben“... -
Seite 20: Prüfbuch
6 CGLine+ Web-Controller Setup 6.4 Prüfbuch Die PC-Software enthält eine komfortable Prüfbuch- funktion, welches eine übersichtliche Darstellung aller Ereignisse der letzten 4 Jahren auflistet. Ereignisse, Datums- und Zeitrahmen send frei ein- stellbar. Die Prüfbuchfunktion kann im Hauptbild des CGLine+ Web-Controllers über die Schaltfläche „Prüfbuch“... -
Seite 21: Prüfbuch-Übersicht
6 CGLine+ Web-Controller Setup 6.4.2 Prüfbuch-Übersicht Das Prüfbuch ist jetzt in die Software geladen. Alle Ereignisse sind im Haupt- fenster aufgelistet, mit der fortlaufenden Nummer, Strang-Nr., Datum und Zeitstempel, Ereignisbe- schreibung und Kommen- tar. Auswahl eines Datum- und Zeitfensters Auswahl der Stränge Navigationstasten für die Navigation durch die Ereignisliste... -
Seite 22: Export- Und Druckfunktion Des Prüfbuches
6 CGLine+ Web-Controller Setup 6.4.3 Export- und Druckfunktion des Prüfbuches Das Prüfbuch ist übersicht- lich ausdruckbar , und hat eine Exportfunktion zu einer .csv Datei über das Menü „Prüfbuch“ . Ein „Export“ erzeugt eine .csv Datei um das Prüfbuch „Drucken“ erzeugt ein Ausdruck des Prüfbuches mit z.B. -
Seite 23: Zusätzliche Funktionen
6 CGLine+ Web-Controller Setup 6.5 Zusätzliche Funktionen Im Menü „Einstellungen“ sind weitere Funktionen verfüg- bar, welche im Normalzustand nicht aktiviert sind. Um die Funktion zu aktivieren, setzen sie bitte ein Häk- chen Die Funktionen sind auf den nächsten Seiten beschrieben. Installations- und Bedienungsanleitung PC-Software CEAG CGLine+ Web-Controller 40071860270 März 2015 www.ceag.de... -
Seite 24: Druckfunktion
6 CGLine+ Web-Controller Setup 6.5.1 Druckfunktion Die CGLine+ PC Software erlaubt das ausdrucken der ganzen Konfiguration inkl. aller angeschlossenen Leuchten. Klicken sie hier- zu auf „Drucken“ . Eine Auswahl der verfügbaren installierten Drucker erscheint. Der Ausdruck enthält alle Information der Konfigura- tion des CGLine+ Web- Controllers, z.B. -
Seite 25: Default Namen
6 CGLine+ Web-Controller Setup 6.5.2 Default Namen Wenn im Menü Einstellun- gen „Default Namen“ aus- gewählt ist (siehe 6.5), erscheint in der Strangaus- wahl eine Schaltfläche mit „Default Namen“ Diese Funktion setzt für alle Stränge in der Strang- konfiguration und für alle Zonen in der Zonen- konfiguration Standard-... -
Seite 26: Csv Export Schilder
6 CGLine+ Web-Controller Setup 6.5.3 CSV Export Schilder Diese Funktion erlaubt einen Export der Leuch- tendaten Strang/Zone/ Adresse/Name/Hex-Adres- se in ein .csv-Format, um es z.B. in Excel zu nutzen. Wenn im Menü Einstellun- gen „CSV Export Schilder“ ausgewählt ist (siehe 6.5), erscheint in der Strangaus- wahl eine Schaltfläche mit „CSV Export Schilder“... - Seite 27 6 CGLine+ Web-Controller Setup Installations- und Bedienungsanleitung PC-Software CEAG CGLine+ Web-Controller 40071860270 März 2015 www.ceag.de...
