5.9.2 „Adressüberschneidungen prüfen" aktivieren

5.9.3 Ungerade Wort-Adressen

5.9.4 Adressbereich

Wenn Sie ein Modul einfügen, werden die Adressen aller nachfolgender
Module (unabhängig vom Strang) um die Adressanzahl des eingefügten
Moduls verschoben und das eingefügte Modul bekommt eine Adresse.
Module, die sich in der Konfiguration vor dem eingefügten Modul befinden,
werden nicht geändert. Entfernen Sie den Haken im Betätigungsfeld „Adres-
sen automatisch", so bleiben die Adressen bei Änderungen/Erweiterungen
bestehen.
Ist die Prüfung der Adressüberschneidung aktiviert, werden doppelt verge-
bene Adressen erkannt und beim Übersetzen eine Fehlermeldung erzeugt.
Diese Einstellung sollten Sie nicht verändern.
Wenn Sie einem wortadressierbaren Modul im Feld „Eingabeadresse"eine
ungerade Offset-Adresse zuordnen (z. B. IB5), erscheint im Steuerungskon-
figurator automatisch die folgende gerade Word-Adresse (IW6). Dies
geschieht automatisch und ist unabhängig von der Einstellung „Adressüber-
schneidung prüfen".

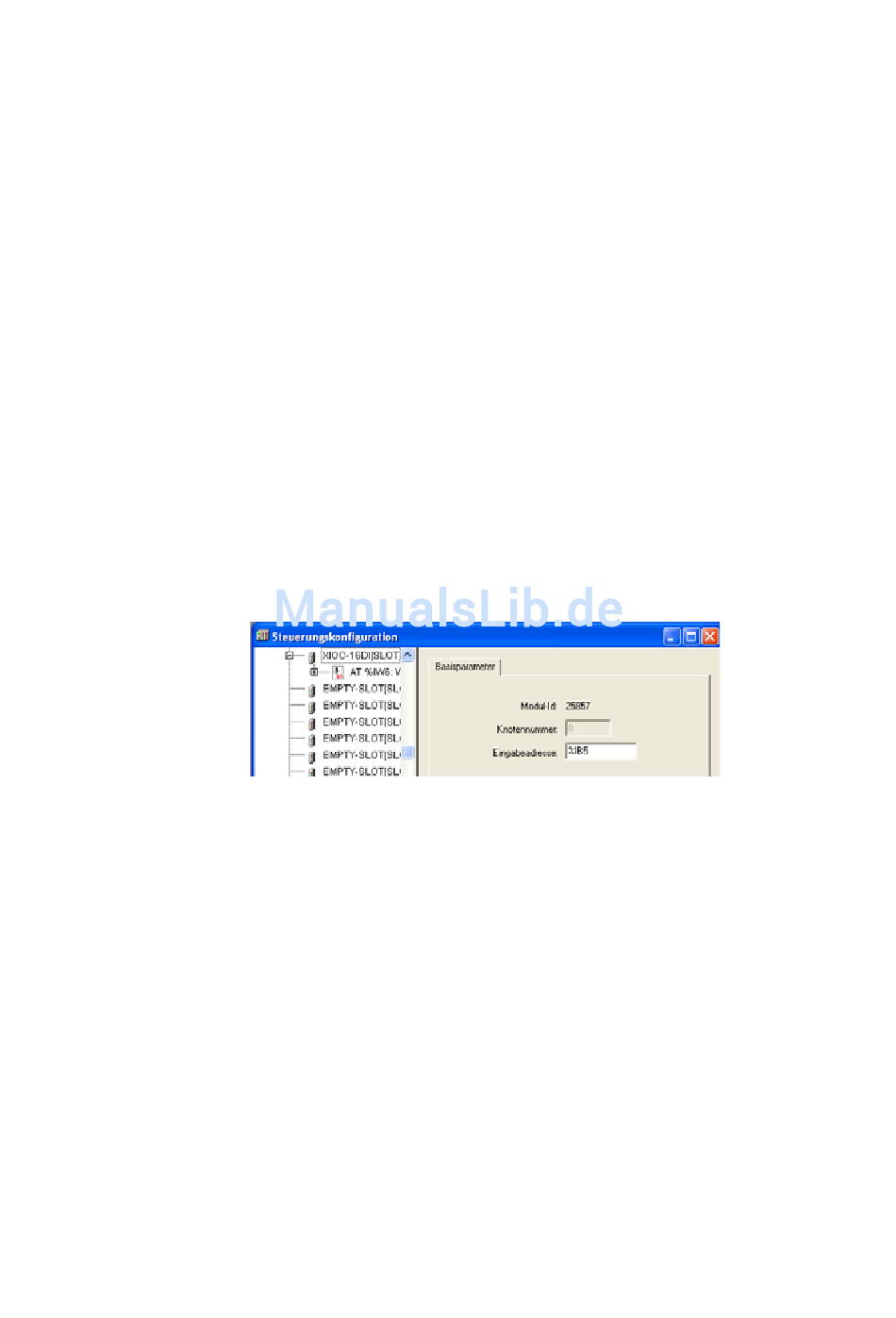

Abbildung 47: Ungerade Adressen
Adressen können Sie nur innerhalb der gültigen Bereiche vergeben. Die
Bereichsangaben finden Sie unter ‹Zielsystemeinstellungen ￫ Speicherauf-
teilung l Größe›.
Die Adressen werden beim Übersetzen geprüft. Achten Sie bitte grund-
sätzlich darauf, dass die Adressen des konfigurierten Moduls im Programm
benutzt (referenziert) werden. Überschreitet die Adresse den Bereich, so
wird ein Fehler gemeldet.
