3 Projektierung
3.4 Anschlüsse
3.4.3 Inkrementalgeber anschließen
26
￫
Verdrahtungsbeispiele zu den XIOC-Modulen finden Sie im
Handbuch „Hardware und Projektierung der XI/OC-Signal-
module" (MN05002002Z-DE).
Der Inkremental-Drehgeber wird, wie in der nachfolgenden Abbildung darge-
stellt, an die Steuerung angeschlossen.
A A
B B
C C
0 V 0 V
24 V 24 V
24 V
Q
0 V
Q
24 V
0 V

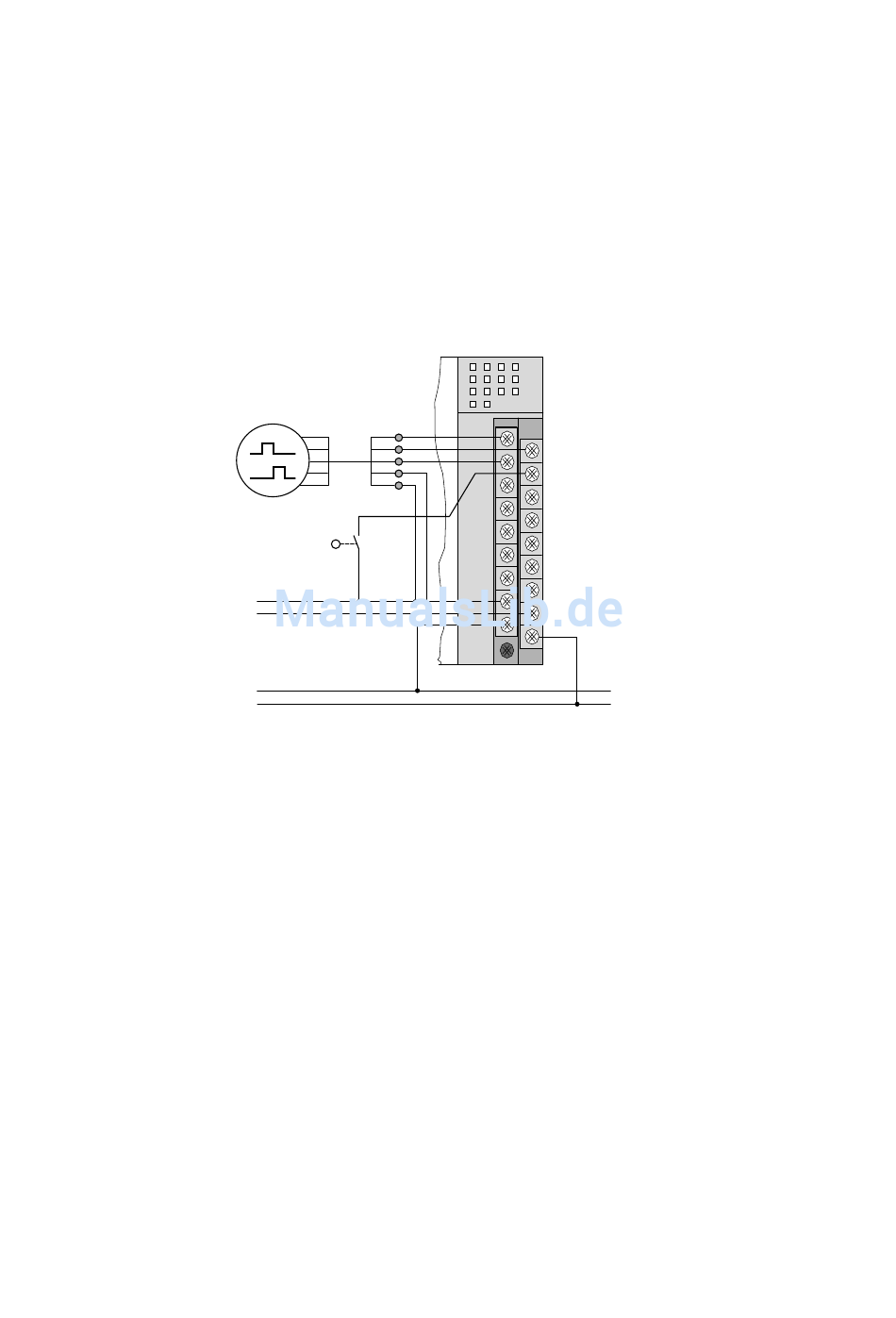

Abbildung 14: Anschluss Inkremental-Drehgeber mit Referenzfenster-Schalter
