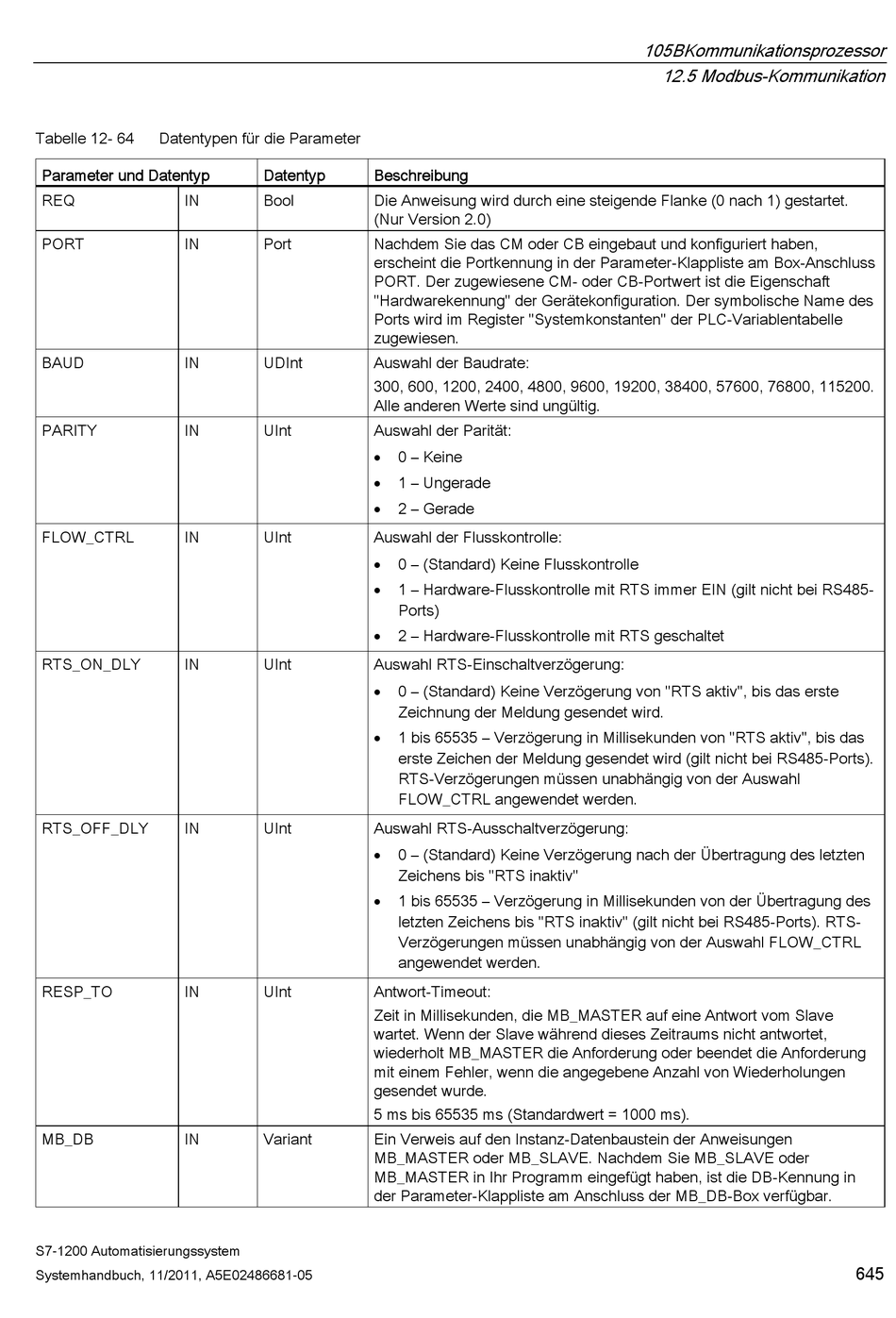

Tabelle 12- 64 Datentypen für die Parameter
Parameter und Datentyp
REQ IN
PORT IN
BAUD IN
PARITY IN
FLOW_CTRL IN
RTS_ON_DLY IN
RTS_OFF_DLY IN
RESP_TO IN
MB_DB IN
S7-1200 Automatisierungssystem
Systemhandbuch, 11/2011, A5E02486681-05
Datentyp Beschreibung
Bool Die Anweisung wird durch eine steigende Flanke (0 nach 1) gestartet.
(Nur Version 2.0)
Port Nachdem Sie das CM oder CB eingebaut und konfiguriert haben,
erscheint die Portkennung in der Parameter-Klappliste am Box-Anschluss
PORT. Der zugewiesene CM- oder CB-Portwert ist die Eigenschaft
"Hardwarekennung" der Gerätekonfiguration. Der symbolische Name des
Ports wird im Register "Systemkonstanten" der PLC-Variablentabelle
zugewiesen.
UDInt Auswahl der Baudrate:
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200.
Alle anderen Werte sind ungültig.
UInt Auswahl der Parität:
0 – Keine

1 – Ungerade

2 – Gerade

UInt Auswahl der Flusskontrolle:
0 – (Standard) Keine Flusskontrolle

1 – Hardware-Flusskontrolle mit RTS immer EIN (gilt nicht bei RS485-

Ports)
2 – Hardware-Flusskontrolle mit RTS geschaltet

UInt Auswahl RTS-Einschaltverzögerung:
0 – (Standard) Keine Verzögerung von "RTS aktiv", bis das erste

Zeichnung der Meldung gesendet wird.
1 bis 65535 – Verzögerung in Millisekunden von "RTS aktiv", bis das

erste Zeichen der Meldung gesendet wird (gilt nicht bei RS485-Ports).
RTS-Verzögerungen müssen unabhängig von der Auswahl
FLOW_CTRL angewendet werden.
UInt Auswahl RTS-Ausschaltverzögerung:
0 – (Standard) Keine Verzögerung nach der Übertragung des letzten

Zeichens bis "RTS inaktiv"
1 bis 65535 – Verzögerung in Millisekunden von der Übertragung des

letzten Zeichens bis "RTS inaktiv" (gilt nicht bei RS485-Ports). RTS-
Verzögerungen müssen unabhängig von der Auswahl FLOW_CTRL
angewendet werden.
UInt Antwort-Timeout:
Zeit in Millisekunden, die MB_MASTER auf eine Antwort vom Slave
wartet. Wenn der Slave während dieses Zeitraums nicht antwortet,
wiederholt MB_MASTER die Anforderung oder beendet die Anforderung
mit einem Fehler, wenn die angegebene Anzahl von Wiederholungen
gesendet wurde.
5 ms bis 65535 ms (Standardwert = 1000 ms).
Variant Ein Verweis auf den Instanz-Datenbaustein der Anweisungen
MB_MASTER oder MB_SLAVE. Nachdem Sie MB_SLAVE oder
MB_MASTER in Ihr Programm eingefügt haben, ist die DB-Kennung in
der Parameter-Klappliste am Anschluss der MB_DB-Box verfügbar.
