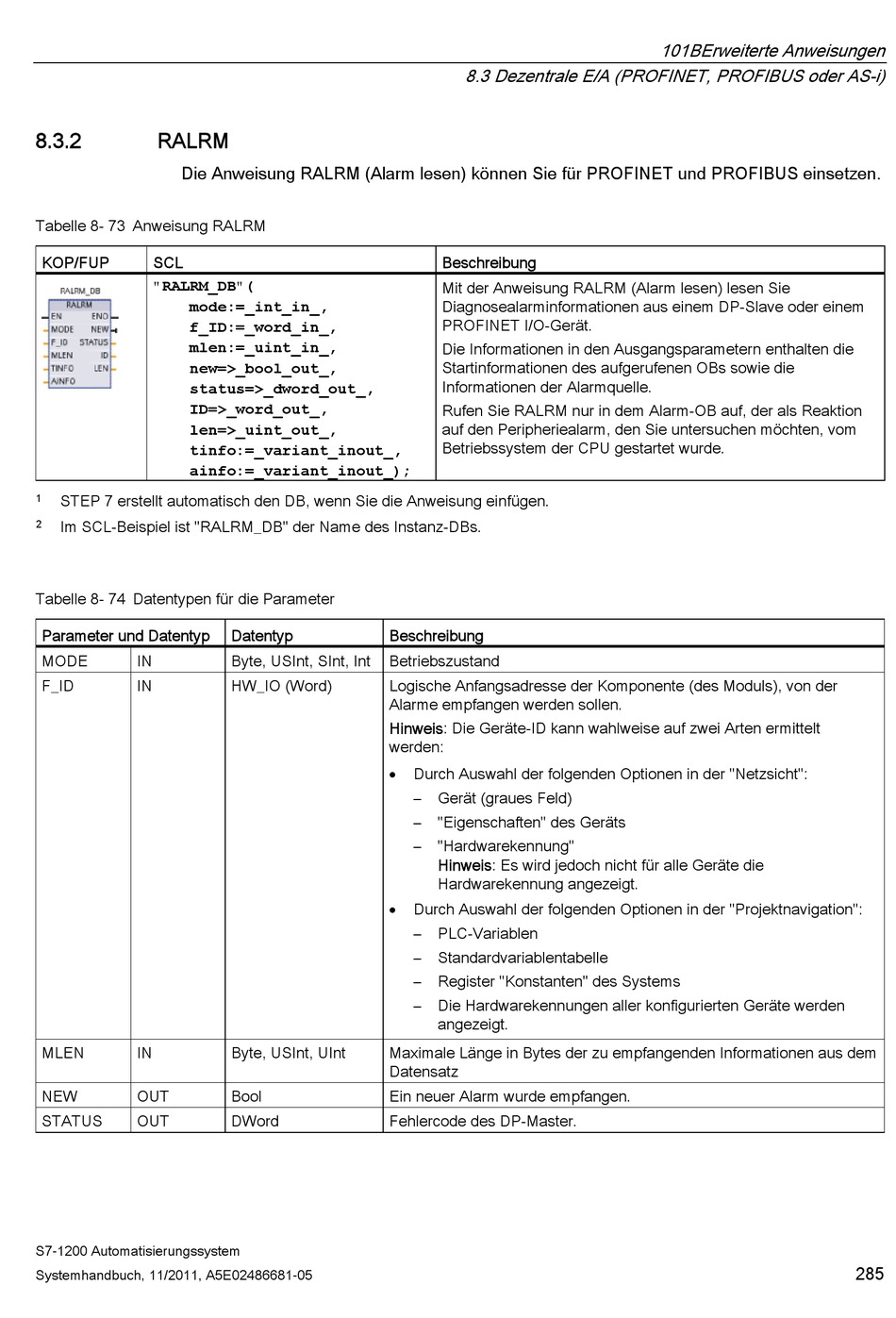

8.3.2

RALRM

Die Anweisung RALRM (Alarm lesen) können Sie für PROFINET und PROFIBUS einsetzen.
Tabelle 8- 73 Anweisung RALRM
KOP/FUP SCL
"RALRM_DB"(
mode:=_int_in_,
f_ID:=_word_in_,
mlen:=_uint_in_,
new=>_bool_out_,
status=>_dword_out_,
ID=>_word_out_,
len=>_uint_out_,
tinfo:=_variant_inout_,
ainfo:=_variant_inout_);
STEP 7 erstellt automatisch den DB, wenn Sie die Anweisung einfügen.
1
Im SCL-Beispiel ist "RALRM_DB" der Name des Instanz-DBs.
2
Tabelle 8- 74 Datentypen für die Parameter
Parameter und Datentyp
MODE IN
F_ID IN
MLEN IN
NEW OUT
STATUS OUT
S7-1200 Automatisierungssystem
Systemhandbuch, 11/2011, A5E02486681-05
Datentyp Beschreibung
Byte, USInt, SInt, Int Betriebszustand
HW_IO (Word) Logische Anfangsadresse der Komponente (des Moduls), von der
Alarme empfangen werden sollen.
Hinweis: Die Geräte-ID kann wahlweise auf zwei Arten ermittelt
werden:


Byte, USInt, UInt Maximale Länge in Bytes der zu empfangenden Informationen aus dem
Datensatz
Bool Ein neuer Alarm wurde empfangen.
DWord Fehlercode des DP-Master.
8.3 Dezentrale E/A (PROFINET, PROFIBUS oder AS-i)
Beschreibung
Mit der Anweisung RALRM (Alarm lesen) lesen Sie
Diagnosealarminformationen aus einem DP-Slave oder einem
PROFINET I/O-Gerät.
Die Informationen in den Ausgangsparametern enthalten die
Startinformationen des aufgerufenen OBs sowie die
Informationen der Alarmquelle.
Rufen Sie RALRM nur in dem Alarm-OB auf, der als Reaktion
auf den Peripheriealarm, den Sie untersuchen möchten, vom
Betriebssystem der CPU gestartet wurde.
Durch Auswahl der folgenden Optionen in der "Netzsicht":
– Gerät (graues Feld)
– "Eigenschaften" des Geräts
– "Hardwarekennung"
Hinweis: Es wird jedoch nicht für alle Geräte die
Hardwarekennung angezeigt.
Durch Auswahl der folgenden Optionen in der "Projektnavigation":
– PLC-Variablen
– Standardvariablentabelle
– Register "Konstanten" des Systems
– Die Hardwarekennungen aller konfigurierten Geräte werden
angezeigt.
