12.3 Punkt-zu-Punkt-Kommunikation (PtP)
Parameter
Meldungsende erkennen
durch Meldungs-Timeout
Meldungsende erkennen
durch Antwort-Timeout
596
Definition
Das Meldungsende ist erreicht, wenn die konfigurierte Wartezeit auf das Meldungsende
abgelaufen ist. Die Timeout-Zeit der Meldung beginnt, wenn eine Startbedingung erfüllt
wurde. Die Voreinstellung ist 200 ms, der Wertebereich ist 0 bis 65535 ms.

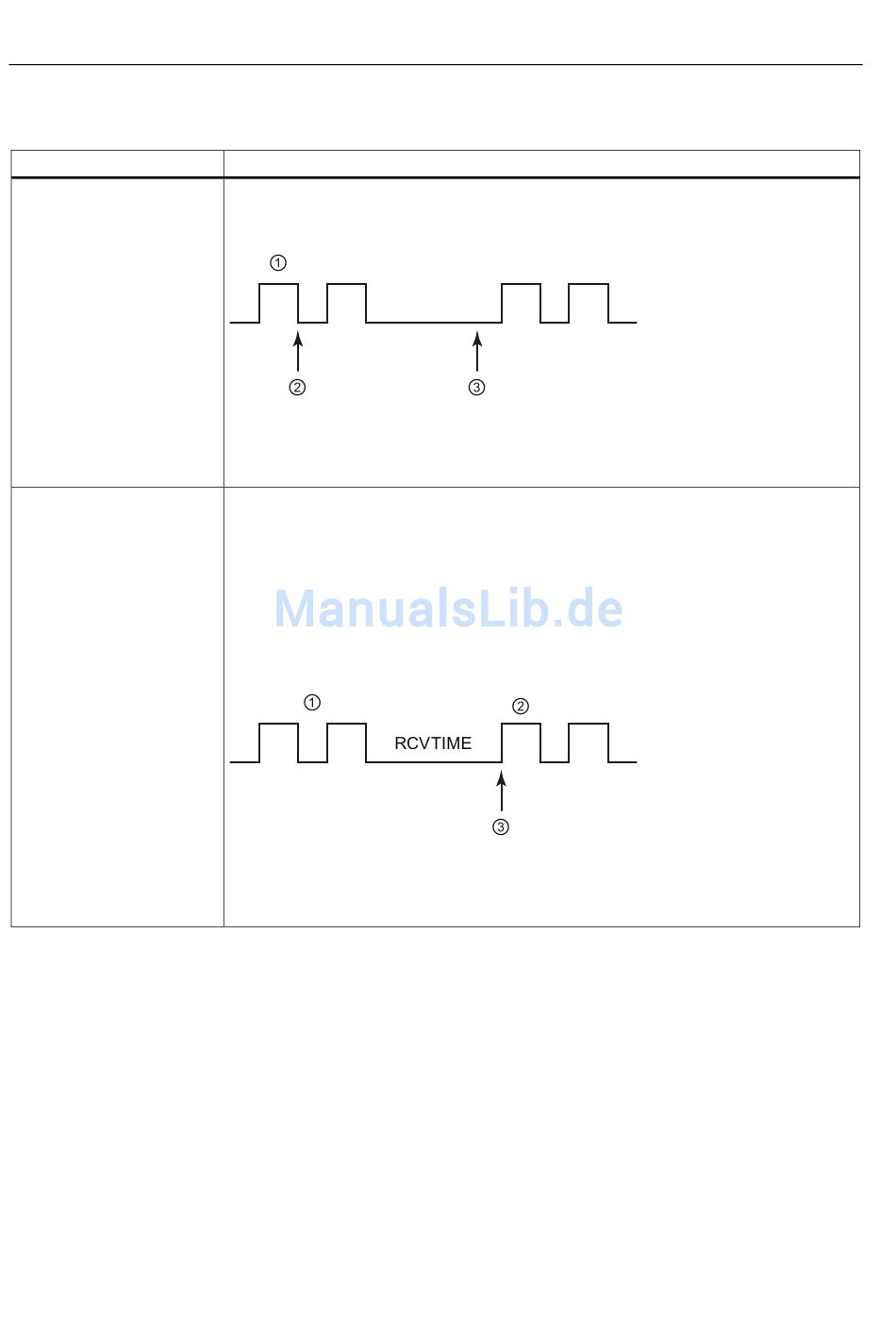

①
Empfangene Zeichen
②
Bedingung für den Meldungsbeginn erfüllt: Meldungs-Timer beginnt zu laufen
③
Meldungs-Timer läuft ab und beendet die Meldung
Das Meldungsende ist erreicht, wenn die konfigurierte Wartezeit auf eine Antwort erreicht
ist, bevor eine gültige Startzeichenfolge empfangen wurde. Die Timeout-Zeit für die Antwort
beginnt, wenn eine Übertragung endet und das CM bzw. CB die Empfangsanweisung
startet. Die Voreinstellung für die Timeout-Zeit der Antwort beträgt 200 ms, der
Wertebereich ist 0 bis 65535 ms. Wenn nicht innerhalb des von RCVTIME angegebenen
Zeitraums für die Antwort ein Zeichen empfangen wird, wird der entsprechenden
Anweisung RCV_PTP ein Fehler gemeldet. Das Antwort-Timeout definiert keine spezifische
Endebedingung. Das Timeout gibt nur an, dass ein Zeichen innerhalb der angegebenen
Zeit erfolgreich empfangen werden muss. Sie müssen eine andere Endebedingung
konfigurieren, um das tatsächliche Ende einer Meldung anzugeben.
①
Gesendete Zeichen
②
Empfangene Zeichen
③
Erstes Zeichen muss zu diesem Zeitpunkt erfolgreich empfangen worden sein.
